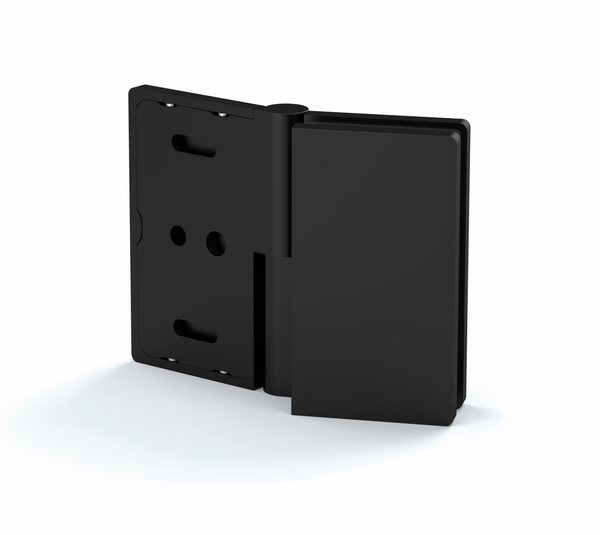

Connettore angolare regolabile, vetro/vetro-muro 45-180°

Codice prodotto: BO5218461

Descrizione

Il connettore angolare può essere regolato a piacimento tra 45 e 180° con una sola vite. Può essere utilizzato per applicazioni vetro-vetro o vetro-muro per collegare una parete con un pannello laterale in vetro o due pannelli laterali fissi in vetro in quasi tutte le angolazioni.

Grazie al suo design e alle sue dimensioni, il connettore angolare può essere utilizzato in tutte le serie e può essere combinato in modo ideale con le serie Madrid, Santos o Arta o con tutte le serie di cerniere per porte doccia alte 90 mm. Sono necessari solo fori nel vetro a basso costo.

Consultare i disegni di installazione e le istruzioni di montaggio. Adatto alle serie Madrid, Arta e Santos

I vostri vantaggi

  • Richiede solo la foratura del vetro
  • Può essere utilizzato per tutte le serie, ad esempio Madrid, Arta e Santos
  • Utilizzabile come connettore vetro-vetro e vetro-parete
  • Possibilità di regolazione individuale dell'angolo

Dettagli tecnici

Angolo
45 - 180°
Colore
Nero
Contenuto della confezione
1 Pezzo
Diametro del foro
14 mm
Livello di lucentezza
Opaco
Materiale
Ottone
Montaggio a parete a scomparsa
Sì
Sciacquone
No
Serie di prodotti
Arta, Madrid, Santos
Spessore vetro temperato
6 - 10 mm
Superficie
Verniciatura catodica (KTL)
Tipo di montaggio
Parete di vetro, Vetro-vetro
Viti sulla fascia a scomparsa
Sì
Mostra tutti Mostra meno

Nella consegna

1 Pezzo

Download

pdf
Instructions
BO52184xx - corner connector - adjustable 45°-180° - Instruction Manual
pdf
Certificates
Santos - RAL-CERTIFICATE – Quality Association for All-Glass Showers (E.V.)
