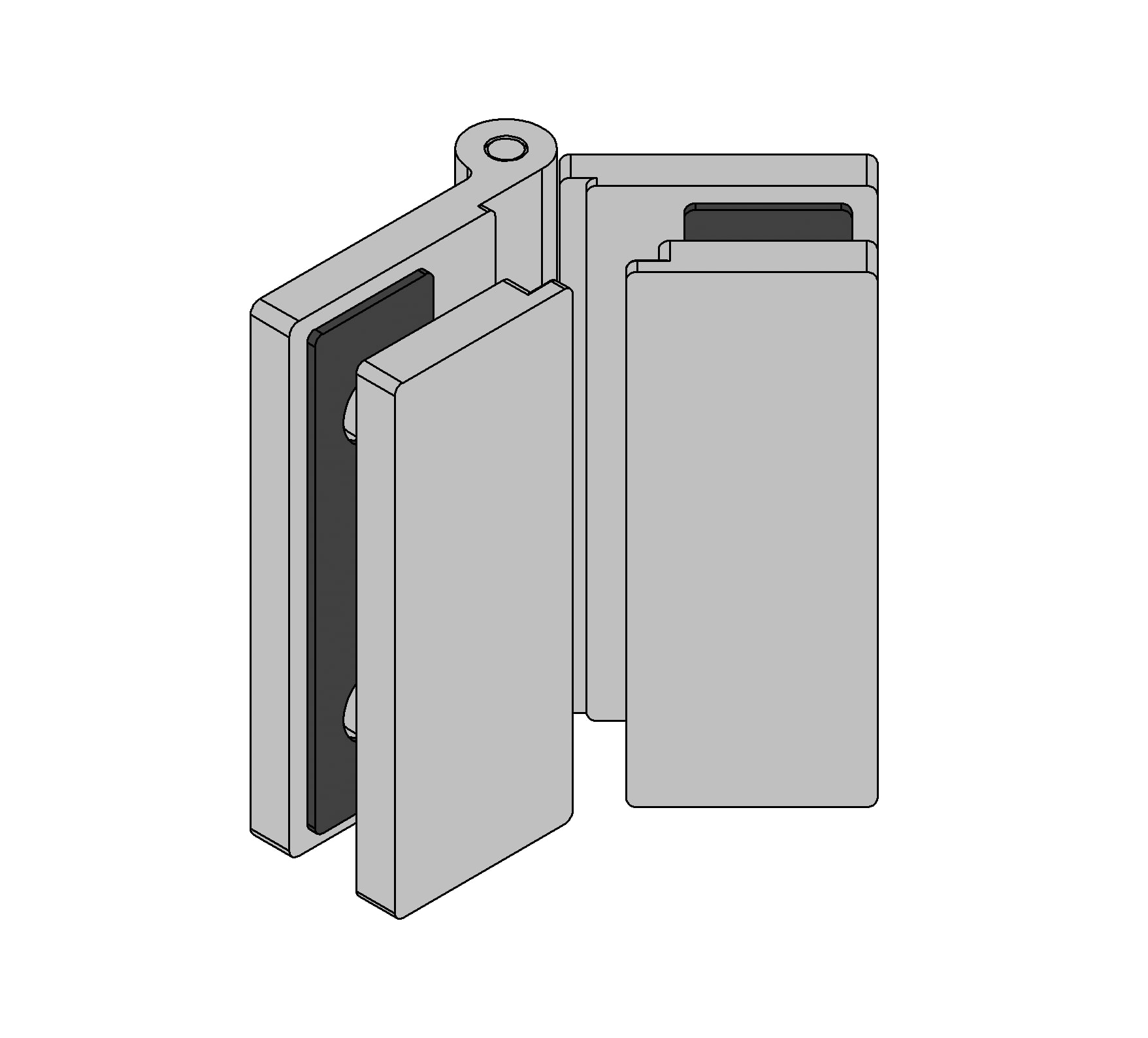

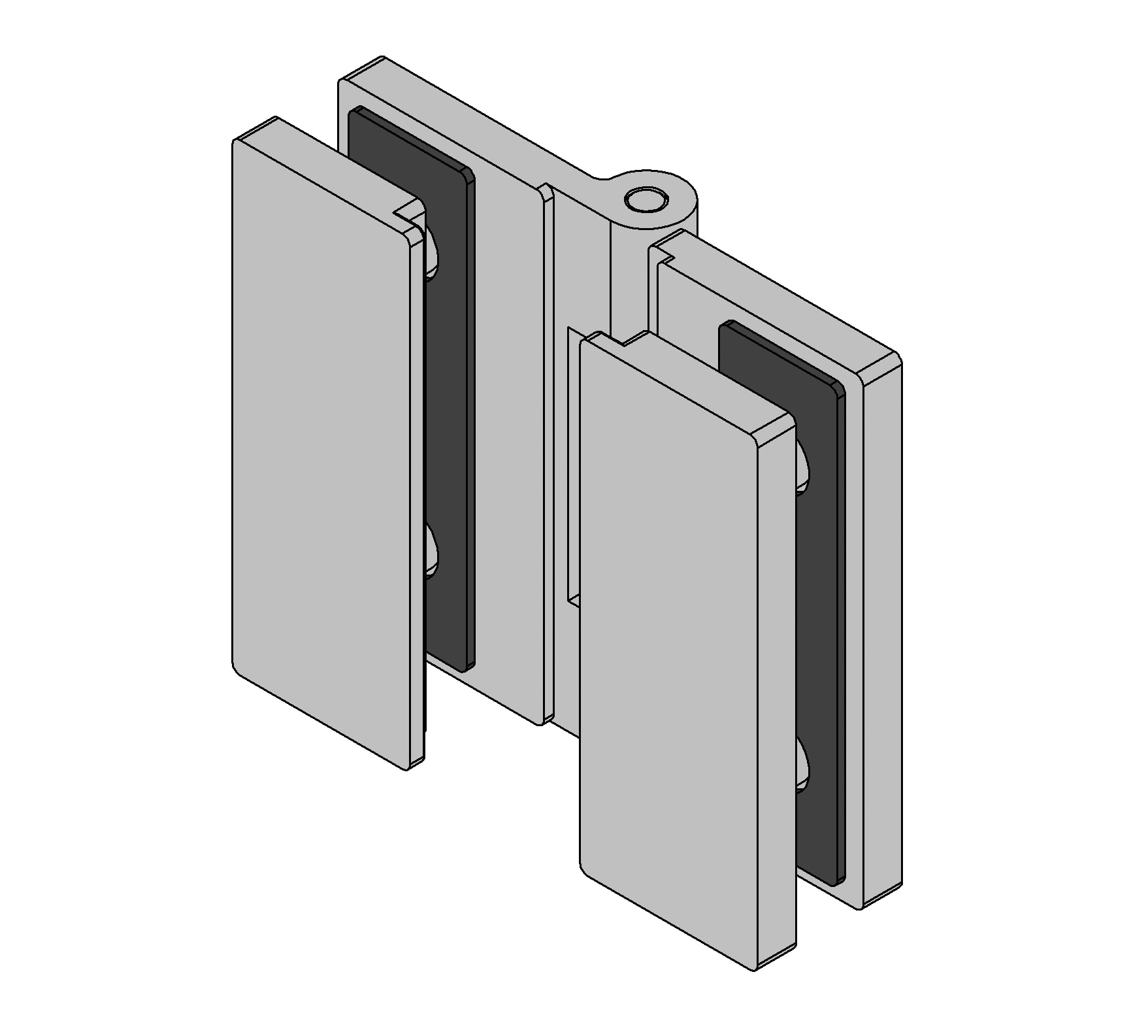

Cerniera porta doccia Madrid, vetro-vetro 135-180°

Codice prodotto: BO5215490

Descrizione

La cerniera per porta doccia a battente Madrid ha una portata di 45 kg. È possibile realizzare porte fino a max. 1 x 2,25 m. Con il gruppo vetro-vetro 135-180°, la cerniera può essere utilizzata universalmente ed è progettata sia per docce angolari salvaspazio a 135° che per pareti in vetro pieghevoli a 180°.

Tutte le chiusure del cinturino sono nascoste, in modo da non alterare il look di alta qualità. Il design è classicamente angolare e quindi senza tempo. I profili di tenuta possono essere guidati attraverso la cerniera. Per l'installazione non sono necessari tagli per il vetro, ma solo fori per il vetro. Qui potete trovare i fogli di misura adatti alla vostra situazione di installazione.

Mostra tutti Mostra meno

Nota applicativa:
Si prega di prestare attenzione alle specifiche tecniche modificate in caso di utilizzo nella sauna. Il prodotto è progettato per saune private fino a 100 °C. Le guarnizioni possono essere installate solo fino a una temperatura massima di 60 °C. Non è consentito l'uso in bagni turchi o piscine.

I vostri vantaggi

  • Viti a scomparsa
  • Richiede solo la foratura del vetro
  • Le guarnizioni della porta doccia possono essere fatte passare attraverso la cerniera
  • Molte finiture possibili
  • Adatto all'uso nell'area sauna

Dettagli tecnici

Adatto alla sauna
Sì
Altezza della porta per l'uso della sauna
2.000 mm
Altezza massima della porta
2.250 mm
Angolo di apertura
180°
Apertura verso l'interno/esterno
Apertura verso l'esterno
Contenuto della confezione
1 Pezzo
Direzione DIN
DIN sx e DIN dx
Funzione di autochiusura
No
Funzione di innalzamento/abbassamento
No
Larghezza della porta per l'uso della sauna
800 mm
Larghezza massima della porta
1.000 mm
Lavorazione del vetro richiesta
Sì
Livello di lucentezza
Lucido
Materiale
Ottone
Montaggio a parete a scomparsa
Sì
Peso della porta per coppia con utilizzo in sauna max.
32 kg
Peso della porta per coppia max.
45 kg
Sciacquone
No
Serie di prodotti
Madrid
Spessore vetro temperato
6 - 10 mm
Superficie
Cromato
Tipo di montaggio
Vetro-vetro
Tipo di porta
Ferma porta
Viti sulla fascia a scomparsa
Sì
Mostra tutti Mostra meno

Download

pdf
Instructions
BO521549x - Madrid - hinge - glass-glass 180-135 - Instruction Manual
pdf
Instructions
Istruzioni per la manutenzione

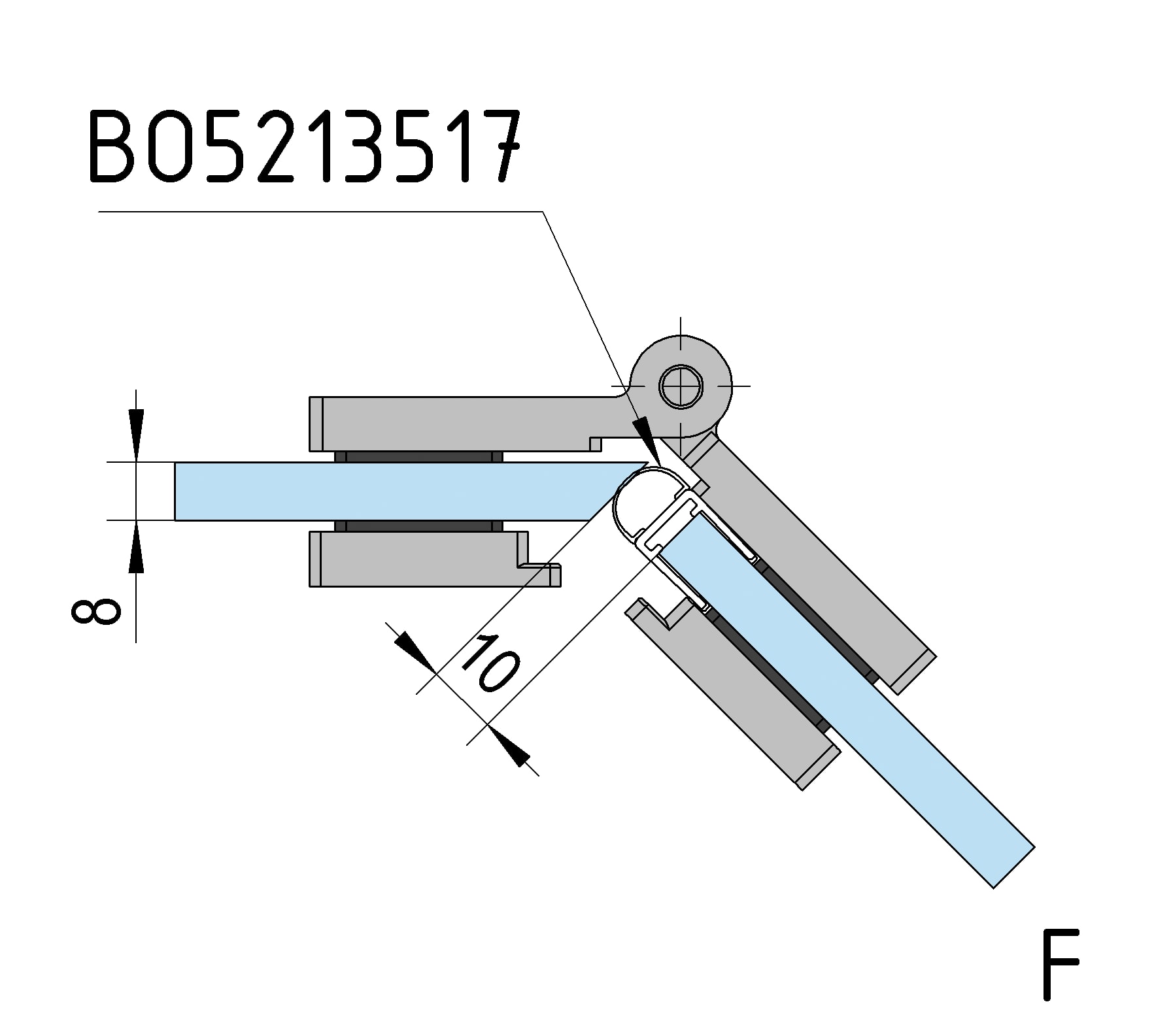

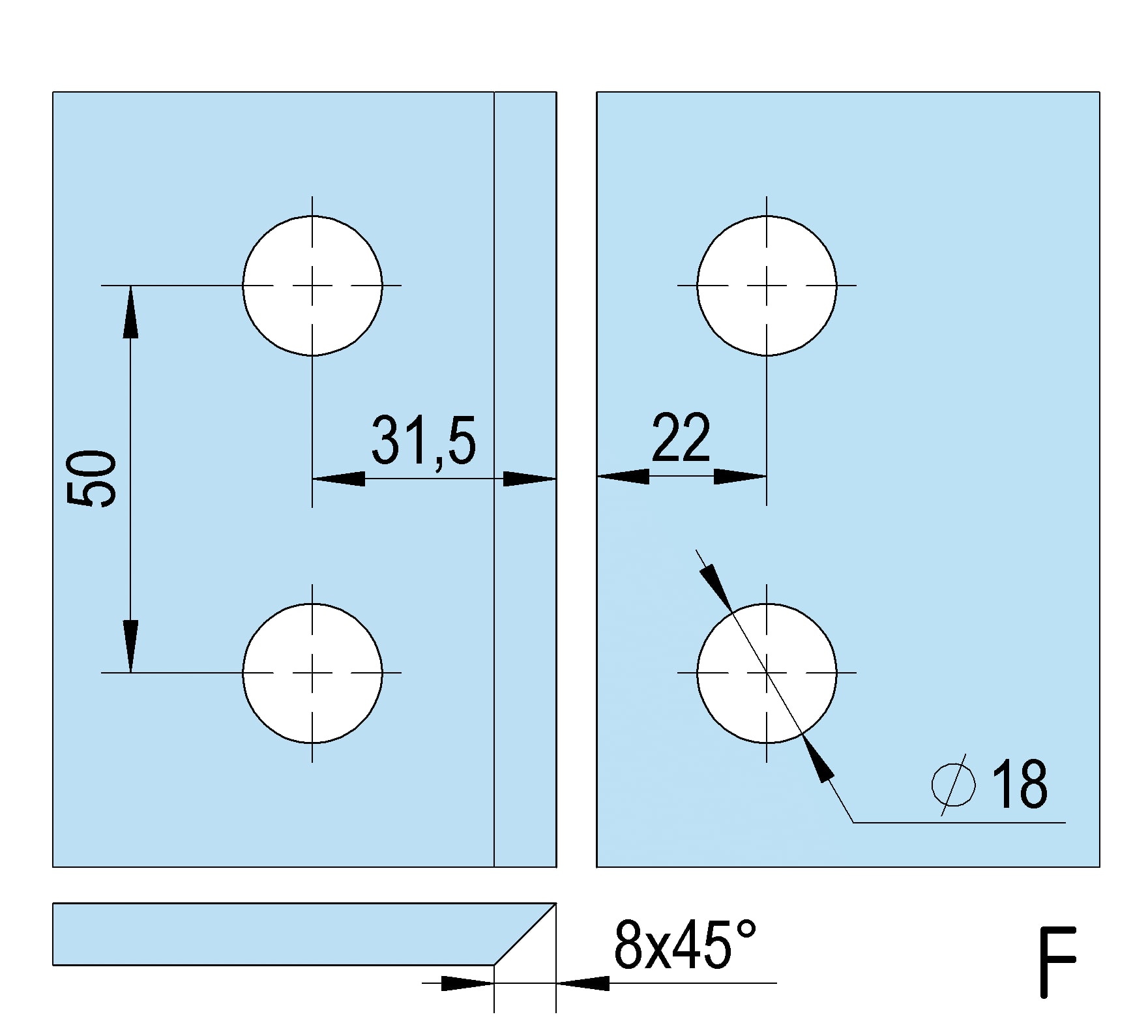

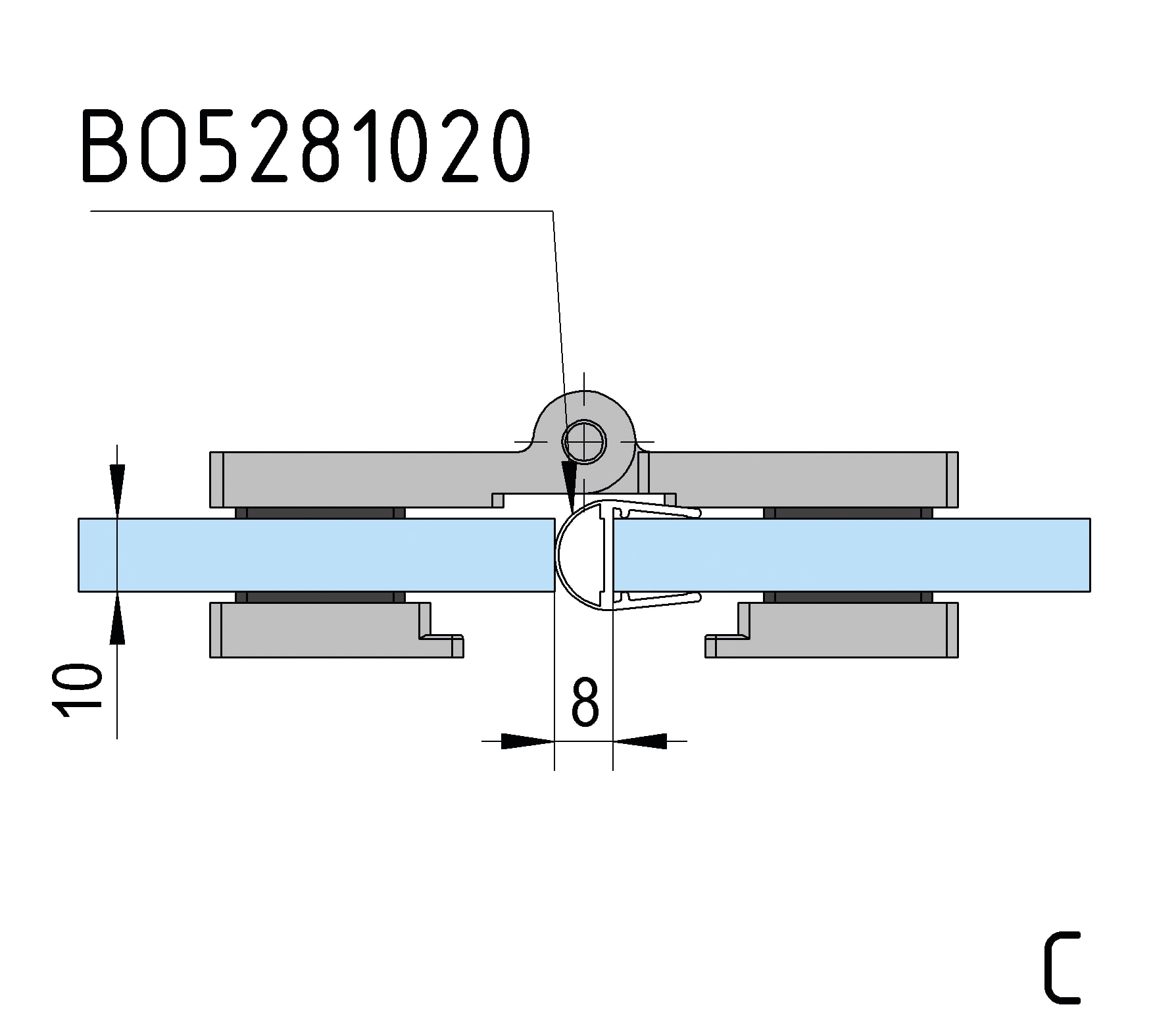

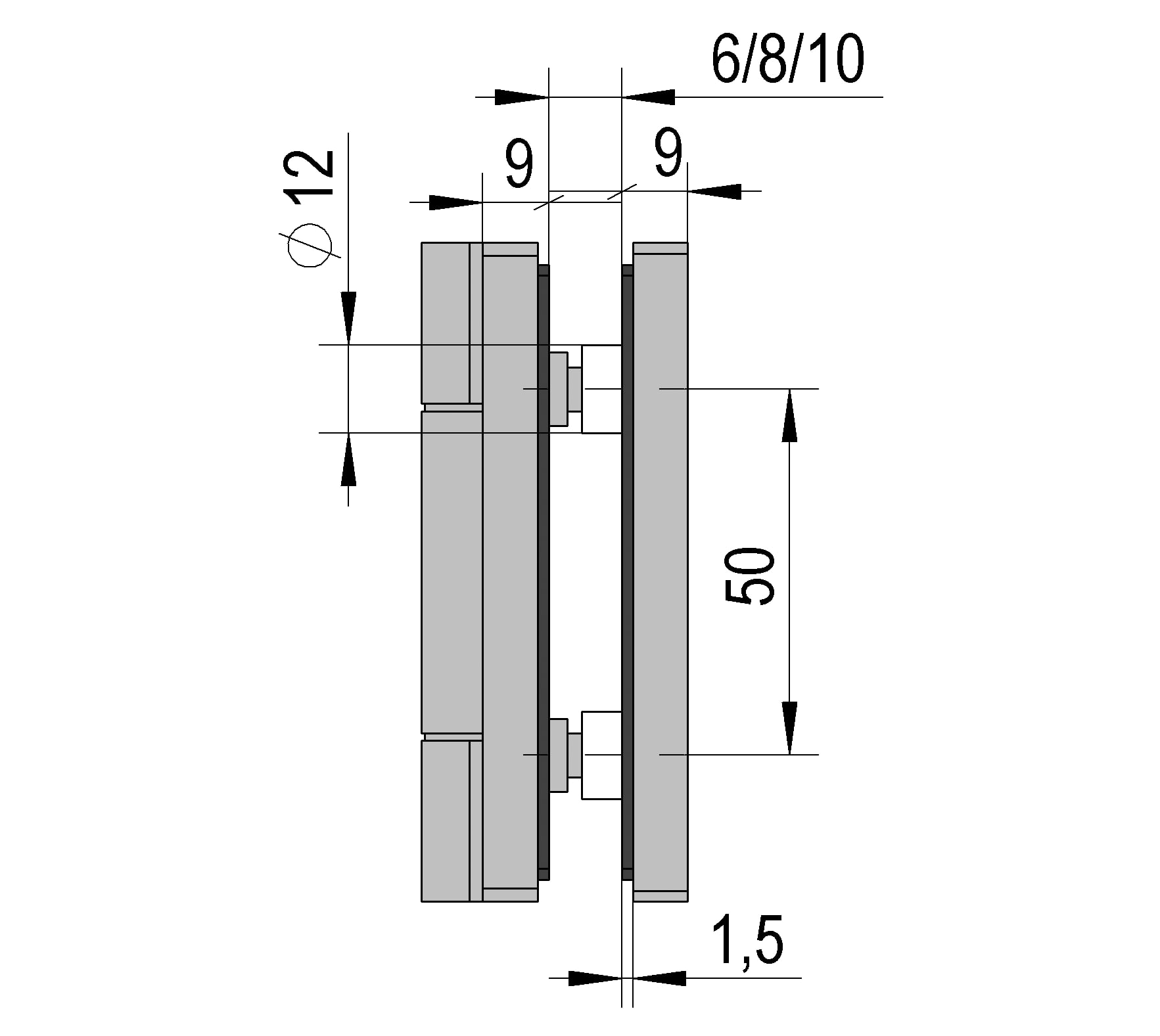

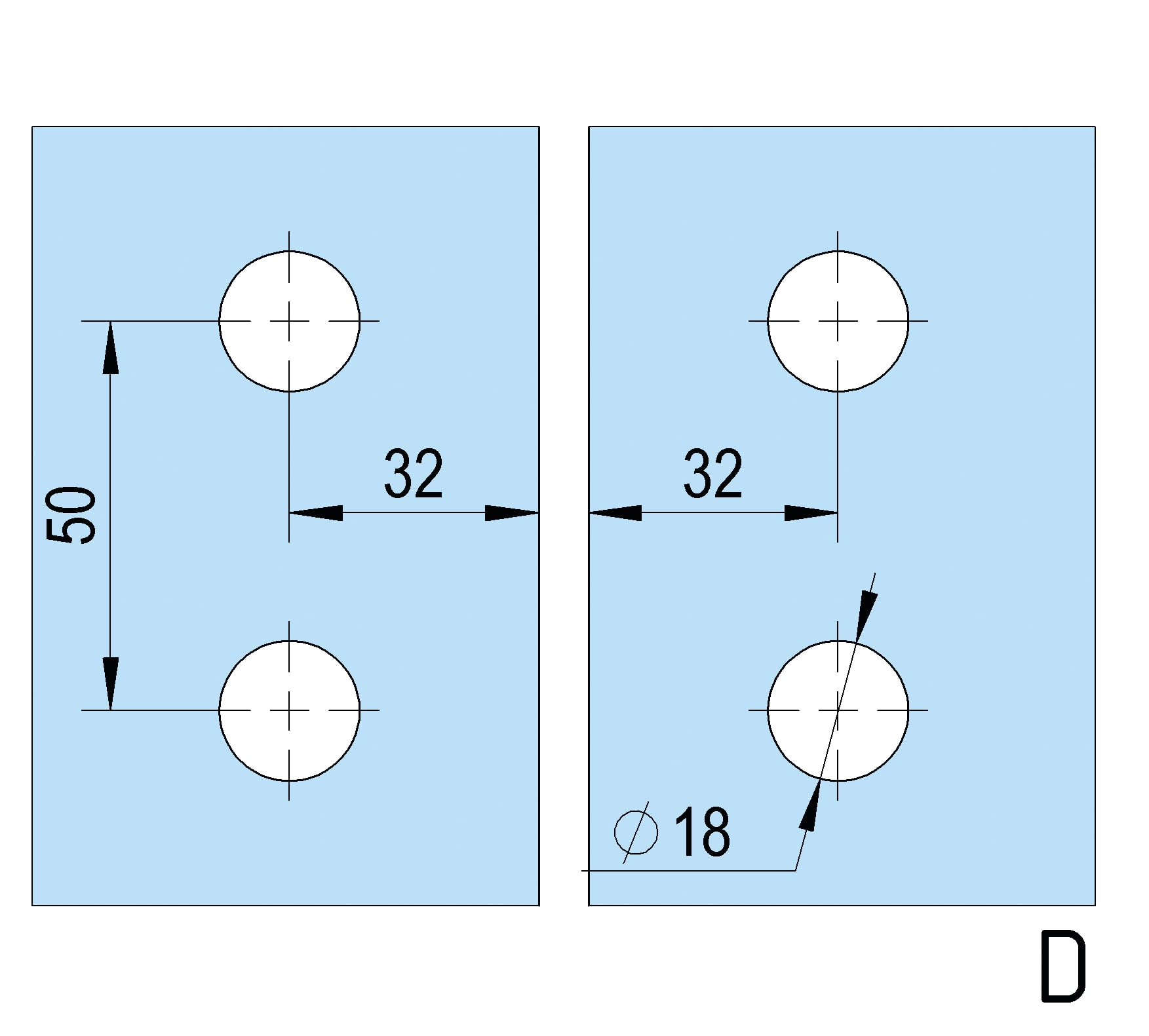

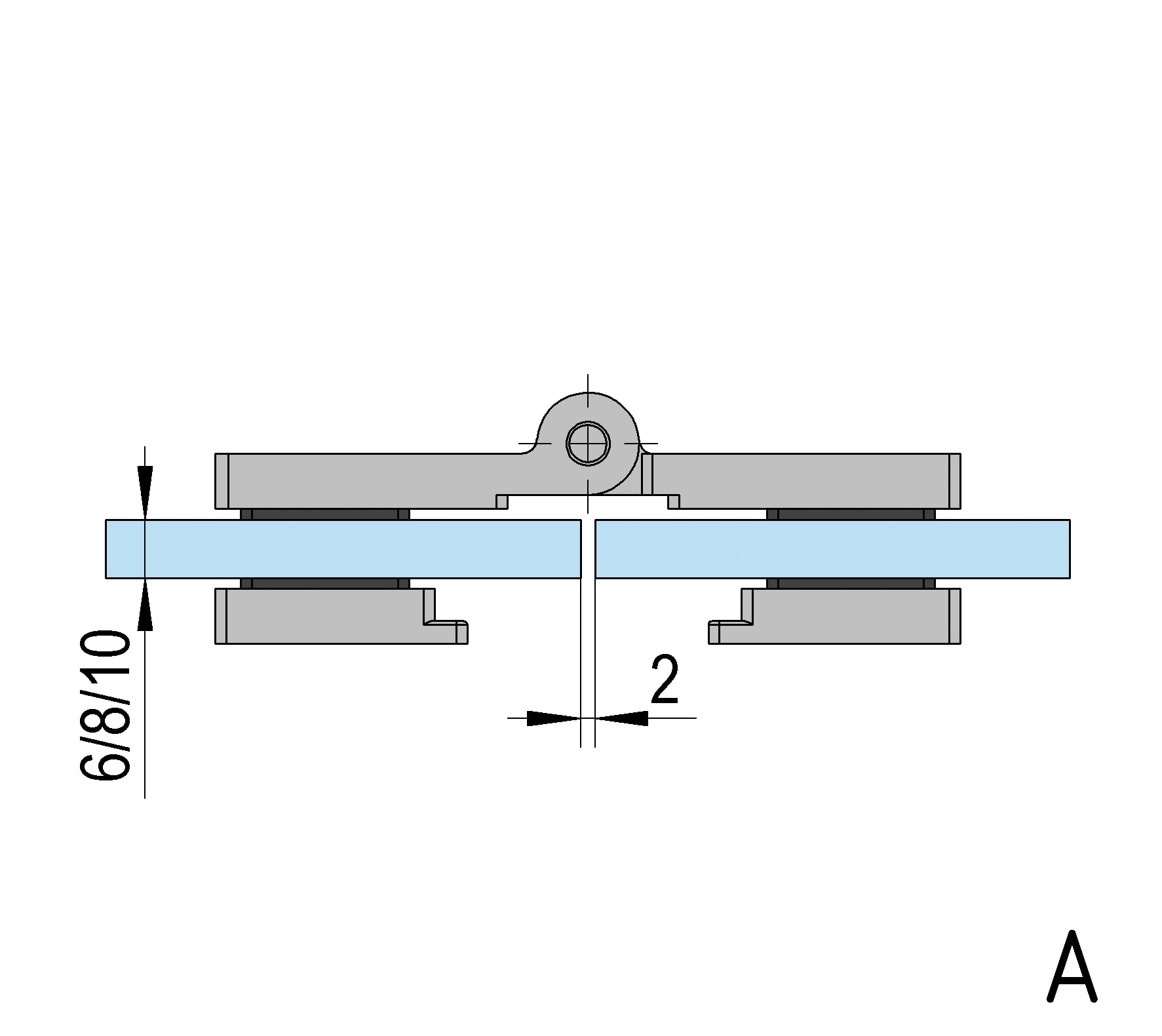

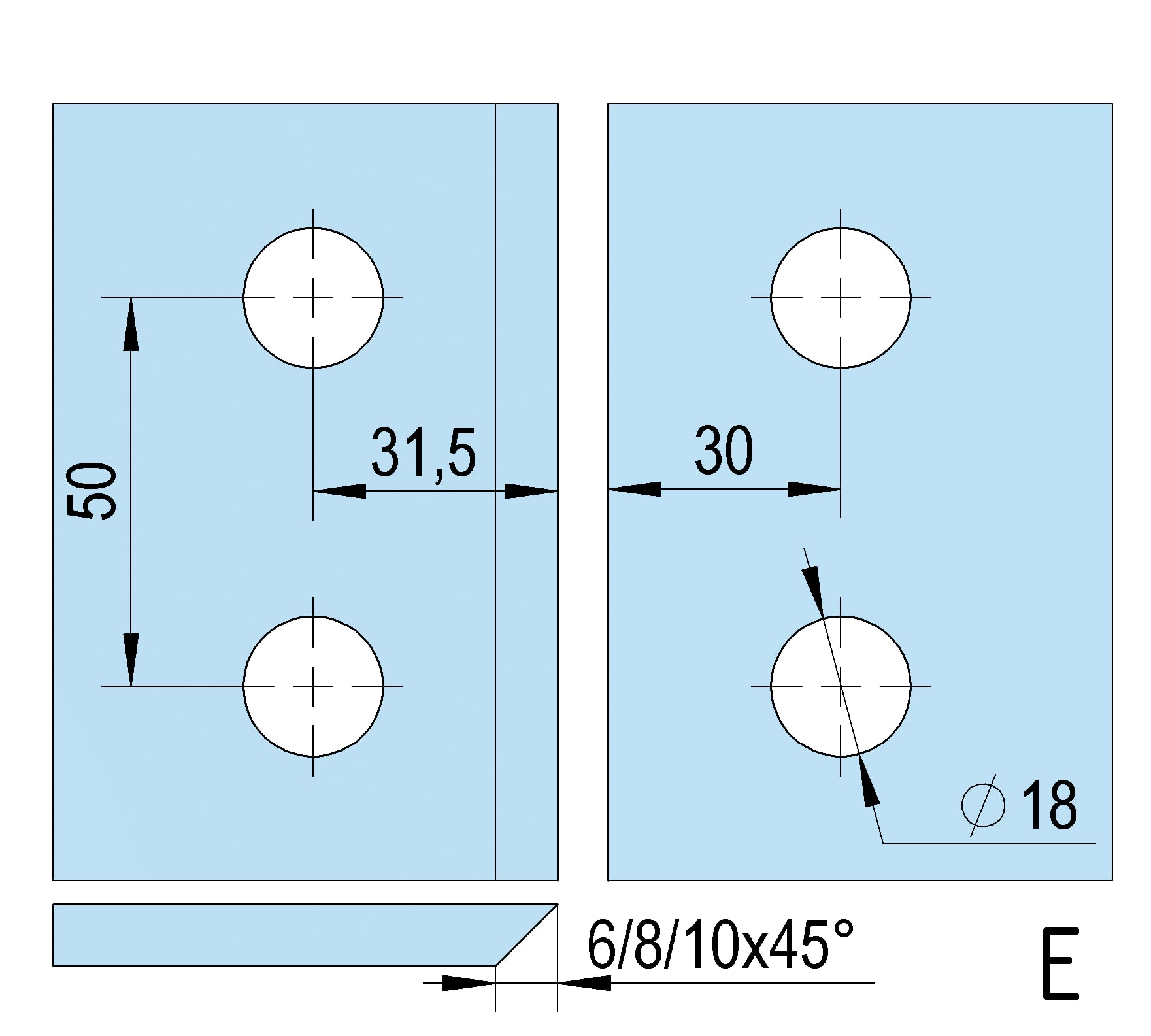

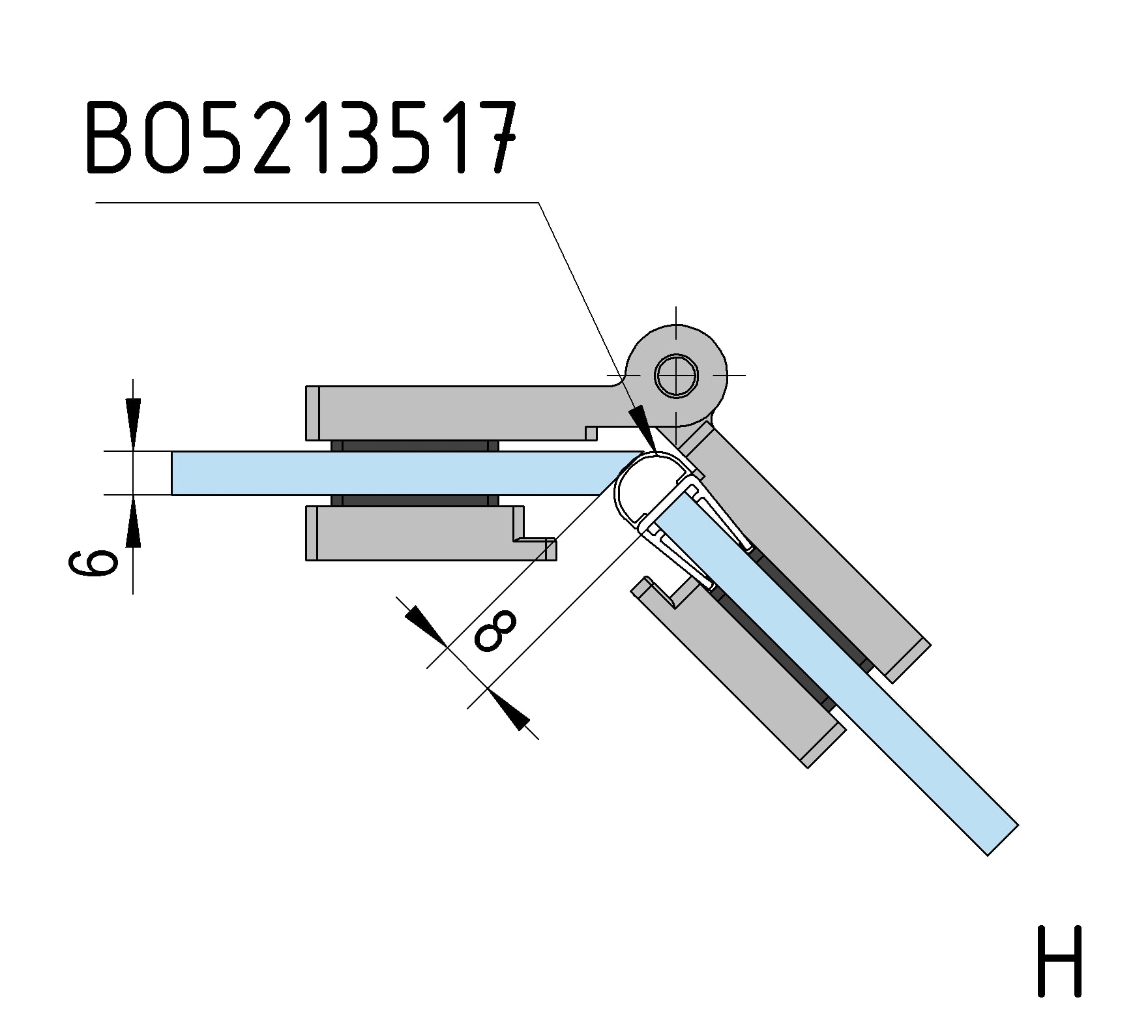

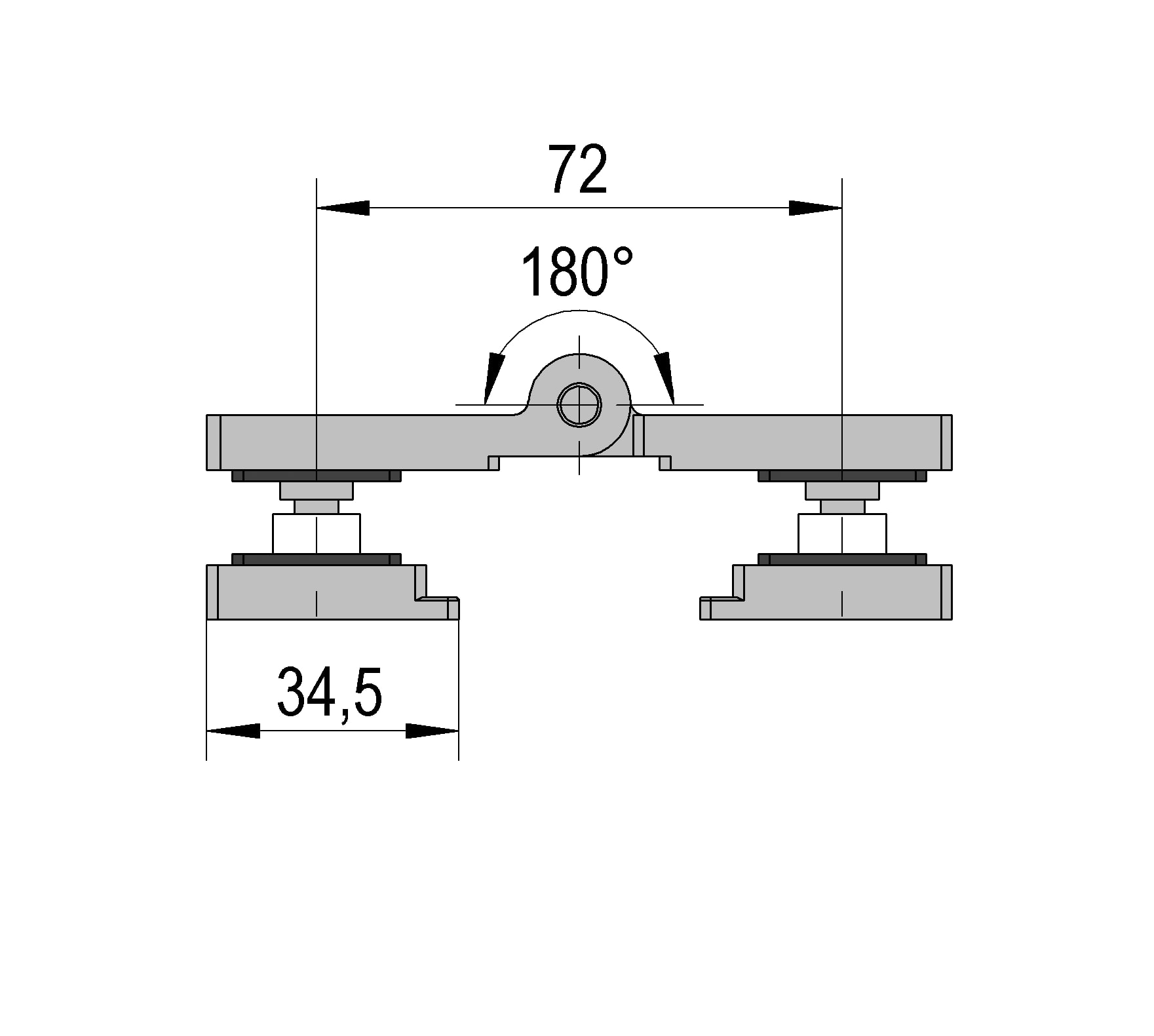

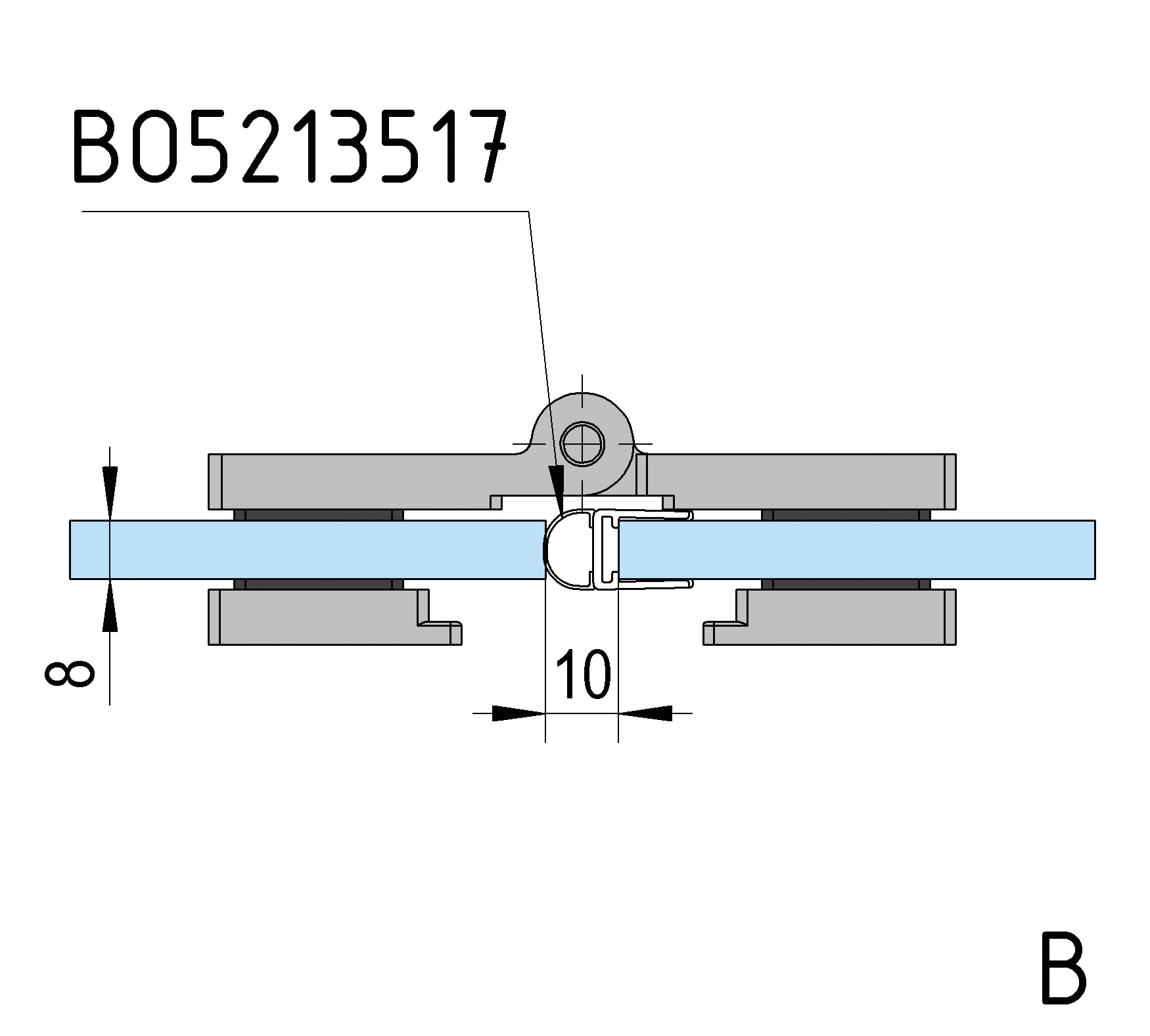

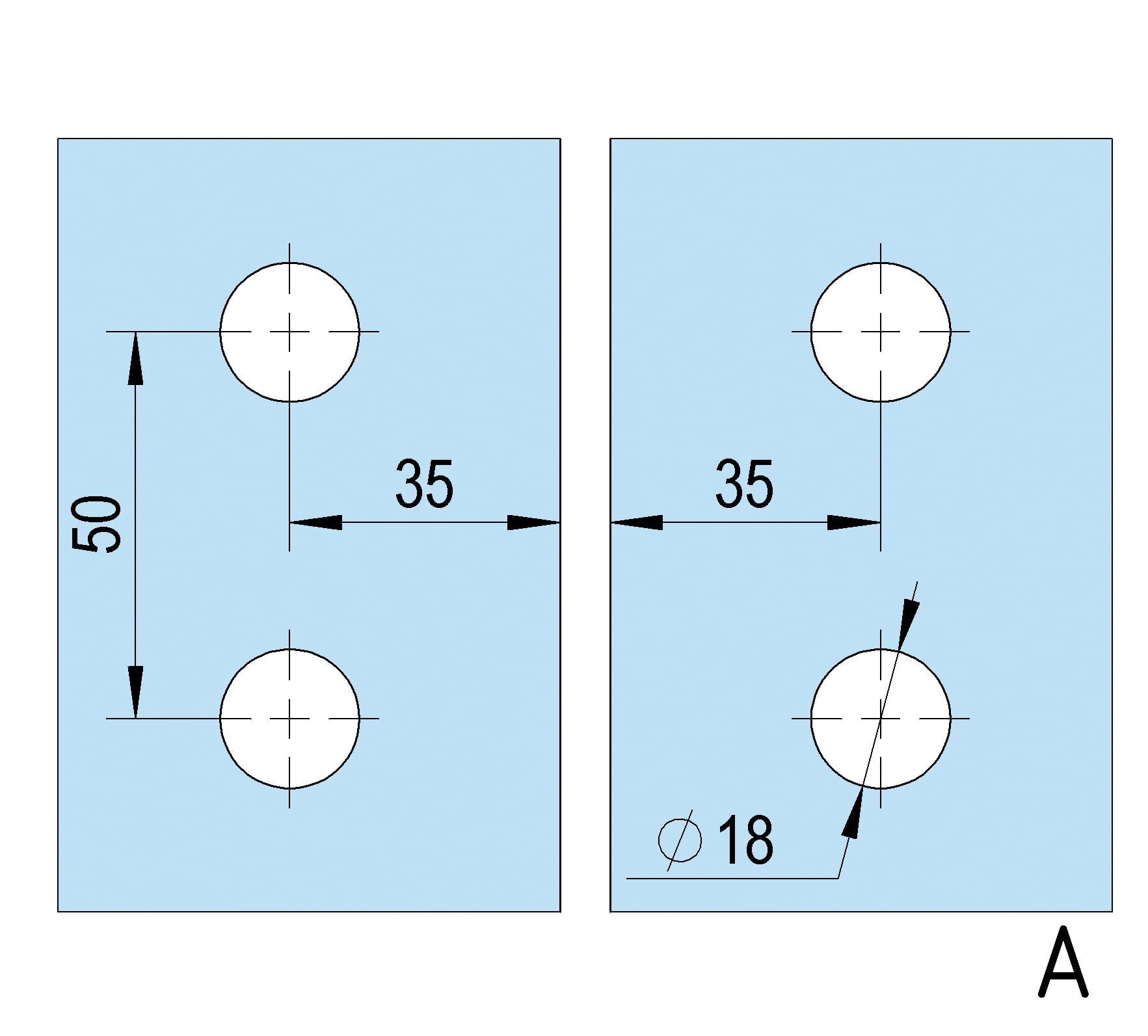

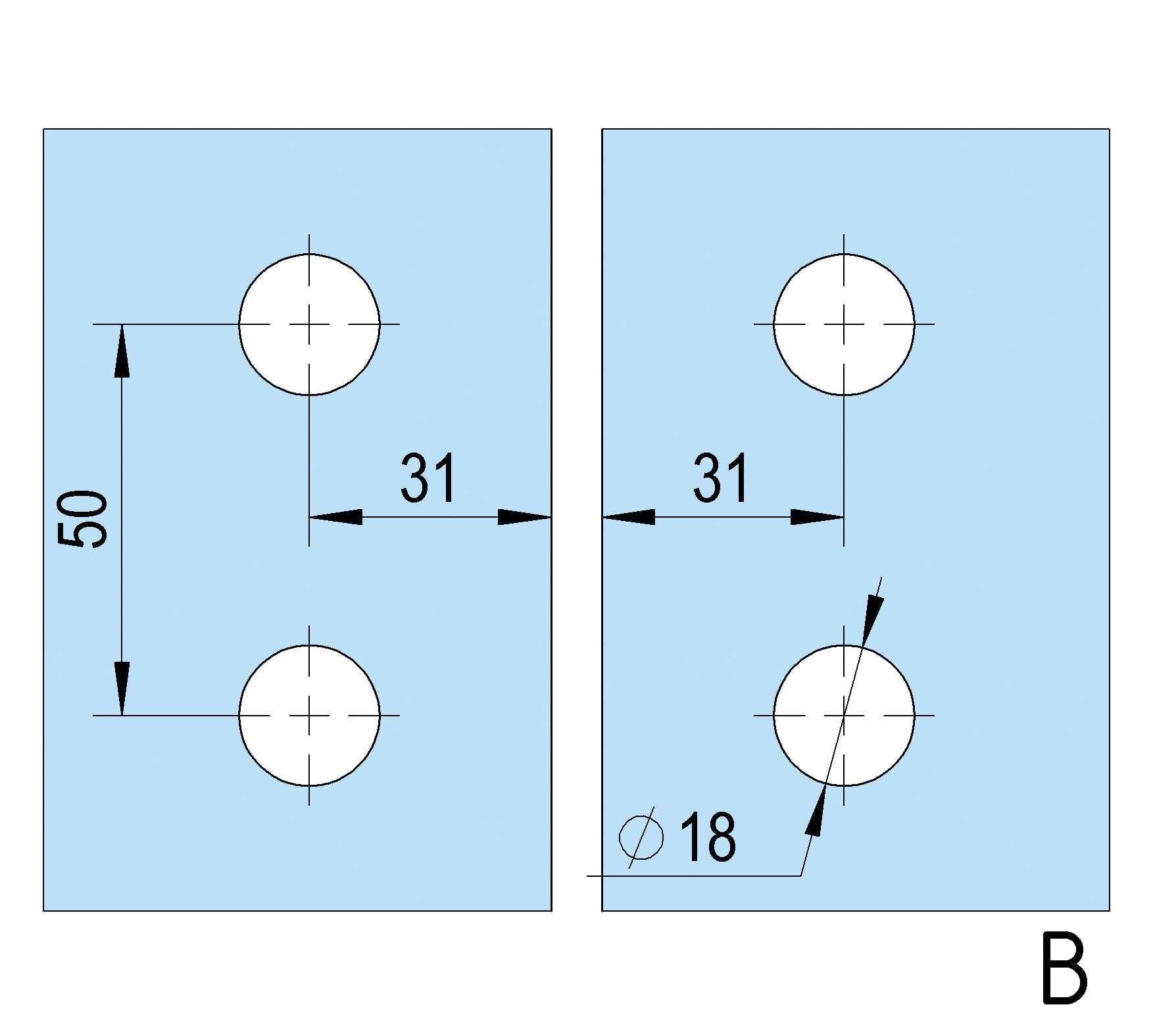

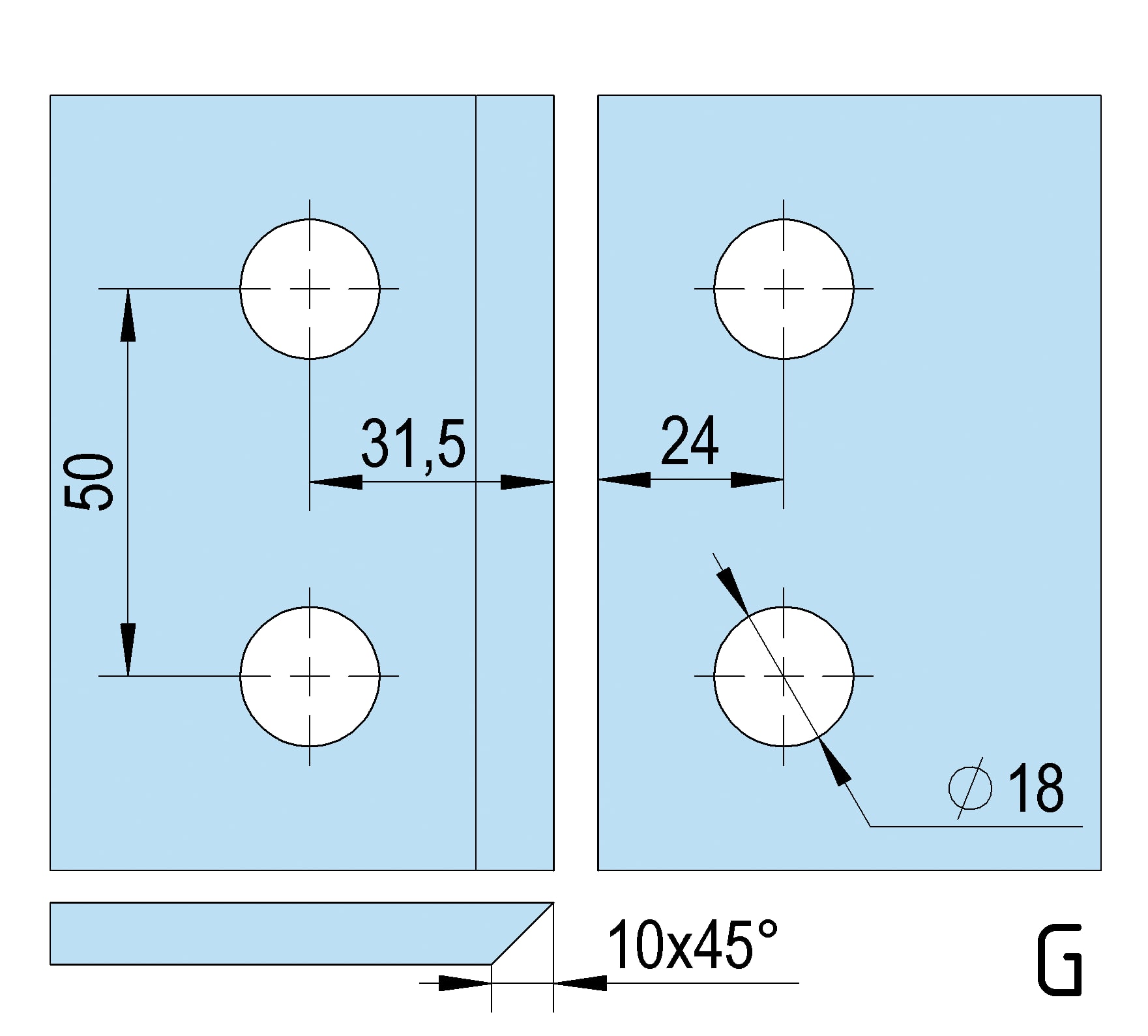

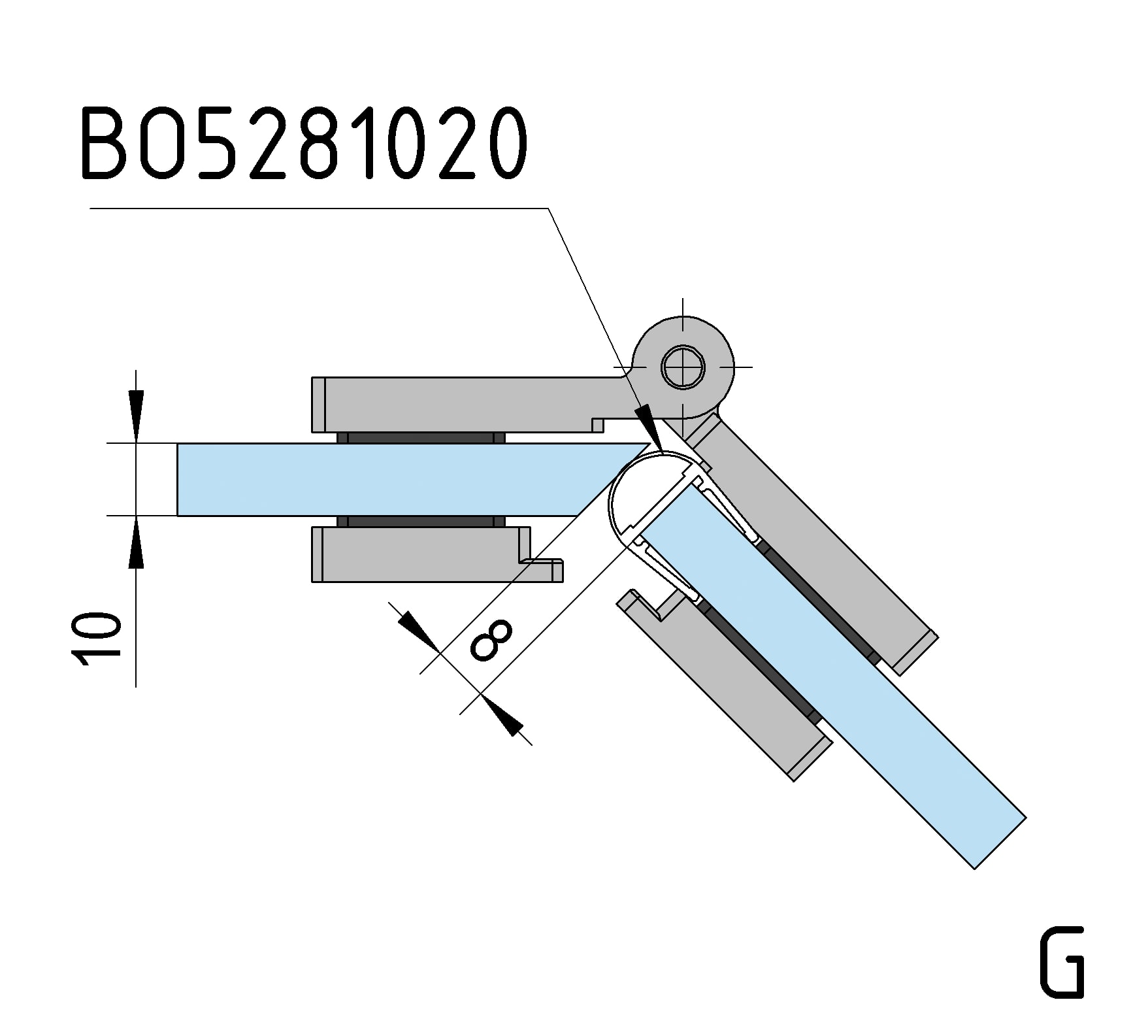

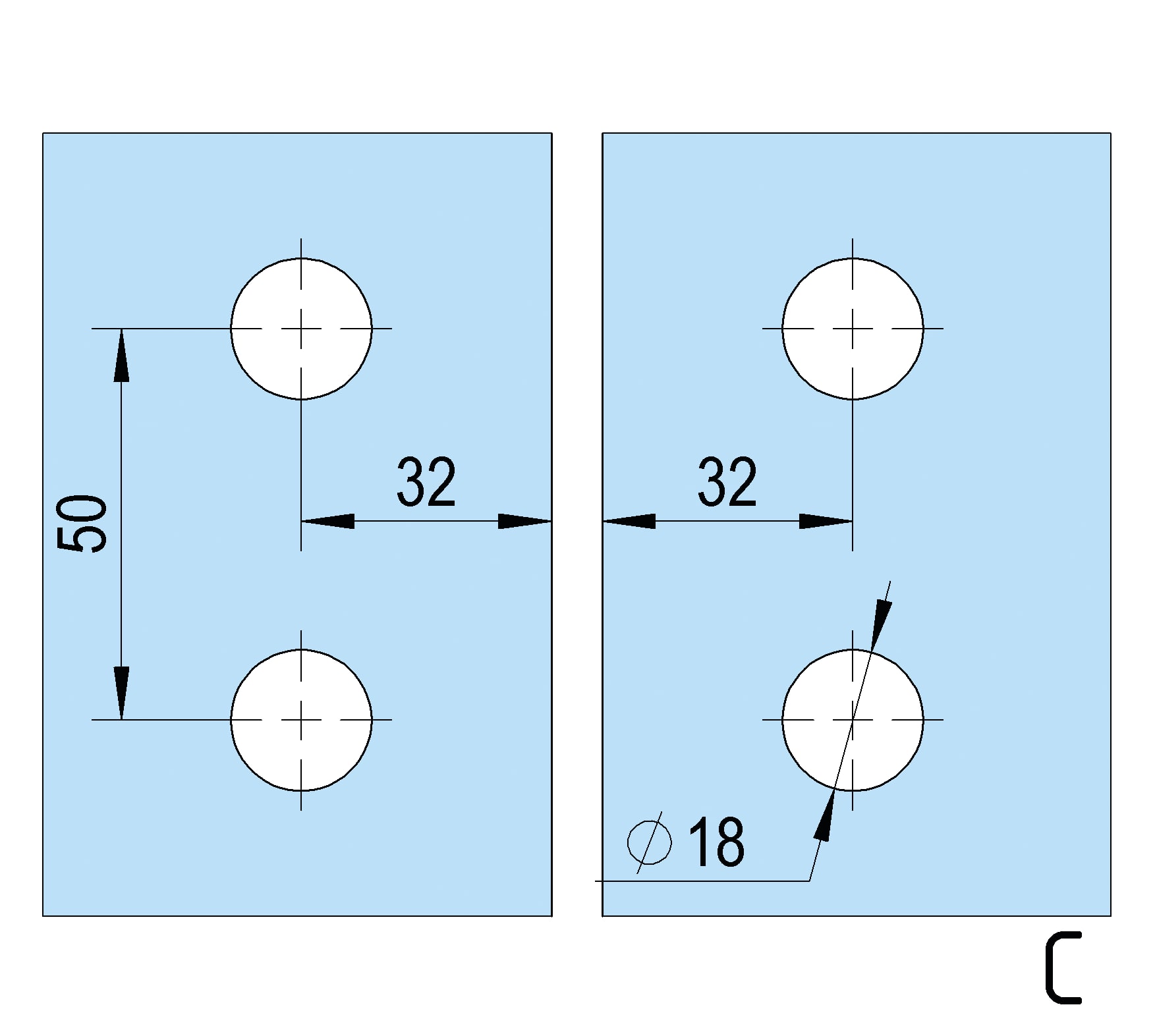

Disegni

jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
Per ulteriori disegni, effettuare il login:
