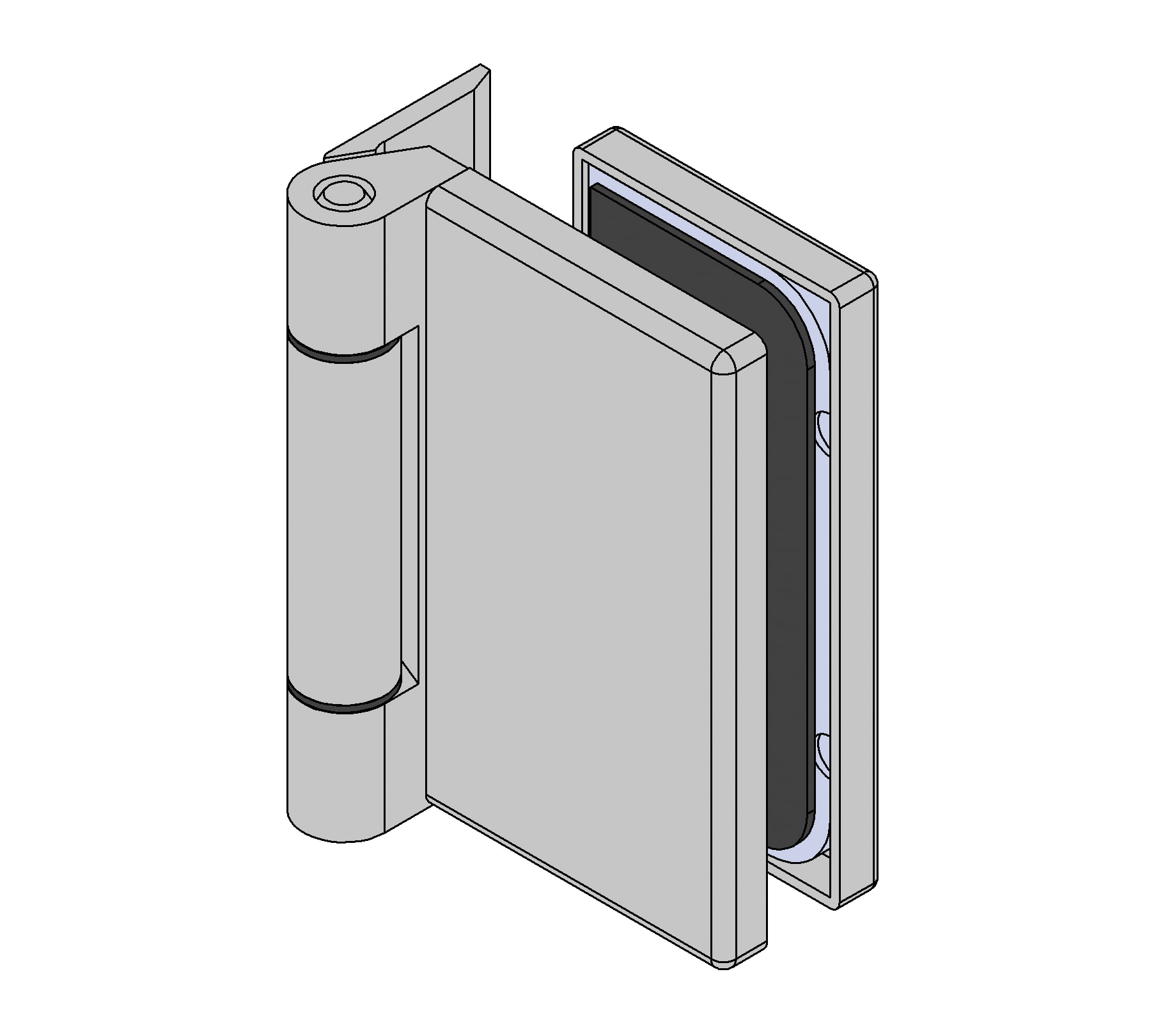

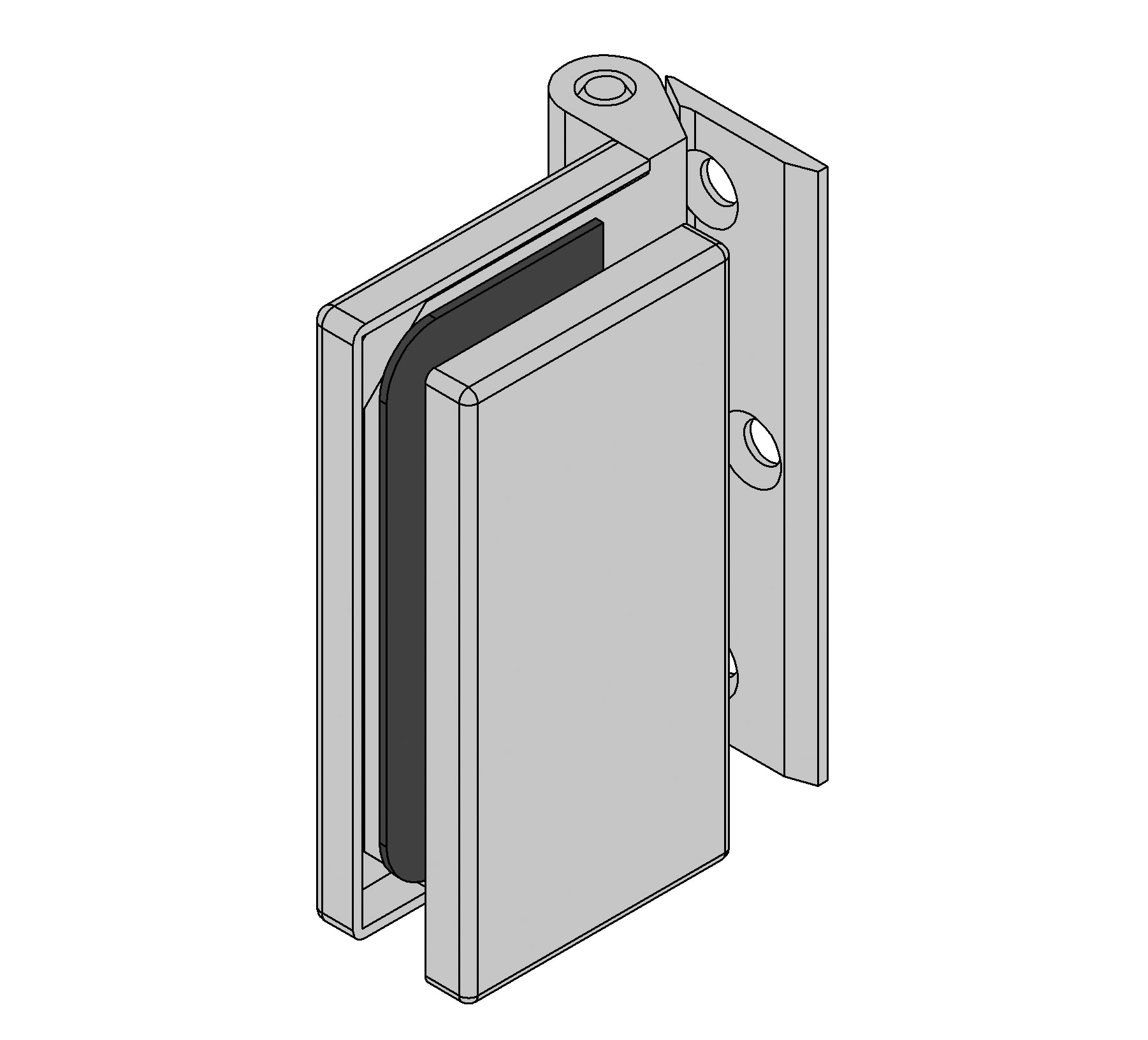

Zargen-Glastürband mit Anschraubplatte, eckig

Farbgebung wählen

Artikelnummer: BO5206662

Beschreibung

Die Glastürbänder für zargenunabhängige Türen in klassisch eckigem, zeitlosem Design passen sich hervorragend jeder Wand an und sind besonders für unser schmales Glastrennwandsystem FrameTec Select 2.0 geeignet.

Die Glastürbänder aus Aluminium finden Einsatz in privaten Wohnräumen mit leichten Türen als auch in stark frequentierten Bereichen mit schweren Türen. Sie sind analog DIN EN 1935 mit 500.000 Schließzyklen bei einem Türgewicht von 50 kg getestet. Außerdem sind sie nach DIN EN 1670 geprüft und entsprechen der Korrosionsschutzklasse 3.

Ab einer Türhöhe >2200 mm empfehlen wir 3 Türbänder einzusetzen.

Anwendungs-Hinweis:
Bei der Verwendung der Türbänder mit VSG empfehlen wir Gläser mit druck-neutraler Folie und eine zusätzliche Verklebung der Türbänder. Der Einsatz anderer VSG-Gläser erfolgt auf eigenes Risiko. Eine Verwendung der Schlösser und Türbänder in Schwimm- und Solebädern können wir nicht empfehlen.

Ihre Vorteile

Getestet mit 500.000 Schließzyklen
Korrosionsschutzklasse 3
DIN links und rechts verwendbar
Klassisches, zeitloses Design

Technische Details

DIN Richtung

DIN links und DIN rechts

Farbe

Schwarz

Farbnorm

RAL 9005

Feststellung

Ohne

Glanzgrad

Seidenmatt

Glasdicke ESG

8 - 10 mm

Glasdicke VSG

8,76 - 10,76 mm

Hebe-Senk-Funktion

Nein

Material

Aluminium

Montageart

Glas-Zarge

Oberfläche

Pulverbeschichtet

Türart

Anschlagtür

Türgewicht pro Paar max.

50 kg

Verpackungsinhalt

1 Stück

Wandbefestigung verdeckt

Nein

Öffnungswinkel

180°

Alles anzeigen Weniger anzeigen

Downloads

pdf

Anleitungen

BO520666x - Türband mit Anschraubplate - Door Hinge with fixing plate - Instruction Manual

pdf

Zertifikate

BO520666x - Glastürband mit Anschraubplatte - glass door hinge with screw-on plate - Product certificate

pdf

Planungshilfen

FrameTec Select 2.0 - Anfrageformular

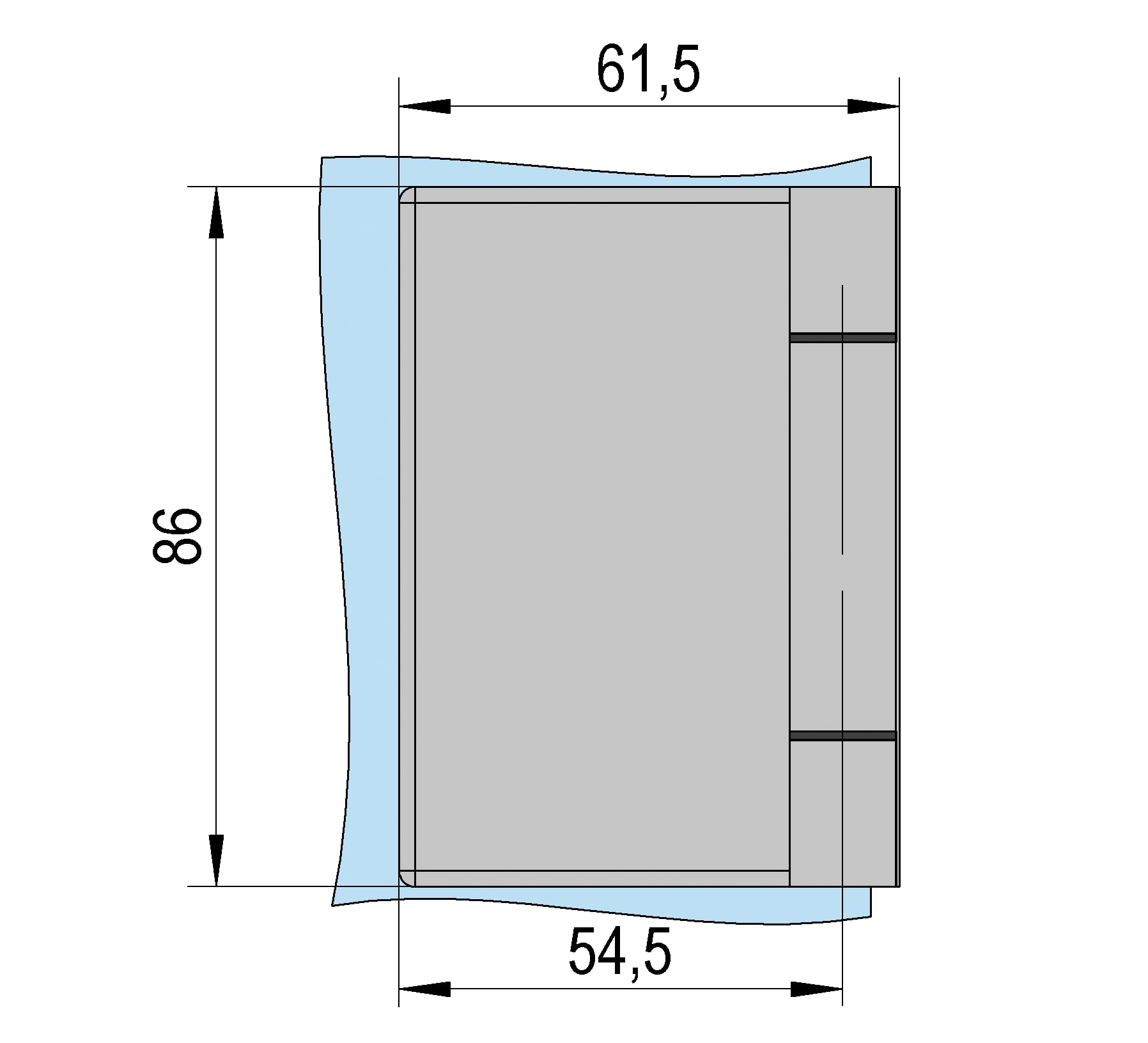

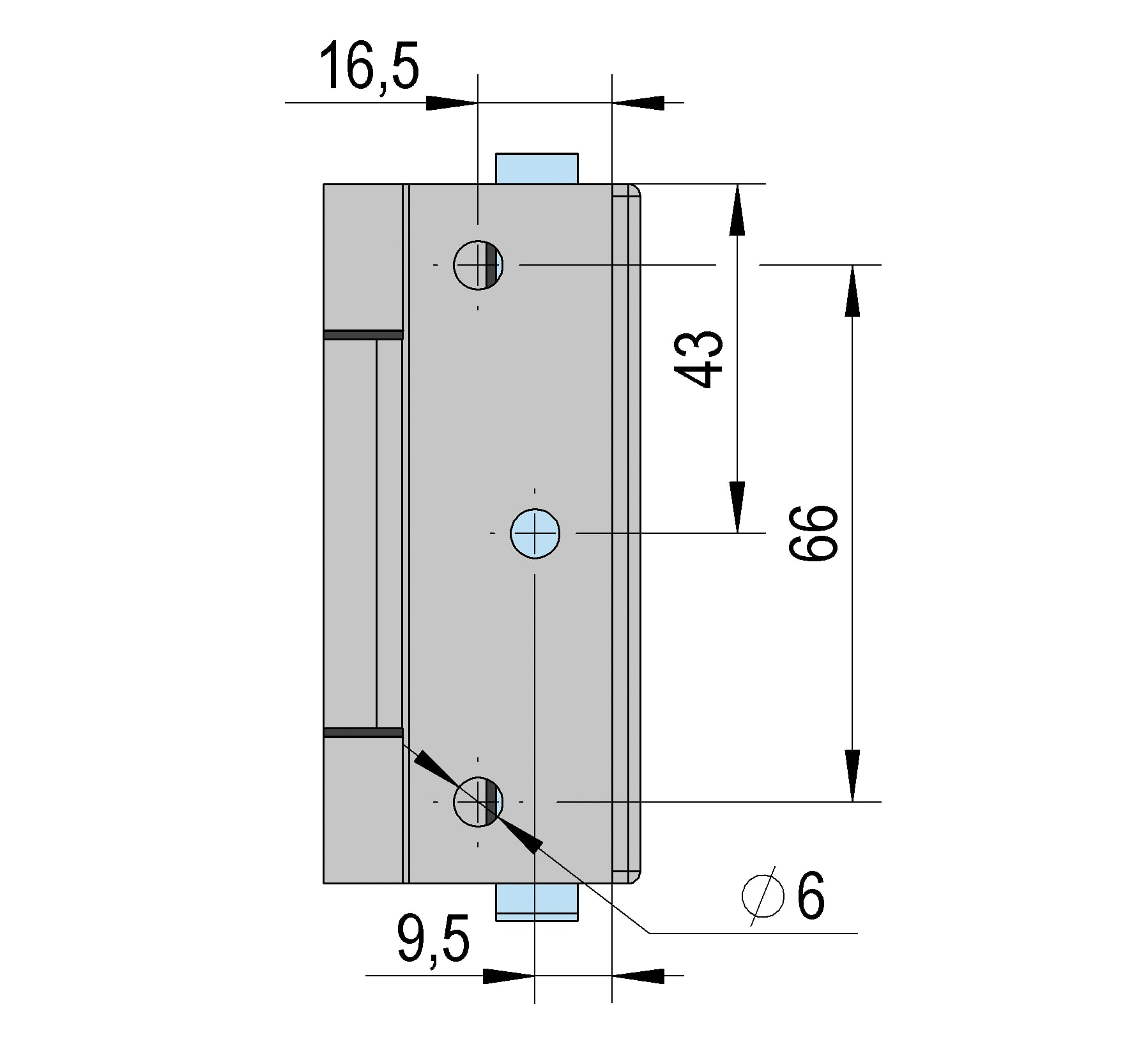

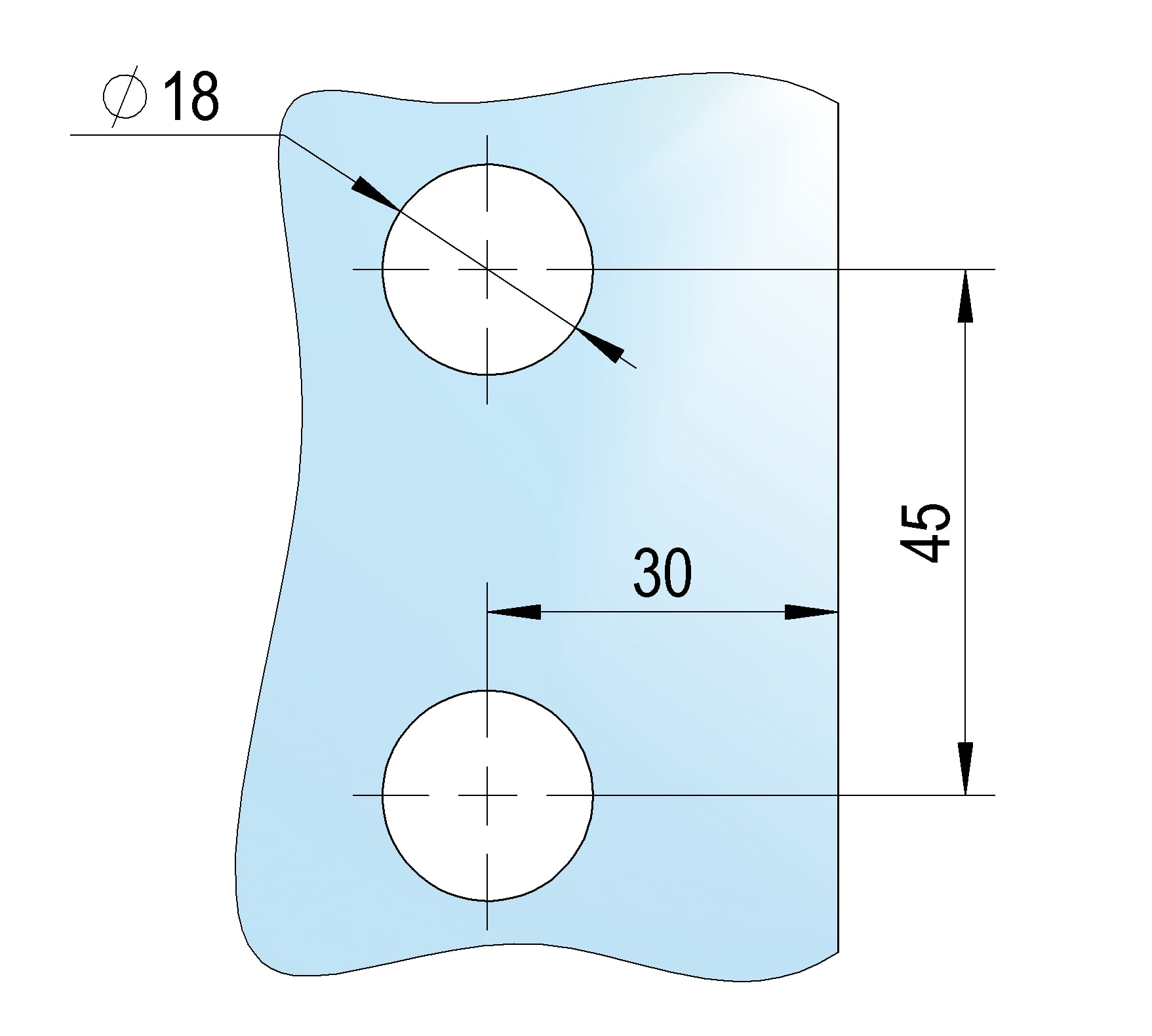

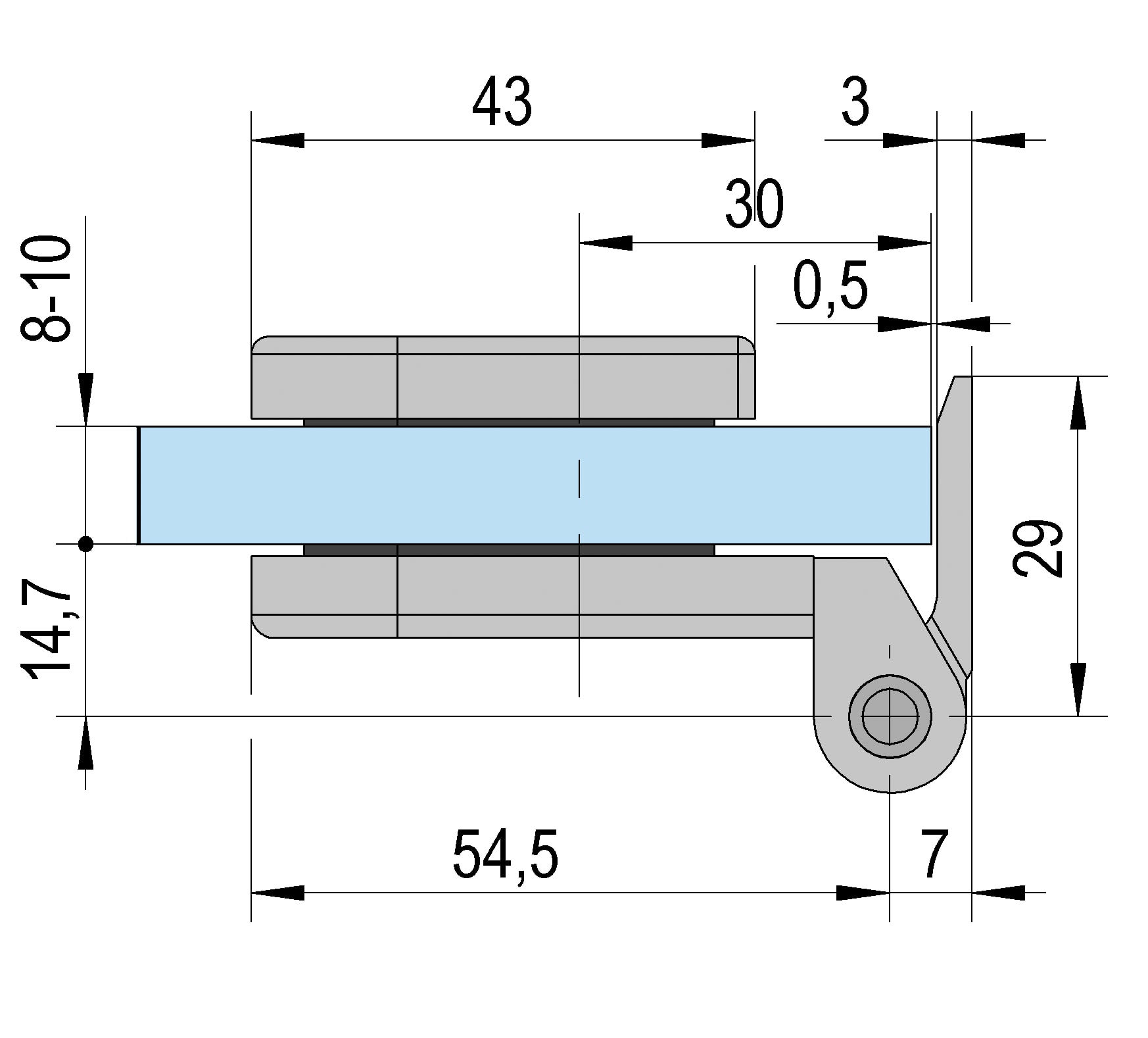

Zeichnungen

jpg


jpg


jpg


jpg


jpg


jpg


Für weitere Zeichnungen loggen Sie sich bitte ein:

Ausschreibungstext

BOHLE Glastrennwandsystem FrameTec Select 2.0 Türbänder

Ausführungen:

BESCHREIBUNG · MATERIAL · ART.-NR.

( ) Bandaufnahmeplatte für Alu-/ Edelstahlband · Edelstahl · BO 5220820

Türband mit Anschraubplatte rund
( ) Alufarbig eloxiert E4/EV1 · BO 5206664
( ) Edelstahleffekt eloxiert E4/C31 · BO 5206663
Bis 50 kg Traglast pro Paar, Material Aluminium

Türband mit Anschraubplatte eckig
( ) Alufarbig eloxiert E4/EV1 · BO 5206669
( ) pulverbeschichtet matt schwarz RAL 9005 · BO 5206662
( ) Edelstahleffekt eloxiert E4/C31 · BO 5206668
Bis 50 kg Traglast pro Paar, Material Aluminium

Edelstahltürband mit eckiger Anschraubplatte Glas-Wand 90°
( ) gebürstet · BO 5206654
( ) pulverbeschichtet matt schwarz RAL 9005 · BO 5206654B
Bis 80 kg Traglast pro Paar, Material Edelstahl
