Winkelverbinder Juna®, Glas-Wand 90°

Farbgebung wählen

Artikelnummer: BO5410378

Beschreibung

Die 90° Glas-Wand Juna® Winkelverbinder zum Verbinden feststehender Glasseitenteile mit einer Wand. Hierzu werden einfache Glasbohrungen benötigt.

Über die Produktserie Juna®:
Von Bohle entwickelt und designed, vereint das Duschtürband Juna® Ästhetik und Funktionalität mit Qualität und Fertigung „Made in Germany“. Wir gewähren daher auf die Duschtürbandserie Juna® eine freiwillige Herstellergarantie von fünf Jahren. Minimale Spaltmaße und die Abdeckung jeglicher Schrauben betonen die Hochwertigkeit des Pendeltürbeschlags. Juna erleichtert obendrein die Montage in vielerlei Hinsicht: So ist die Stellschraube für die Nulllage gut zu erreichen und lässt sich somit komfortabel einstellen. Mithilfe der innovativen Spanntechnik bleibt die Bandachse frei von störenden Kerbungen - für eine millimetergenaue Einstellung der Nulllage. Die Klemmschrauben sowie die Nulllagenbefestigungsschraube besitzen einheitliche Schraubenköpfe, die sich daher mit nur einem Werkzeug zügig anziehen lassen. Die zentrierte Anschraubplatte sorgt für eine optimal positionierte Abdeckkappe. Eine stabile Steckverbindung garantiert ihren festen und präzisen Sitz. Die hochwertigen Komponenten Messing und Edelstahl im Inneren des Bandes stehen für die Langlebigkeit und Robustheit des Produkts, sodass Juna® nicht nur für die Dusche, sondern genauso für die Saunatür Anwendung findet. Beste Voraussetzungen für ein einheitliches Interior Design. Ausführliche Tests nach DIN 14428:2015-09, Abschnitt 5.5 bestätigen die Qualität des Duschtürbandes mit 100.000 Testzyklen (Saunaanwendung: 20.000 Zyklen). Juna® Duschtürbänder ermöglichen grundsätzlich auch eine profillose Montage. Durch die Verwendung von Dichtprofilen wird jedoch der Wasseraustritt minimiert. Diese müssen im Bandbereich unterbrochen werden.

Alles anzeigen Weniger anzeigen

Anwendungs-Hinweis:
Bitte die Glasbearbeitung beachten.

Ihre Vorteile

Verdeckt liegende Schrauben
Viele mögliche Oberflächen
Nur Glasbohrungen erforderlich

Technische Details

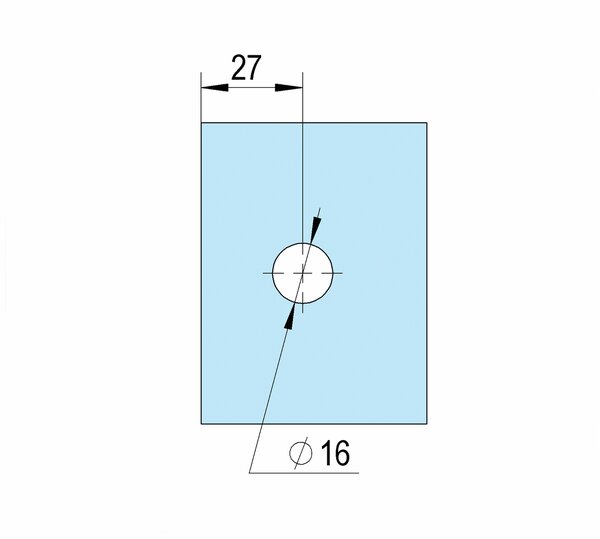

Bohrungsdurchmesser

16 mm

Farbe

Kupfer

Flächenbündig

Nein

Glanzgrad

Matt

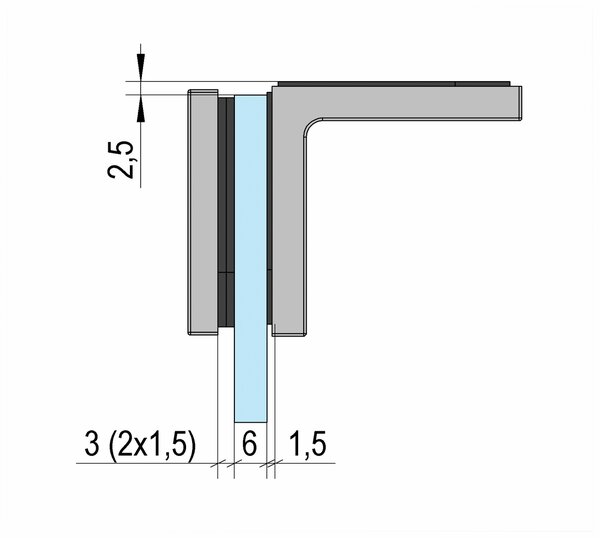

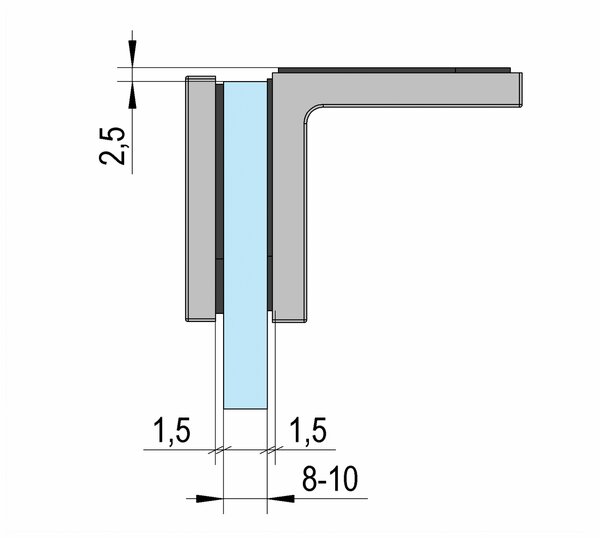

Glasdicke ESG

6 - 10 mm

Hebe-Senk-Funktion

Nein

Material

Messing

Montageart

Glas-Wand

Oberfläche

PVD Beschichtet

Oberflächenbehandlung

Gebürstet

Produktserie

Juna®

Schrauben am Band verdeckt

Verpackungsinhalt

1 Paar

Wandbefestigung verdeckt

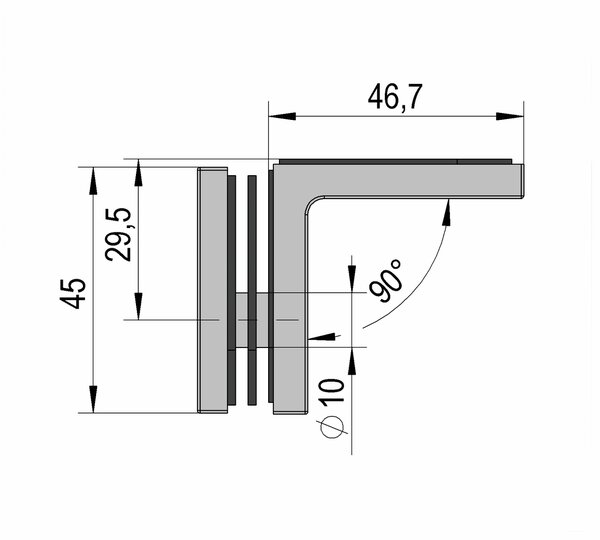

Winkel

90°

Alles anzeigen Weniger anzeigen

Lieferumfang

1 Paar

Downloads

pdf

Anleitungen

Wartungs-und Pflegehinweise

PDF

Anleitungen

BO54103xx - Juna - Corner Clamp - Glass-Wall 90° - Instruction Manual

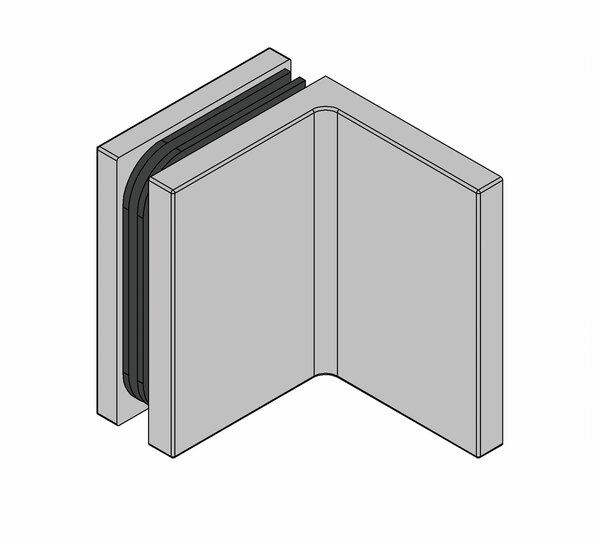

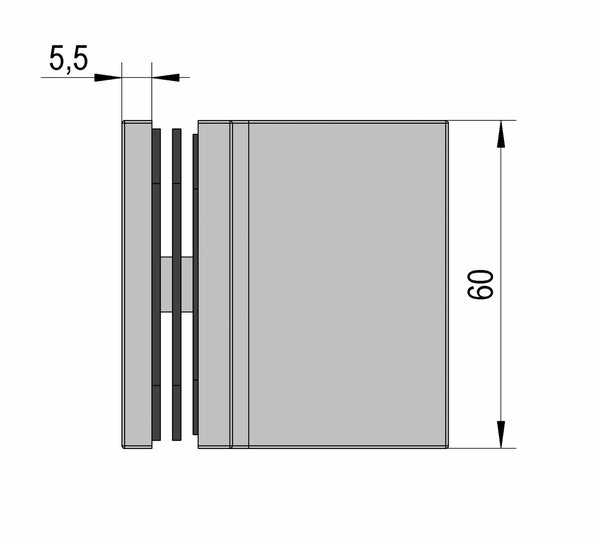

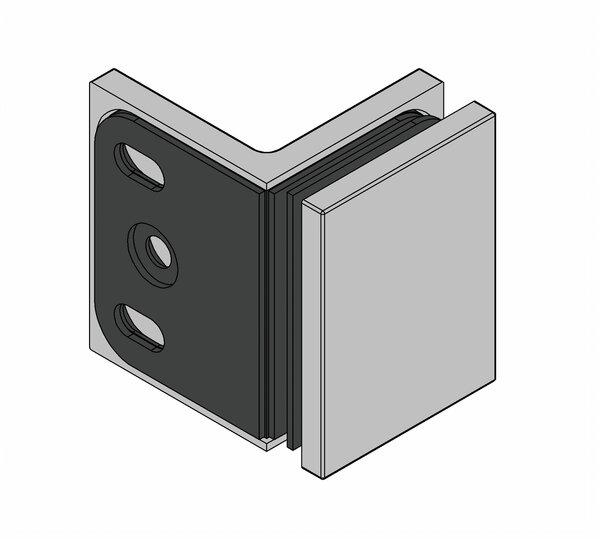

Zeichnungen

jpg


jpg


jpg


jpg


jpg


jpg


jpg


Für weitere Zeichnungen loggen Sie sich bitte ein:
