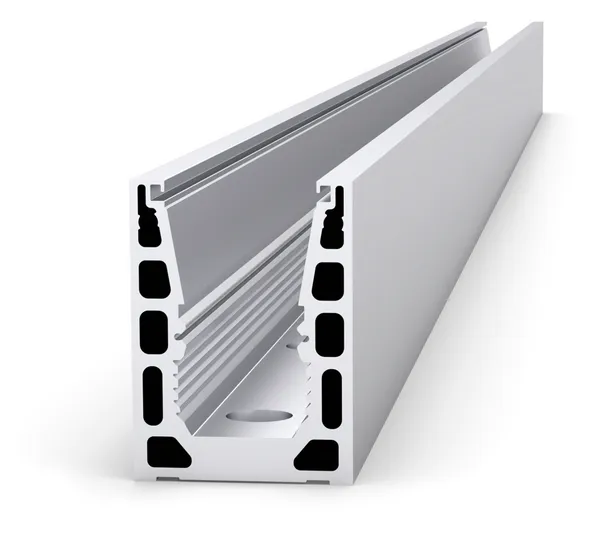

Das VetroMount® Heavy Duty Bodenprofil U speziell für erhöhte Anforderungen bis 2,0 kN Holmlast ist aus extrudiertem Aluminium und besticht durch seine hochwertige Optik. Durch den Einsatz von Betonschrauben entfällt das Eintreiben von Spreizankern.
Das VetroMount® Ganzglasgeländersystem besticht durch seine hochwertige Optik und einfache Installation dank technisch ausgereifter Komponenten zur Glaslagerung und Ausrichtung. Mit nur wenigen Handgriffen können selbst lange Geländerabschnitte zeit- und kostensparend montiert werden. Sämtliche Zubehörteile wie Endkappen, Abdeckprofile, Distanzgummis etc. sind passend hierzu erhältlich.
Für den Innenbereich empfehlen wir die Schrauben: Hilti Betonschraube HUS3-H 10 x 100 (BO 5211160) oder Fischer Betonschraube ULTRACUT FBS II 10 x 85. Für den Außenbereich empfehlen wir die Schrauben: Hilti Betonschraube HUS-HR 10 x 105 (BO 5211161) oder Fischer Betonschraube ULTRACUT FBS II A4 US 10 x 85.
Wichtig für die Umsetzung: Bei der Verwendung im Außenbereich ist bereits bei der Planung insbesondere auf die Entwässerung sowie auf Windlasten zu achten. Das Allgemeine bauaufsichtliche Prüfzeugnis (AbP), wichtige Informationen zur Statik sowie zur Entwässerung finden Sie in den "Downloads".
Über die Produktserie VetroMount® Heavy Duty:
Das von den Bohle Ingenieuren entwickelte Geländersystem VetroMount® (mit AbP) ist mit wenigen Handgriffen zeit- und kostensparend montiert. Grund dafür sind die praktische Profilbefestigung sowie die patentierten Glaslager: Dank der wenigen Befestigungspunkte der Profile und durch den Einsatz einfacher Betonschrauben gelingt die Profilmontage besonders schnell. Die anschließende Glasfixierung basiert auf der genialen Idee des Kabelbinderprinzips. Es sorgt dafür, dass Glasscheiben mithilfe einer einfachen Zug-Druck-Bewegung 100 %-ig sicher im Profil verankert sind. Einsetzen, Ausrichten, Sichern - mit drei intuitiven Schritten gelingt das perfekte Geländersystem. Im Revisionsfall ermöglicht ein cleverer Lösemechanismus zudem die schnelle Demontage.
Die VetroMount® Heavy Duty Serie eignet sich für besonders anspruchsvolle Geländeranwendungen mit Holmlasten bis zu 2 kN.
Alles anzeigenWeniger anzeigen
Anwendungs-Hinweis:
Prüfbericht bzw. länderspezifisches Zertifikat und weitere Infos in den Downloads.
Ihre Vorteile
Holmlast 2,0 kN
Mit drei Schritten zum perfekten Geländer: Einsetzen, Ausrichten, Sichern
Intuitive und zeiteffiziente Montage
Einbau mit und ohne Abdeckprofil
Für den Innen- und Außenbereich geeignet
Einfache Betonschrauben sind ausreichend
Gesamte Scheibe kann schadensfrei im Revisionsfall demontiert werden
Geprüftes System – Bitte beachten Sie das länderspezifische Zertifikat
Alles anzeigenWeniger anzeigen
Technische Details
Ausführung
Bodenprofil
Breite
95 mm
Farbe
Alufarbig
Farbnorm
C0
Glasdicke VSG
21,52 - 25,52 mm
Glaseinstand im Profil
102 mm
Höhe
130 mm
Länge
2.500 mm
Material
Aluminium
Montageart
Bodenmontage
Neigung einstellbar
Ja
Oberfläche
Eloxiert
Oberflächenbehandlung
E6 gebeizt
Produktserie
VetroMount® Heavy Duty
Profilgeometrie
U
Verpackungsinhalt
1 Stück
max. Holmlast
2 kN
Alles anzeigenWeniger anzeigen
Lieferumfang
1 Stück
Grundprofil
Downloads
pdf
Anleitungen
VetroMount® HD - Montageanleitung - InstructionManual
pdf
Zertifikate
VetroMount HD - Allgemeines bauaufsichtliches Prüfzeugnis
pdf
Zertifikate
VetroMount® HD - Statische Berechnung

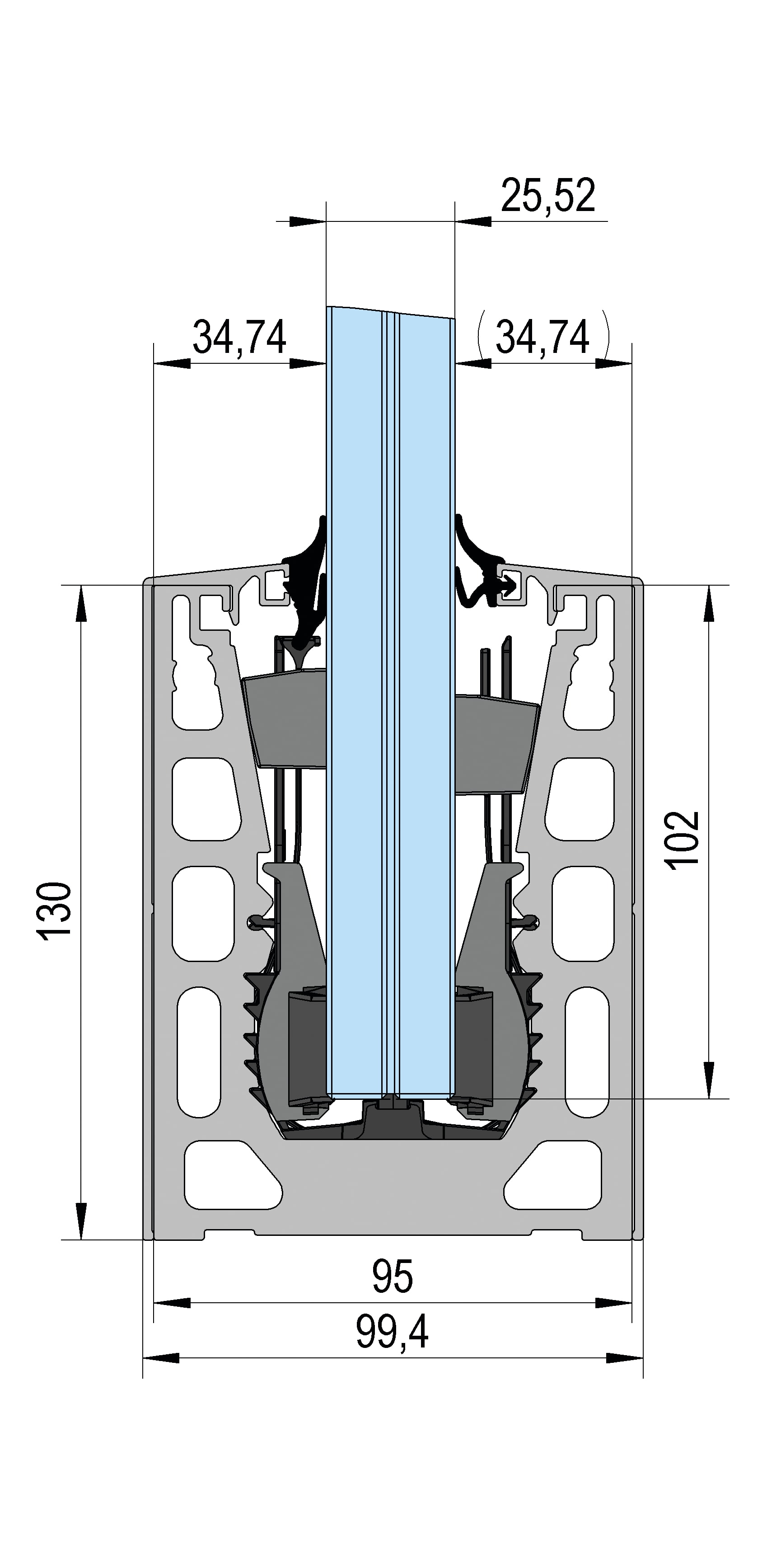

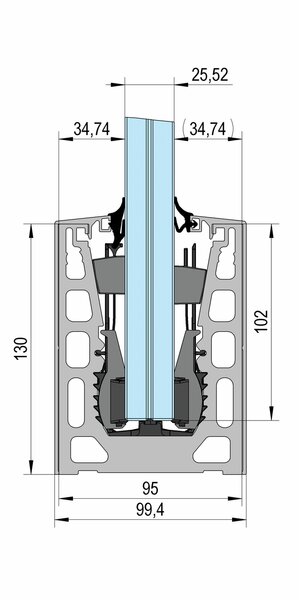

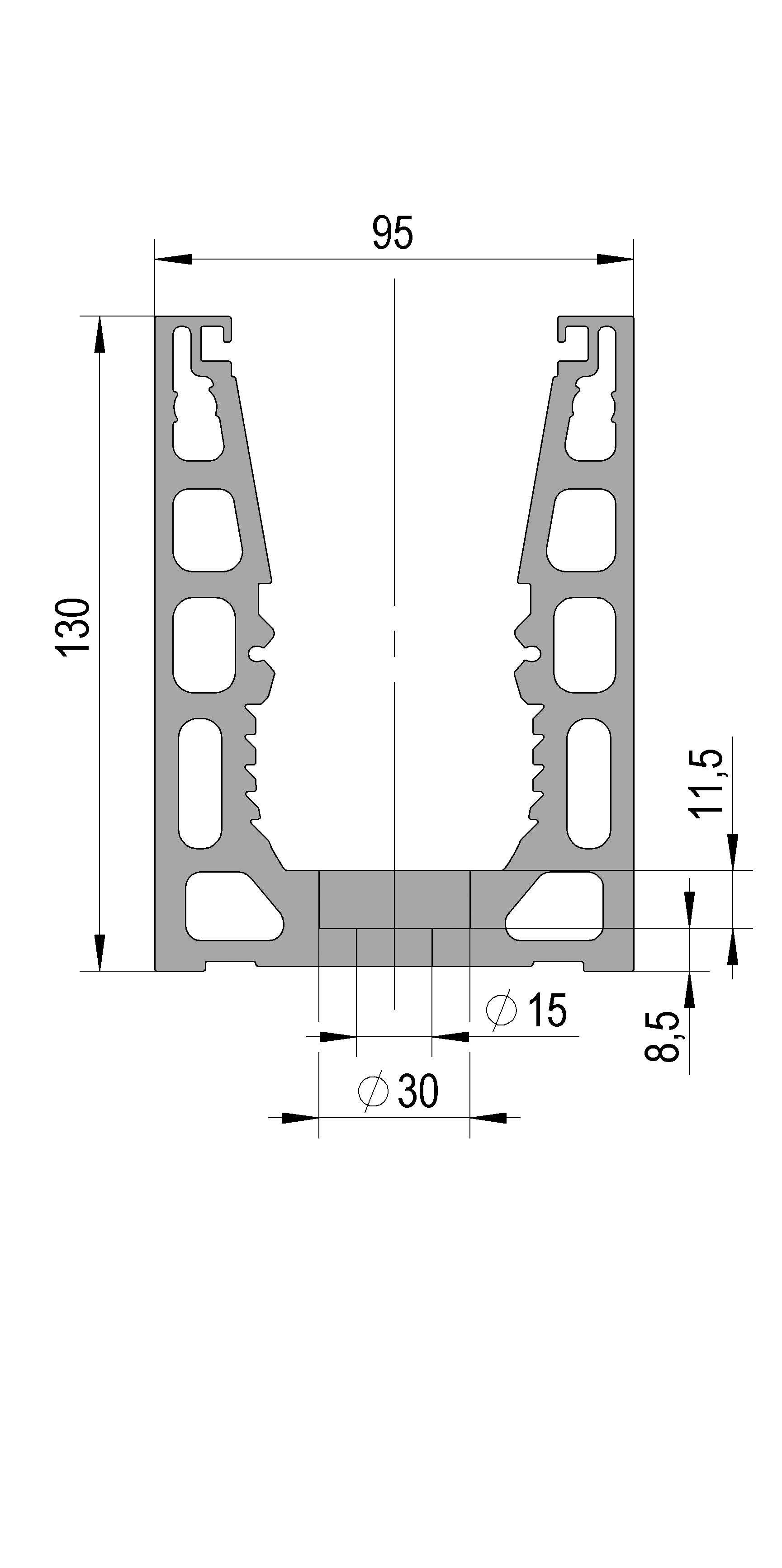

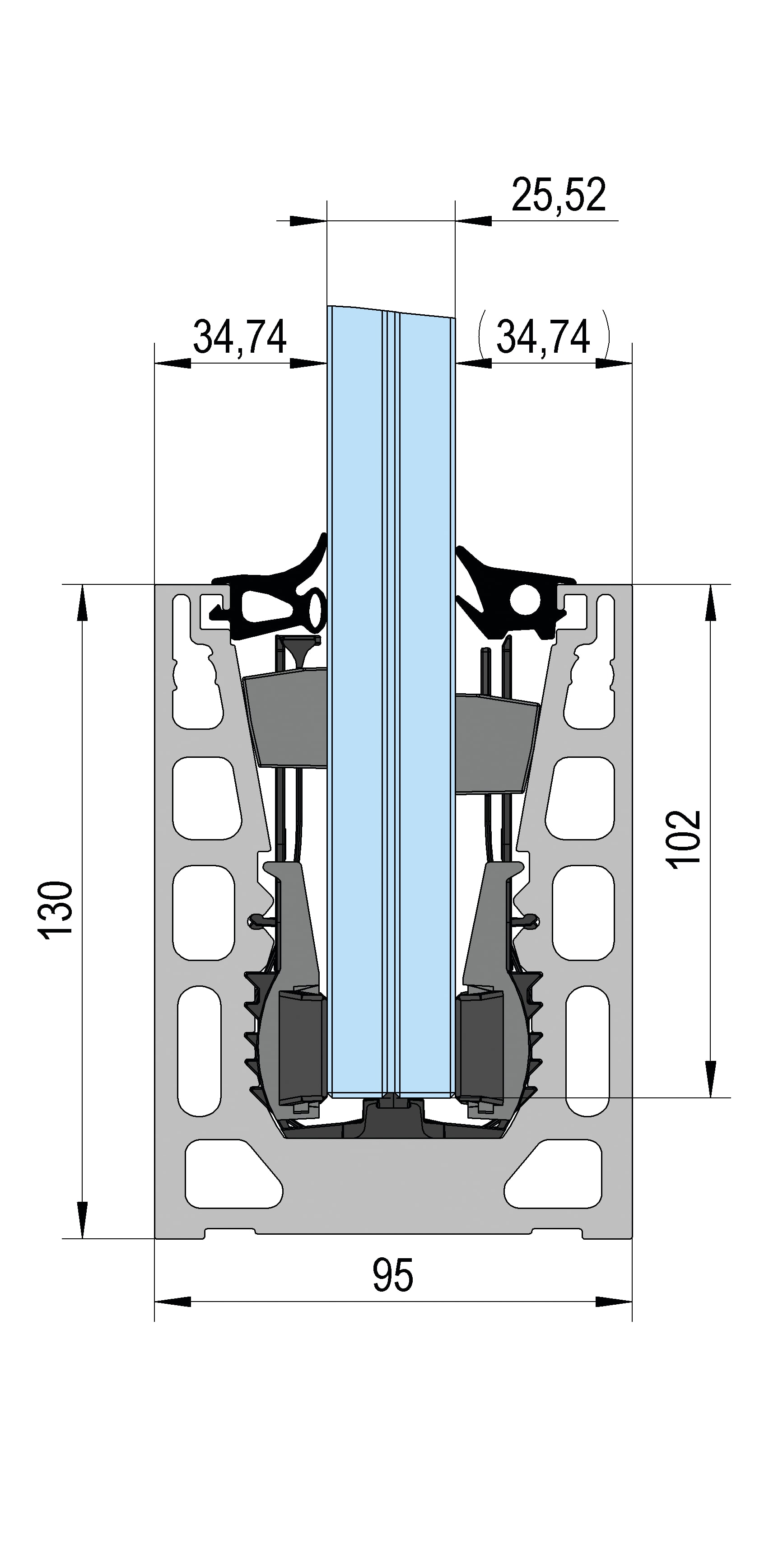

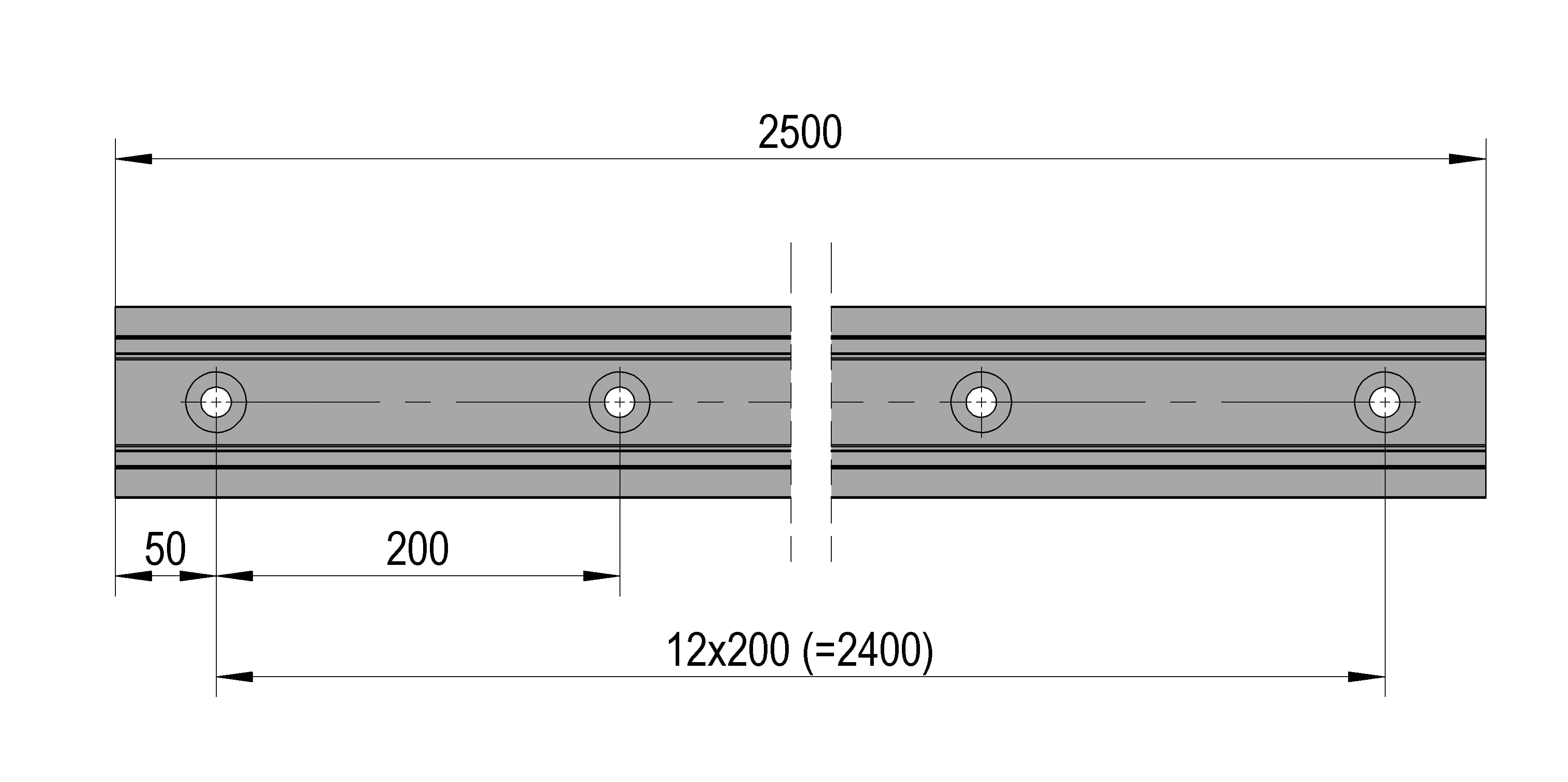

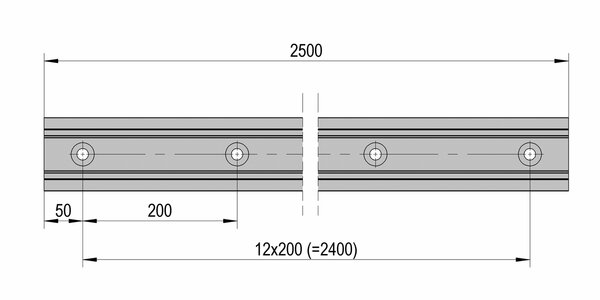

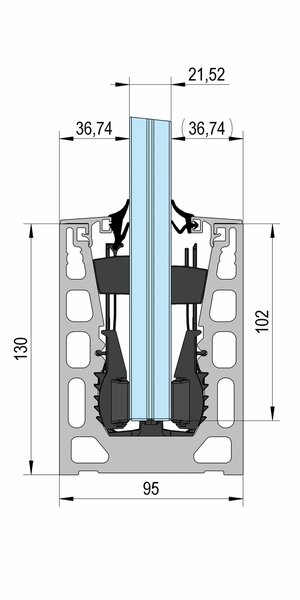

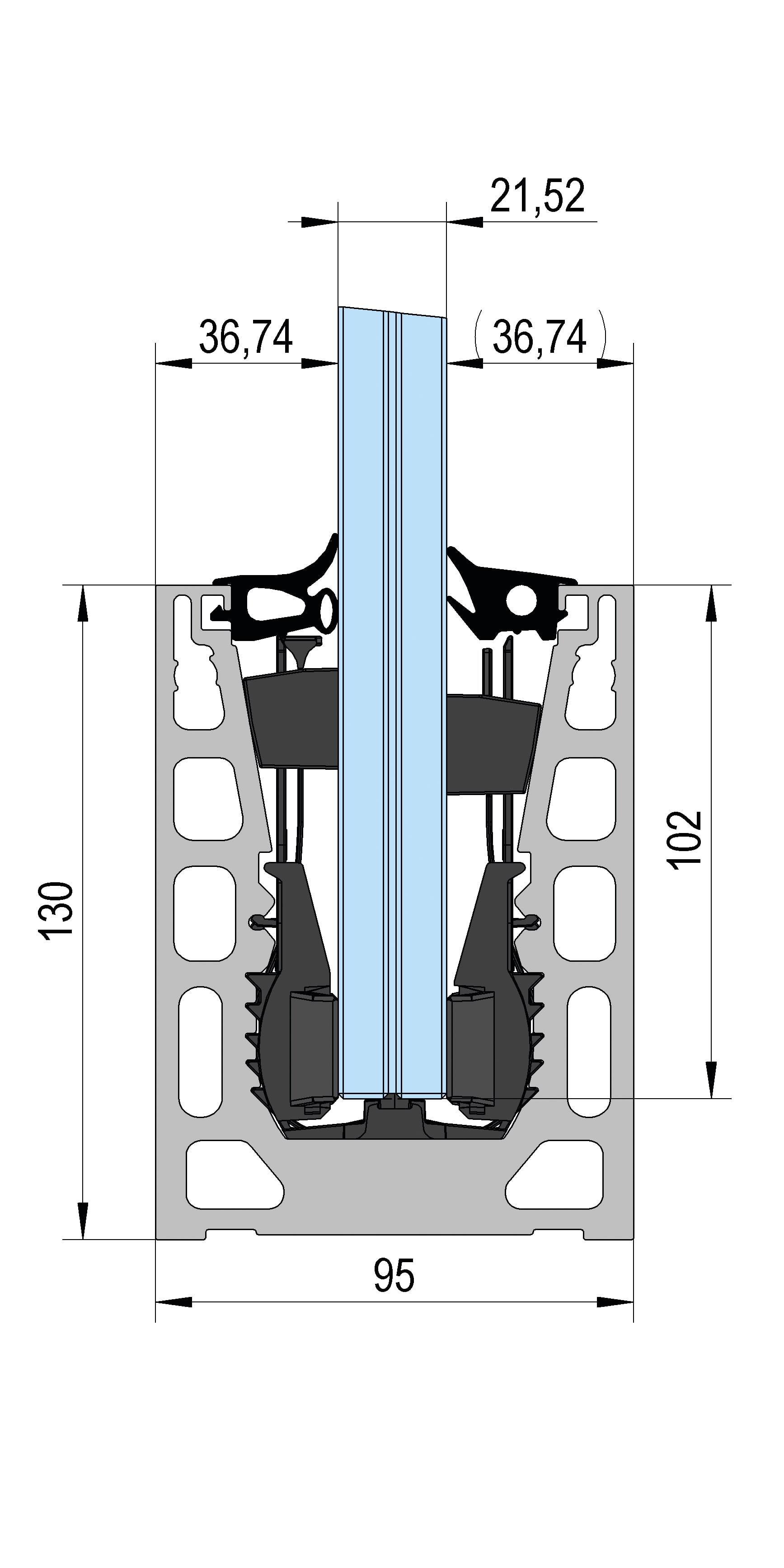

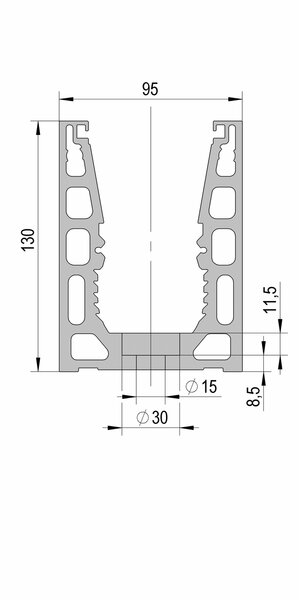

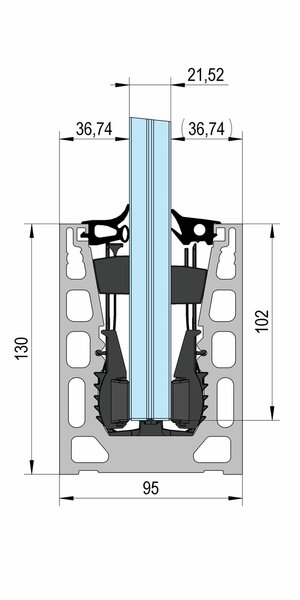

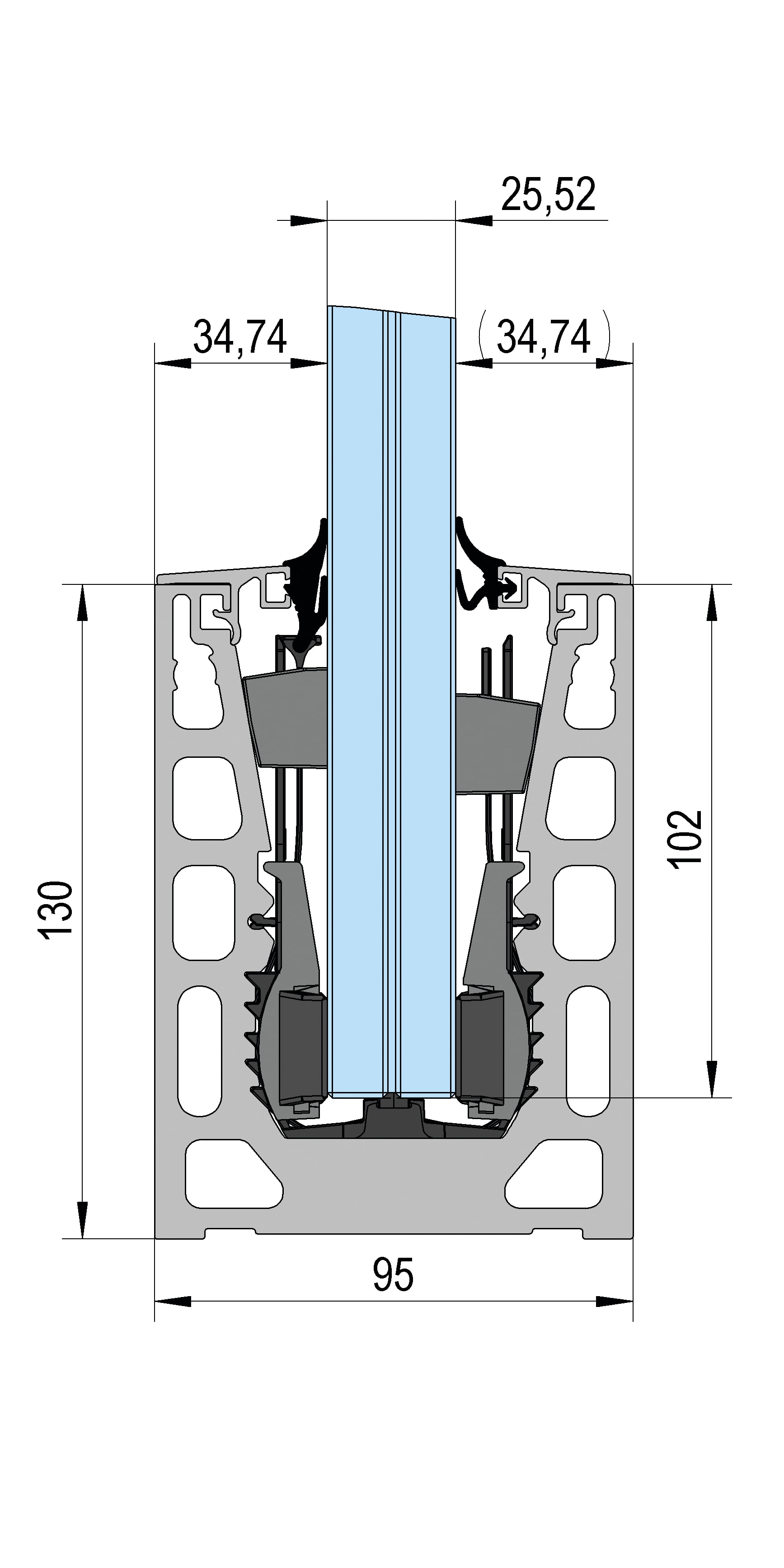

Zeichnungen
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
Für weitere Zeichnungen loggen Sie sich bitte ein:
Videos
VetroMount-Montagevideo
