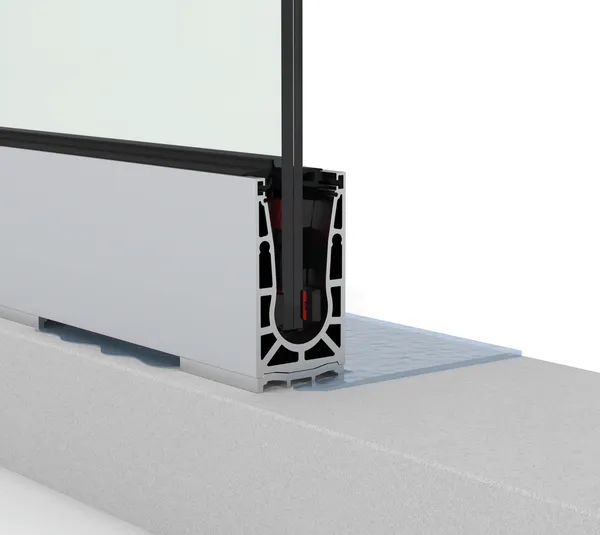

BOHLE Glasgeländersystem VetroMount® Bodenprofil U
(Aufsatzmontage)
Systemstatik des Herstellers lt.
DIN18008 / AbP liegt vor
Hersteller: Bohle AG
Einsatzbereich:
Innen- und Außenbereich
Erforderliche Verschraubung: alle 400 mm
Statischer Nachweis:
Öffentlich / Holmlast (kN/m): 1,0
Privat / Holmlast (kN/m): 0,5
Montagearten:
- Beton und Stahl
- Attiken ab 400 mm
- geprüftes emailliertes Glas
mit statischer Berechnung: '.........'
ohne statischer Berechnung: '.........'
Für auswählbare Glasdicken:
- 12,76 mm & 13,52 mm
- 16,76 mm & 17,52 mm
- 20,76 mm & 21,52 mm
max. Glashöhe (mm): 1300
Glasbreite ab (mm): 300
Montagemerkmale mit Glas:
- patentierte Befestigung (3 Schritte)
- stufenlose Ausrichtung
- sicherer Einbau von der absturzabgewandten Seite
- schnelle Demontage gesamte Glasscheibe
VetroMount®(r) Bodenprofil U (Aufsatzmontage)
Farbe: Alufarbig eloxiert E6 C0
Länge 2500 mm (BO 5403008) (Stk): '.........'
Länge 5000 mm (BO 5403010) (Stk): '.........'
VetroMount®(r) Montage-Set
(Glaslager / Gummidichtung)
Montageset ohne Abdeckprofil
12,76 mm Länge 2,5 m (BO 5403084) (Stk.): '.........'
13,52 mm Länge 2,5 m (BO 5403086) (Stk.): '.........'
16,76 mm Länge 2,5 m (BO 5403090) (Stk.): '.........'
17,52 mm Länge 2,5 m (BO 5403092) (Stk.): '.........'
20,76 mm Länge 2,5 m (BO 5403096) (Stk.): '.........'
21,52 mm Länge 2,5 m (BO 5403098) (Stk.): '.........'
12,76 mm Länge 5,0 m (BO 5403085) (Stk.): '.........'
13,52 mm Länge 5,0 m (BO 5403087) (Stk.): '.........'
16,76 mm Länge 5,0 m (BO 5403091) (Stk.): '.........'
17,52 mm Länge 5,0 m (BO 5403093) (Stk.): '.........'
20,76 mm Länge 5,0 m (BO 5403097) (Stk.): '.........'
21,52 mm Länge 5,0 m (BO 5403099) (Stk.): '.........'
Montageset mit Abdeckprofil
12,76 mm Länge 2,5 m (BO 5403068) (Stk.): '.........'
13,52 mm Länge 2,5 m (BO 5403070) (Stk.): '.........'
16,76 mm Länge 2,5 m (BO 5403074) (Stk.): '.........'
17,52 mm Länge 2,5 m (BO 5403076) (Stk.): '.........'
20,76 mm Länge 2,5 m (BO 5403080) (Stk.): '.........'
21,52 mm Länge 2,5 m (BO 5403082) (Stk.): '.........'
12,76 mm Länge 5,0 m (BO 5403069) (Stk.): '.........'
13,52 mm Länge 5,0 m (BO 5403071) (Stk.): '.........'
16,76 mm Länge 5,0 m (BO 5403075) (Stk.): '.........'
17,52 mm Länge 5,0 m (BO 5403077) (Stk.): '.........'
20,76 mm Länge 5,0 m (BO 5403081) (Stk.): '.........'
21,52 mm Länge 5,0 m (BO 5403083) (Stk.): '.........'
OPTIONALES ZUBEHÖR
VetroMount®(r) Abdeckprofil oben
Material: Aluminium
Farbe: Alufarbig eloxiert E6 C0
Länge 2,5 m (BO 5403016) (Stk): '.........'
Länge 5,0 m (BO 5403018) (Stk): '.........'
Farbe: Edelstahleffekt eloxiert E4 C31
Länge 2,5 m (BO 5403017) (Stk): '.........'
Länge 5,0 m (BO 5403019) (Stk): '.........'
VetroMount®(r) Abdeckprofil seitlich
Material: Aluminium
Farbe: Alufarbig eloxiert E6 C0
Länge 2,5 m (BO 5403012) (Stk): '.........'
Länge 5,0 m (BO 5403014) (Stk): '.........'
Farbe: Edelstahleffekt eloxiert E4 C31
Länge 2,5 m (BO 5403013) (Stk): '.........'
Länge 5,0 m (BO 5403015) (Stk): '.........'
VetroMount®(r) Bauanschlussprofile
Material: Aluminium
Farbe: Alufarbig eloxiert E6 C0
Öffnungsweite (mm): 3
Länge 2,5 m (BO 5403036) (Stk): '.........'
Farbe: Alufarbig eloxiert E6 C0
Öffnungsweite (mm): 10+20
Länge 2,5 m (BO 5403037) (Stk): '.........'
VetroMount®(r) Bodenanschlussprofile
Material: Aluminium
Farbe: Alufarbig eloxiert E6 C0
Länge 2,5 m (BO 5403038) (Stk): '.........'
VetroMount®(r) Zwischenverbinder
(zur Drainage)
Material: Aluminium
VetroMount®(r) Zwischenverbinder überlappend
(Verwendung ohne Abdeckprofile)
Farbe: Alufarbig eloxiert E6 C0
(BO 5403020) (Stk): '.........'
VetroMount®(r) Zwischenverbinder flächenbündig
(Verwendung ohne Abdeckprofile)
Farbe: Alufarbig eloxiert E6 C0
(BO 5403021) (Stk): '.........'
VetroMount®(r) Zwischenverbinder flächenbündig
(Verwendung mit Abdeckprofile)
Farbe: Alufarbig eloxiert E6 C0
(BO 5403022) (Stk): '.........'
Farbe: Edelstahleffekt eloxiert E4 C31
(BO 5403023) (Stk): '.........'
VetroMount®(r) Verbindungsstifte
(für Grundprofil und Zwischenverbinder zur Drainage)
50 mm Länge/Dm 8 mm (BO 5403113) (Stk.): '.........'
VetroMount®(r) Endkappen
(für Bodenprofil)
Material: Aluminium
VetroMount®(r) Endkappen ohne Abdeckprofile
Farbe: Alufarbig eloxiert E6 C0
(BO 5403108) (Stk): '.........'
Farbe: Edelstahleffekt eloxiert E4 C31
(BO 5403109) (Stk): '.........'
VetroMount®(r) Endkappen mit Abdeckprofile
Farbe: Alufarbig eloxiert E6 C0
(BO 5403110) (Stk): '.........'
Farbe: Edelstahleffekt eloxiert E4 C31
(BO 5403111) (Stk): '.........'
VetroMount®(r) Ecken
(für Bodenprofil U)
Material: Aluminium
VetroMount®(r) Ecke für Bodenprofil U
Farbe: Alufarbig eloxiert E6 C0
(BO 5403180) (Stk): '.........'

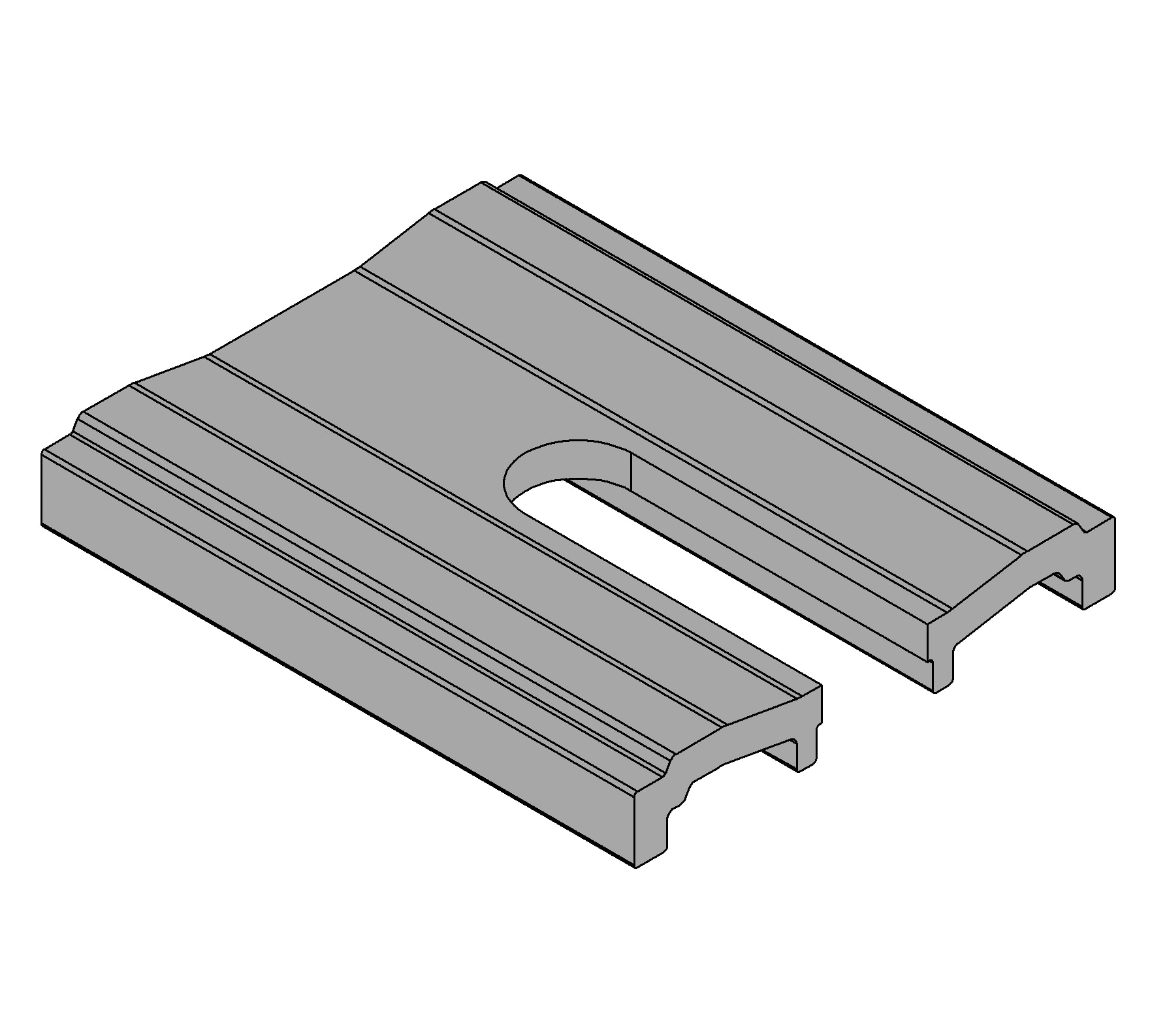

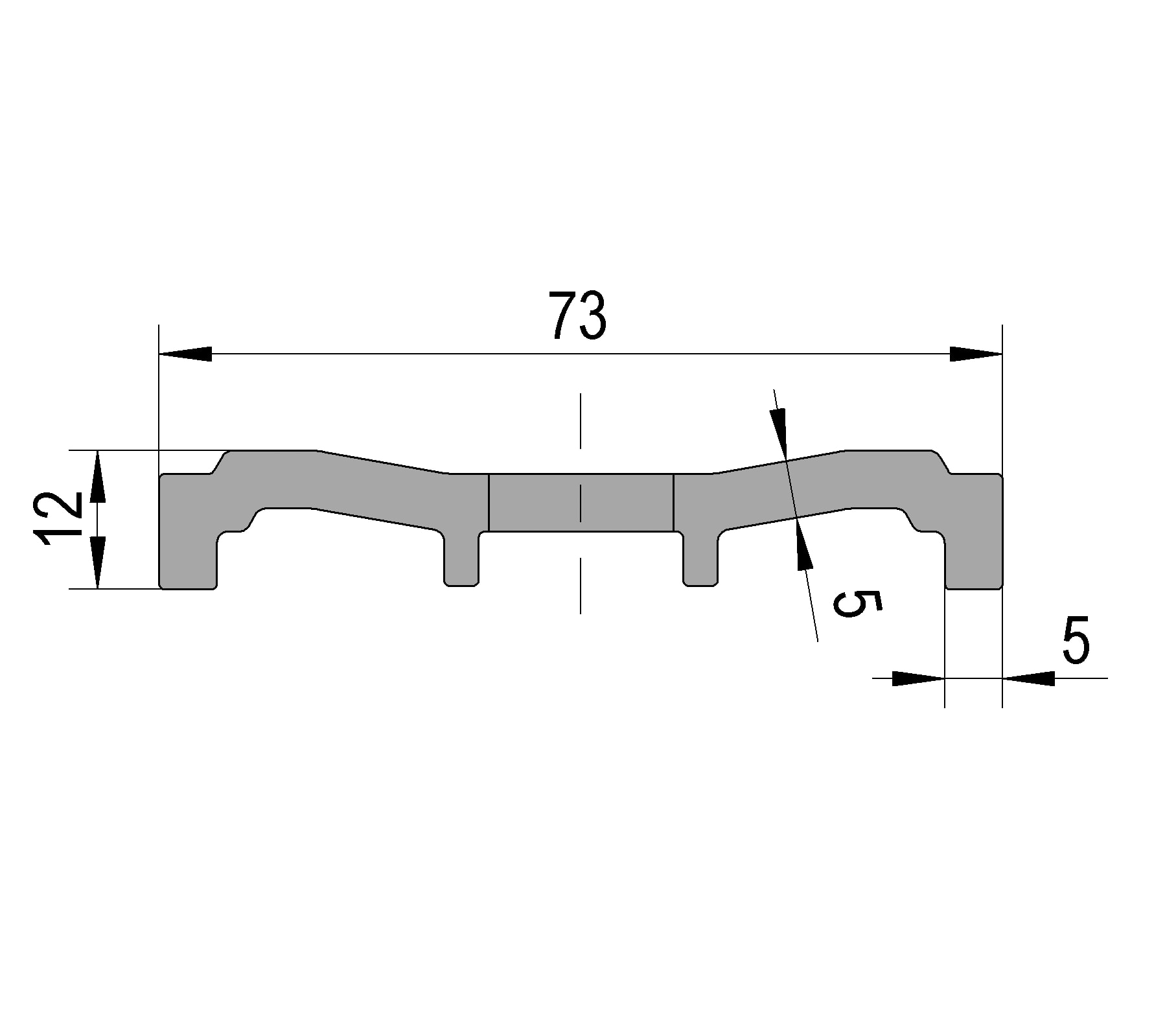

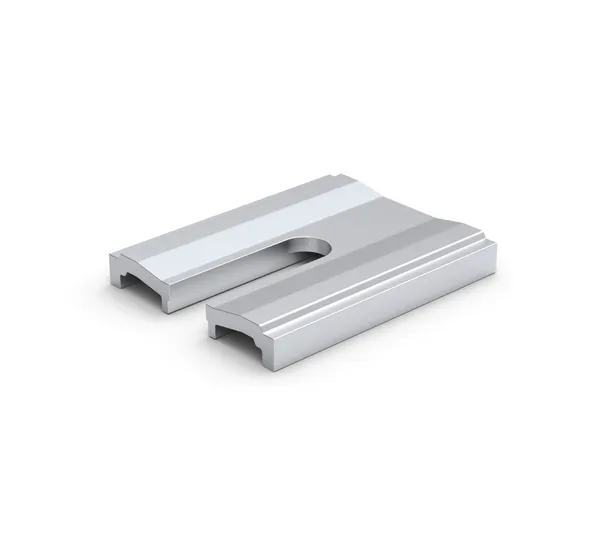

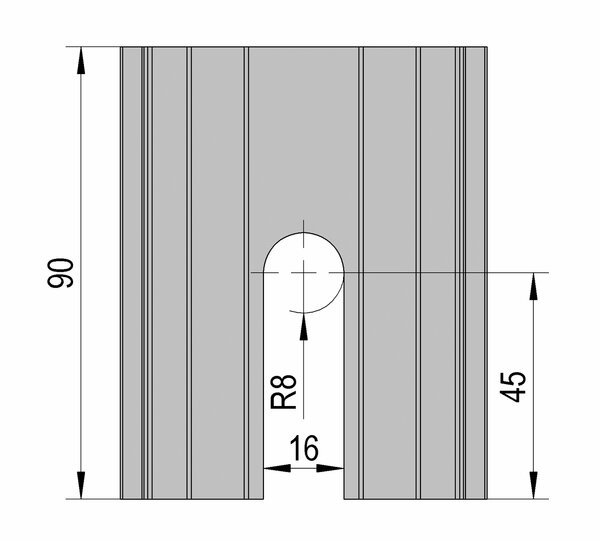

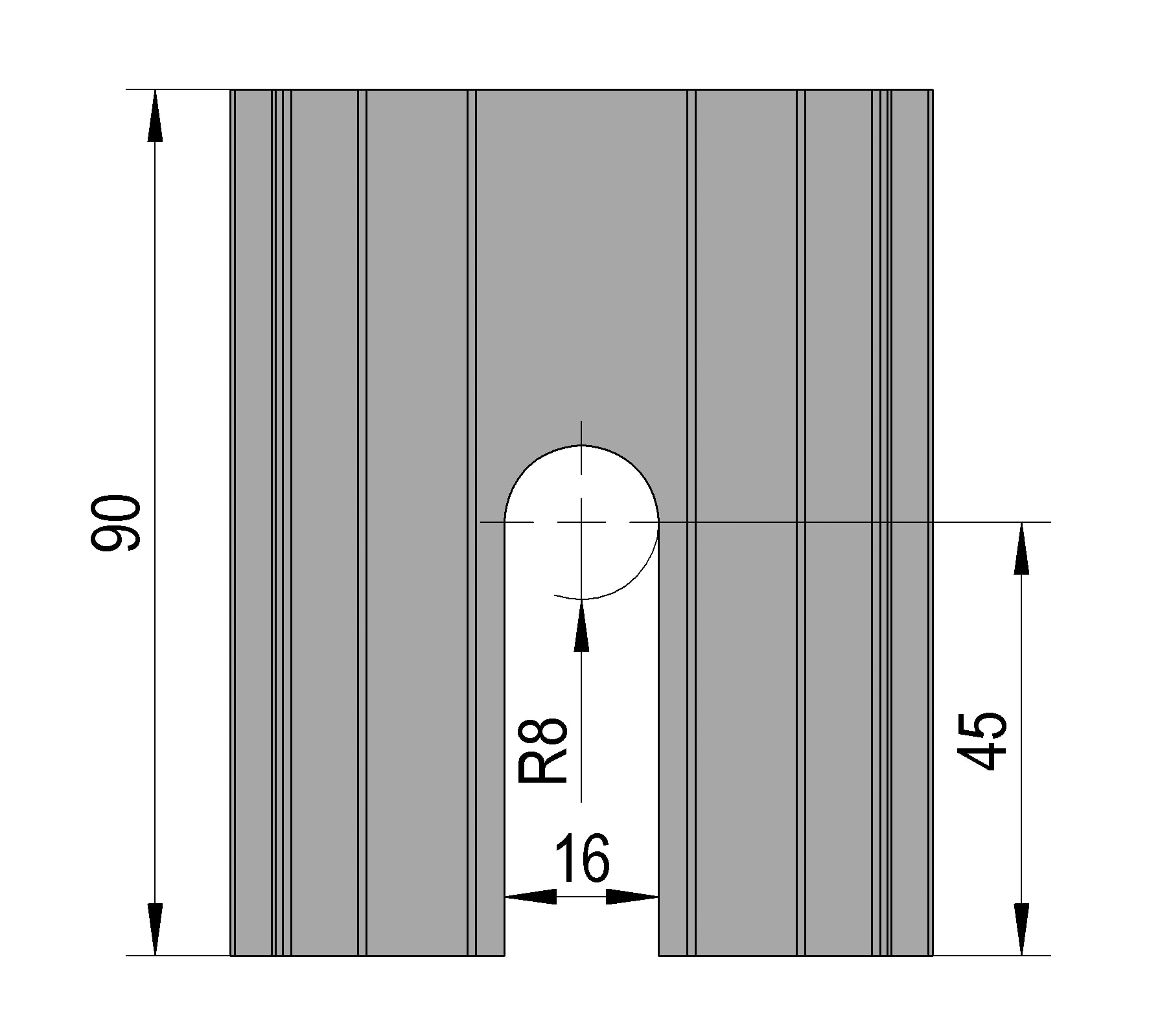

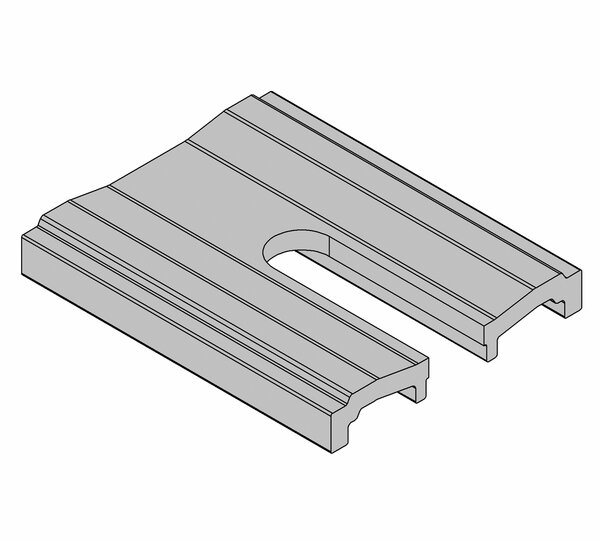

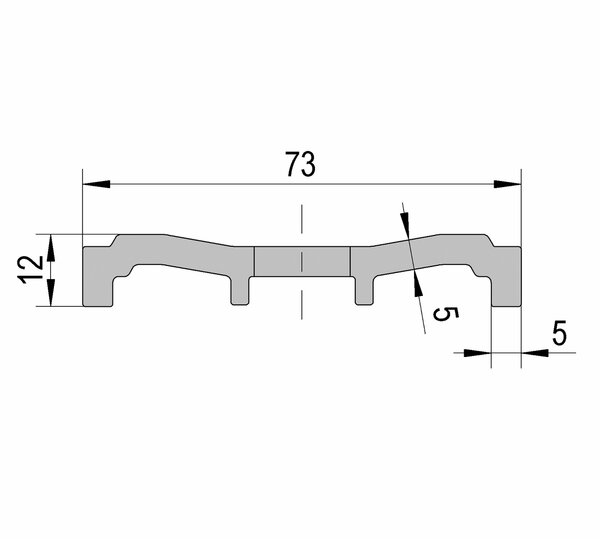

VetroMount®(r) Entwässerungsklotz
(für Bodenprofil U)
Material: Aluminium
Farbe: Alufarbig eloxiert E6 C0
(BO 5403117) (13 Stk): '.........'
HILTI Betonschraube HUS3-H 10
Länge: 100mm
VE: 50 Stück
Material: Stahl verzinkt für Innenbereich
(BO 5211160) (Stk): '.........'
HILTI Betonschraube HUS-HR 10
Länge: 105mm
VE: 25 Stück
Material: Edelstahl V4A für Außenbereich
(BO 5211161) (Stk): '.........'
VetroMount®(r) Montagehilfe
(BO 5403116) (Stk): '.........'
Distanzgummi für Glaselemente
Länge: 1000mm
Dicke: 5mm für 12,76/13,52mm
(BO 5403024) (Stk): '.........'
Dicke: 5mm für 16,76/17,52mm
(BO 5403025) (Stk): '.........'
Dicke: 5mm für 20,76/21,52mm
(BO 5403026) (Stk): '.........'
Dicke: 10mm für 12,76/13,52mm
(BO 5403027) (Stk): '.........'
Dicke: 10mm für 16,76/17,52mm
(BO 5403028) (Stk): '.........'
Dicke: 10mm für 20,76/21,52mm
(BO 5403029) (Stk): '.........'
