VetroMount® Ecke für Bodenprofil U

Artikelnummer: BO5403180

Beschreibung

Die vorgefertigte Ecke für das VetroMount® Bodenprofil U ermöglicht eine passgenaue 90° Eckverbindung des Grundprofils, ohne dass Gehrungsschnitte vorgenommen werden müssen. Das Eckstück lässt sich mithilfe der VetroMount® Verbindungsstifte einfach an die angrenzenden Profilabschnitte anschließen.

Über die Produktserie VetroMount:
Das von den Bohle Ingenieuren entwickelte Geländersystem VetroMount® (mit AbP) ist mit wenigen Handgriffen zeit- und kostensparend montiert. Grund dafür sind die praktische Profilbefestigung sowie die patentierten Glaslager: Dank der wenigen Befestigungspunkte der Profile und durch den Einsatz einfacher Betonschrauben gelingt die Profilmontage besonders schnell. Die anschließende Glasfixierung basiert auf der genialen Idee des Kabelbinderprinzips. Es sorgt dafür, dass Glasscheiben mithilfe einer einfachen Zug-Druck-Bewegung 100 %-ig sicher im Profil verankert sind. Einsetzen, Ausrichten, Sichern - mit drei intuitiven Schritten gelingt das perfekte Geländersystem. Im Revisionsfall ermöglicht ein cleverer Lösemechanismus zudem die schnelle Demontage.

Alles anzeigen Weniger anzeigen

Verbindungsstifte BO 5403113 nicht im Lieferumfang enthalten.

Anwendungs-Hinweis:
90° Winkel

Ihre Vorteile

Unsichtbare Verschweißung im Eckbereich
Keine Gehrungsschnitte im Grundprofil erforderlich

Technische Details

Farbe

Alufarbig

Farbnorm

Material

Aluminium

Montageart

Aufsatzmontage

Oberfläche

Eloxiert

Oberflächenbehandlung

E6 gebeizt

Produktserie

VetroMount

Verpackungsinhalt

1 Stück

max. Holmlast

1 kN

Downloads

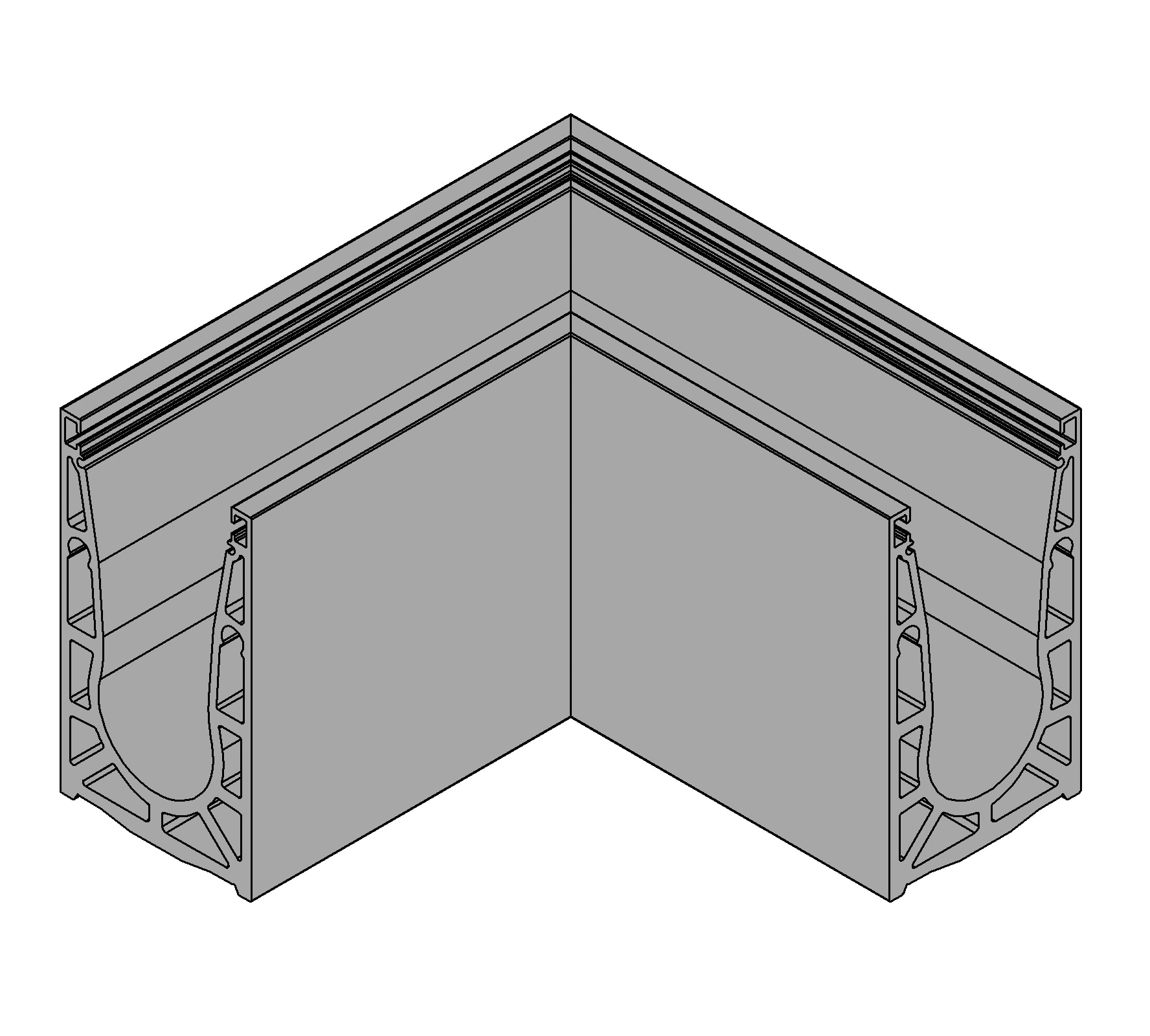

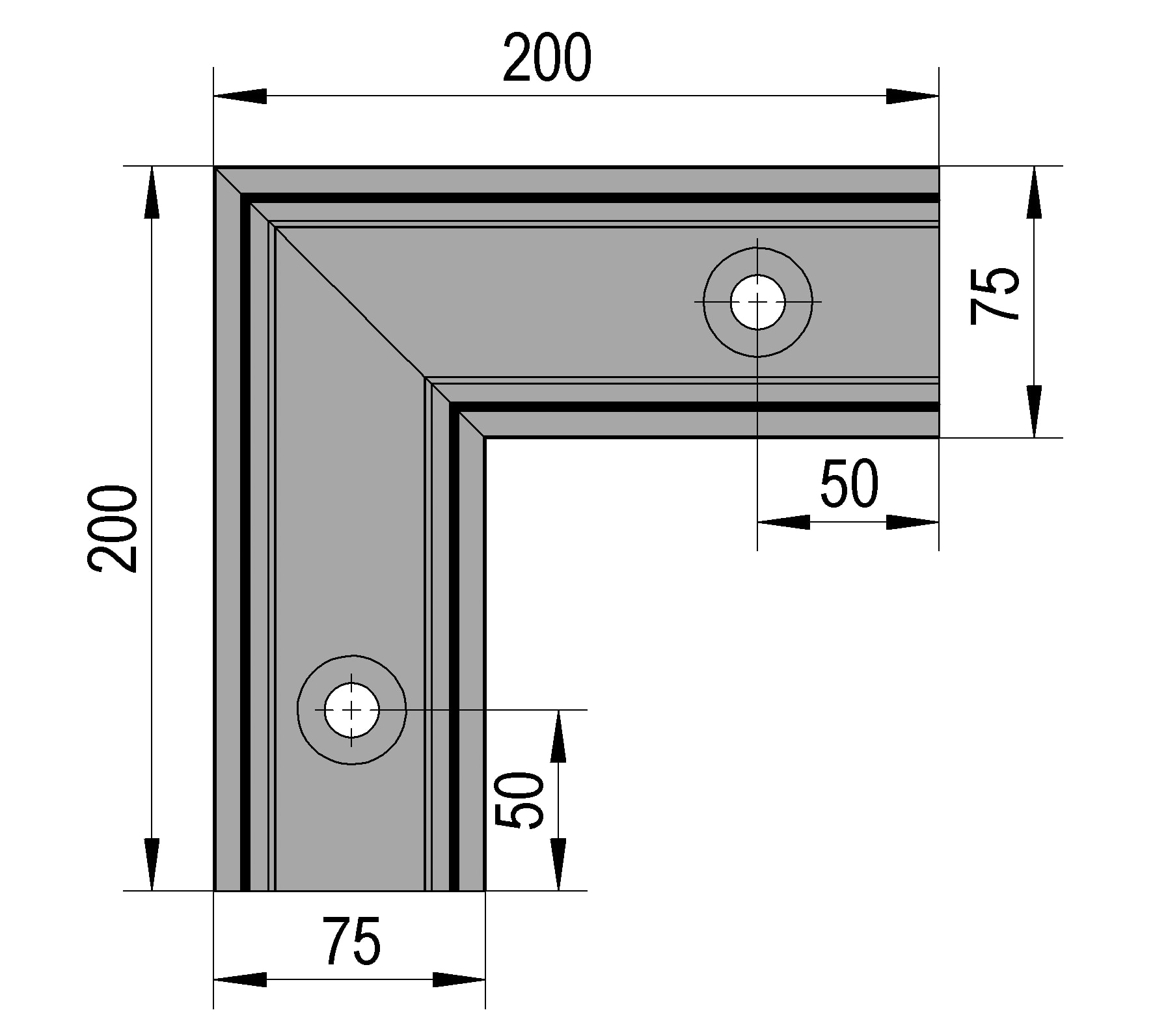

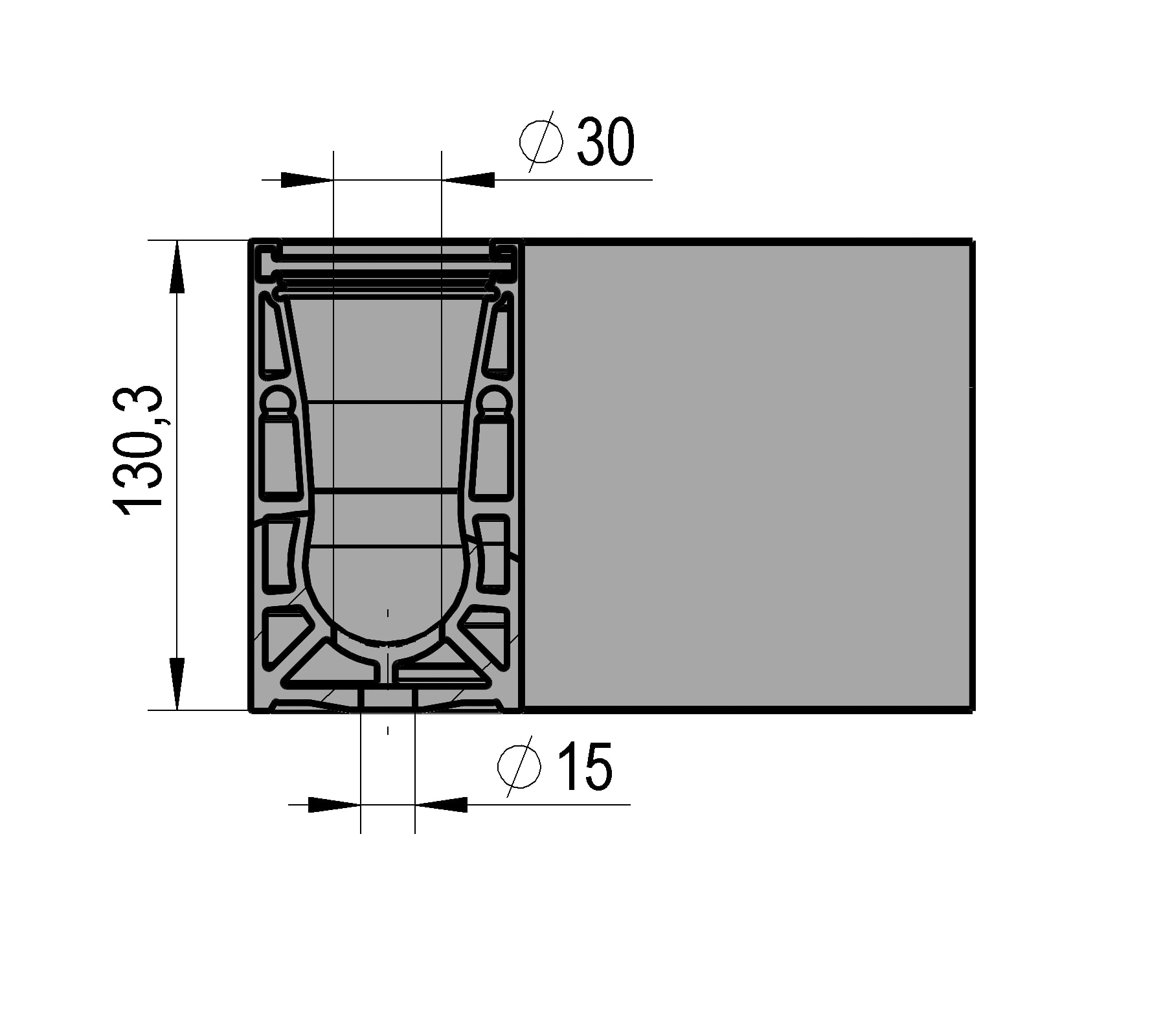

Zeichnungen

jpg


jpg


jpg


jpg


Für weitere Zeichnungen loggen Sie sich bitte ein:

Ausschreibungstext

BOHLE Glasgeländersystem VetroMount® Bodenprofil U
(Aufsatzmontage)

Systemstatik des Herstellers lt.

DIN18008 / AbP liegt vor

Hersteller: Bohle AG

Einsatzbereich:

Innen- und Außenbereich

Erforderliche Verschraubung: alle 400 mm

Statischer Nachweis:

Öffentlich / Holmlast (kN/m): 1,0

Privat / Holmlast (kN/m): 0,5

Montagearten:

- Beton und Stahl

- Attiken ab 400 mm

- geprüftes emailliertes Glas

mit statischer Berechnung: '.........'

ohne statischer Berechnung: '.........'

Für auswählbare Glasdicken:

- 12,76 mm & 13,52 mm

- 16,76 mm & 17,52 mm

- 20,76 mm & 21,52 mm

max. Glashöhe (mm): 1300

Glasbreite ab (mm): 300

Montagemerkmale mit Glas:

- patentierte Befestigung (3 Schritte)

- stufenlose Ausrichtung

- sicherer Einbau von der absturzabgewandten Seite

- schnelle Demontage gesamte Glasscheibe

VetroMount®(r) Bodenprofil U (Aufsatzmontage)

Farbe: Alufarbig eloxiert E6 C0

Länge 2500 mm (BO 5403008) (Stk): '.........'

Länge 5000 mm (BO 5403010) (Stk): '.........'

VetroMount®(r) Montage-Set

(Glaslager / Gummidichtung)

Montageset ohne Abdeckprofil

12,76 mm Länge 2,5 m (BO 5403084) (Stk.): '.........'

13,52 mm Länge 2,5 m (BO 5403086) (Stk.): '.........'

16,76 mm Länge 2,5 m (BO 5403090) (Stk.): '.........'

17,52 mm Länge 2,5 m (BO 5403092) (Stk.): '.........'

20,76 mm Länge 2,5 m (BO 5403096) (Stk.): '.........'

21,52 mm Länge 2,5 m (BO 5403098) (Stk.): '.........'

12,76 mm Länge 5,0 m (BO 5403085) (Stk.): '.........'

13,52 mm Länge 5,0 m (BO 5403087) (Stk.): '.........'

16,76 mm Länge 5,0 m (BO 5403091) (Stk.): '.........'

17,52 mm Länge 5,0 m (BO 5403093) (Stk.): '.........'

20,76 mm Länge 5,0 m (BO 5403097) (Stk.): '.........'

21,52 mm Länge 5,0 m (BO 5403099) (Stk.): '.........'

Montageset mit Abdeckprofil

12,76 mm Länge 2,5 m (BO 5403068) (Stk.): '.........'

13,52 mm Länge 2,5 m (BO 5403070) (Stk.): '.........'

16,76 mm Länge 2,5 m (BO 5403074) (Stk.): '.........'

17,52 mm Länge 2,5 m (BO 5403076) (Stk.): '.........'

20,76 mm Länge 2,5 m (BO 5403080) (Stk.): '.........'

21,52 mm Länge 2,5 m (BO 5403082) (Stk.): '.........'

12,76 mm Länge 5,0 m (BO 5403069) (Stk.): '.........'

13,52 mm Länge 5,0 m (BO 5403071) (Stk.): '.........'

16,76 mm Länge 5,0 m (BO 5403075) (Stk.): '.........'

17,52 mm Länge 5,0 m (BO 5403077) (Stk.): '.........'

20,76 mm Länge 5,0 m (BO 5403081) (Stk.): '.........'

21,52 mm Länge 5,0 m (BO 5403083) (Stk.): '.........'

OPTIONALES ZUBEHÖR

VetroMount®(r) Abdeckprofil oben

Material: Aluminium

Farbe: Alufarbig eloxiert E6 C0

Länge 2,5 m (BO 5403016) (Stk): '.........'

Länge 5,0 m (BO 5403018) (Stk): '.........'

Farbe: Edelstahleffekt eloxiert E4 C31

Länge 2,5 m (BO 5403017) (Stk): '.........'

Länge 5,0 m (BO 5403019) (Stk): '.........'

VetroMount®(r) Abdeckprofil seitlich

Material: Aluminium

Farbe: Alufarbig eloxiert E6 C0

Länge 2,5 m (BO 5403012) (Stk): '.........'

Länge 5,0 m (BO 5403014) (Stk): '.........'

Farbe: Edelstahleffekt eloxiert E4 C31

Länge 2,5 m (BO 5403013) (Stk): '.........'

Länge 5,0 m (BO 5403015) (Stk): '.........'

VetroMount®(r) Bauanschlussprofile

Material: Aluminium

Farbe: Alufarbig eloxiert E6 C0

Öffnungsweite (mm): 3

Länge 2,5 m (BO 5403036) (Stk): '.........'

Farbe: Alufarbig eloxiert E6 C0

Öffnungsweite (mm): 10+20

Länge 2,5 m (BO 5403037) (Stk): '.........'

VetroMount®(r) Bodenanschlussprofile

Material: Aluminium

Farbe: Alufarbig eloxiert E6 C0

Länge 2,5 m (BO 5403038) (Stk): '.........'

VetroMount®(r) Zwischenverbinder

(zur Drainage)

Material: Aluminium

VetroMount®(r) Zwischenverbinder überlappend

(Verwendung ohne Abdeckprofile)

Farbe: Alufarbig eloxiert E6 C0

(BO 5403020) (Stk): '.........'

VetroMount®(r) Zwischenverbinder flächenbündig

(Verwendung ohne Abdeckprofile)

Farbe: Alufarbig eloxiert E6 C0

(BO 5403021) (Stk): '.........'

VetroMount®(r) Zwischenverbinder flächenbündig

(Verwendung mit Abdeckprofile)

Farbe: Alufarbig eloxiert E6 C0

(BO 5403022) (Stk): '.........'

Farbe: Edelstahleffekt eloxiert E4 C31

(BO 5403023) (Stk): '.........'

VetroMount®(r) Verbindungsstifte

(für Grundprofil und Zwischenverbinder zur Drainage)

50 mm Länge/Dm 8 mm (BO 5403113) (Stk.): '.........'

VetroMount®(r) Endkappen

(für Bodenprofil)

Material: Aluminium

VetroMount®(r) Endkappen ohne Abdeckprofile

Farbe: Alufarbig eloxiert E6 C0

(BO 5403108) (Stk): '.........'

Farbe: Edelstahleffekt eloxiert E4 C31

(BO 5403109) (Stk): '.........'

VetroMount®(r) Endkappen mit Abdeckprofile

Farbe: Alufarbig eloxiert E6 C0

(BO 5403110) (Stk): '.........'

Farbe: Edelstahleffekt eloxiert E4 C31

(BO 5403111) (Stk): '.........'

VetroMount®(r) Ecken

(für Bodenprofil U)

Material: Aluminium

VetroMount®(r) Ecke für Bodenprofil U

Farbe: Alufarbig eloxiert E6 C0

(BO 5403180) (Stk): '.........'

VetroMount®(r) Entwässerungsklotz

(für Bodenprofil U)

Material: Aluminium

Farbe: Alufarbig eloxiert E6 C0

(BO 5403117) (13 Stk): '.........'

HILTI Betonschraube HUS3-H 10

Länge: 100mm

VE: 50 Stück

Material: Stahl verzinkt für Innenbereich

(BO 5211160) (Stk): '.........'

HILTI Betonschraube HUS-HR 10

Länge: 105mm

VE: 25 Stück

Material: Edelstahl V4A für Außenbereich

(BO 5211161) (Stk): '.........'

VetroMount®(r) Montagehilfe

(BO 5403116) (Stk): '.........'

Distanzgummi für Glaselemente

Länge: 1000mm

Dicke: 5mm für 12,76/13,52mm

(BO 5403024) (Stk): '.........'

Dicke: 5mm für 16,76/17,52mm

(BO 5403025) (Stk): '.........'

Dicke: 5mm für 20,76/21,52mm

(BO 5403026) (Stk): '.........'

Dicke: 10mm für 12,76/13,52mm

(BO 5403027) (Stk): '.........'

Dicke: 10mm für 16,76/17,52mm

(BO 5403028) (Stk): '.........'

Dicke: 10mm für 20,76/21,52mm

(BO 5403029) (Stk): '.........'
