Glas-Klemmprofil, Klemmstück

Verpackungsinhalt wählen

Glasdicke wählen

Artikelnummer: BO5201906

Beschreibung

Das schlanke Wandanschlussprofil ist die perfekte Lösung für alle Raumteiler oder Ganzglasanlagen, bei denen Transparenz von großer Bedeutung ist.

Das Glas wird in das Grundprofil (BO 5201780 / -81) eingesetzt und mit Klemmbacken für die entsprechende Glasdicke befestigt. Die Klemmbacken sind als 10er Set (BO 5201787- 90) oder einzeln als Ersatzteile (BO 5201905 - 08) verfügbar und können auch noch nachträglich montiert werden. Mittels der vorbeklebten Einlagen auf Grundprofil und Klemmbacken fixieren sie sicher ESG und VSG mit einer Dicke von 8 - 15 mm und sind schnell und komfortabel zu verbauen. Die schmalen Klips-Blenden in den Oberflächen Aluminium (BO 5201782), Edelstahl (BO 5201783), schwarz (BO 5201784) und poliert (BO 5201786) verleihen dem System eine hochwertige und zugleich filigrane Optik. Ebenfalls sind die Blenden in der Oberfläche roh (BO 5201785) verfügbar und bieten die Möglichkeit einer individuellen Beschichtung.

Alles anzeigen Weniger anzeigen

Anwendungs-Hinweis:
Für 5000 mm Grundprofil werden 2 Klemmbackensets und 2 Abdeckprofile (5000 mm) benötigt. Für 2500 mm Grundprofil wird 1 Klemmbackenset und 1 Abdeckprofil (5000 mm) benötigt.

Ihre Vorteile

Keine Glasbearbeitung erforderlich
Einfache Klemm-Montage
Mit Einlagen vorbeklebte Grundprofile und Klemmbacken
Klemmbacken mit passenden Schrauben und Dichtungen für Glasdicken 8 – 15 mm
Die Klemmbacken sind als 10er Set (BO 5201787- 90) oder einzelnd als Ersatzteile (BO 5201905 - 08) verfügbar.

Technische Details

Glasdicke

10 - 10,76 mm

Glasdicke ESG

10 mm

Glasdicke VSG

10,76 mm

Länge

60 mm

Material

Aluminium

Oberfläche

Roh

Verpackungsinhalt

1 Stück

Lieferumfang

1 Stück

je 1 Klemmstück mit vorbeklebter Glaseinlage und Schraube

Downloads

pdf

Anleitungen

Glas-Klemmprofil - Glass clamping profile - Instruction Manual

pdf

Planungshilfen

Glas-Klemmprofil - Glass clamping profile - Bestellhilfe / ordering aid

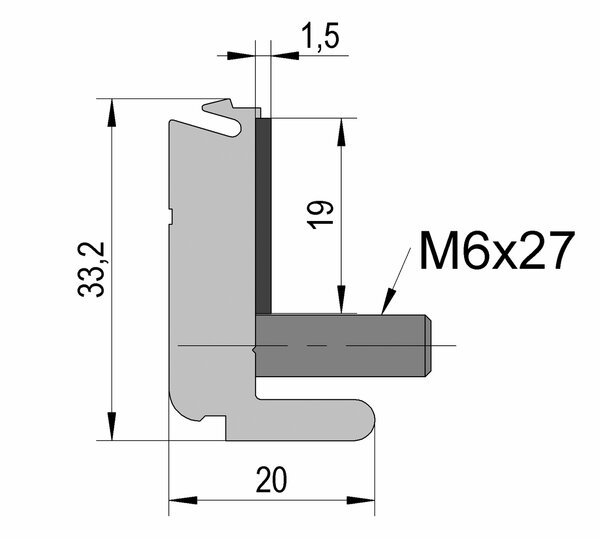

Zeichnungen

jpg


jpg


jpg


jpg


jpg


jpg


jpg


jpg


jpg


jpg


jpg


Für weitere Zeichnungen loggen Sie sich bitte ein:
