FrameTec Select 2.0 Verglasungsprofil

Artikelnummer: BO5220842
Speditionsware

Beschreibung

Die sichere und komfortable Installation lässt sich mit der Kombination aus dem zweiteiligen und einteiligen Verglasungsprofil realisieren. Mithilfe hochqualitativer Dichtungen werden die Glasscheiben sicher geklemmt und das komplett ohne Glasbearbeitung.

Das Glas kann bei Bedarf während der Montage im oberen einteiligen Verglasungsprofil gehalten und damit gegen gefährliches Kippen geschützt werden. Das zweiteilige Verglasungsprofil wird auf den Boden und der Wand montiert oder optional ebenfalls an der Decke. Nach der Montage des Grundprofils und der Grunddichtung wird das Glas mit einer Steckleiste und Keildichtung fixiert.

Alles anzeigen Weniger anzeigen
Grund- und Keildichtungen bitte je nach Glasdicke separat bestellen.

Anwendungs-Hinweis:
Verwenden Sie die Artikel BO5220861 für Ecken, BO5220833 für flache 90° - Ecken oder BO 5220834 Längsverbinder für Profilstöße.

Ihre Vorteile

  • Trockenverglasung mit hochqualitativen Dichtungen in Farben schwarz oder grau
  • Vielfältige Einbaukombinationen mit ein- und zweiteiligen Verglasungsprofilen
  • Sichere und bequeme Montage

Technische Details

Ausführung
Zweiteilig
Breite
36,5 mm
Farbe
Schwarz
Farbnorm
RAL 9005
Glanzgrad
Seidenmatt
Glasdicke ESG
8 - 12 mm
Glasdicke VSG
8,76 - 13,52 mm
Höhe
30 mm
Länge
5.000 mm
Material
Aluminium
Oberfläche
Pulverbeschichtet
Produktserie
FrameTec Select 2.0
Alles anzeigen Weniger anzeigen

Lieferumfang

1 Stück
Verglasungsprofil

Downloads

pdf
Anleitungen
FrameTec Select 2.0 - Verglasungsprofile - Glazing profiles - Instruction Manual
pdf
Planungshilfen
FrameTec Select 2.0 - Anfrageformular

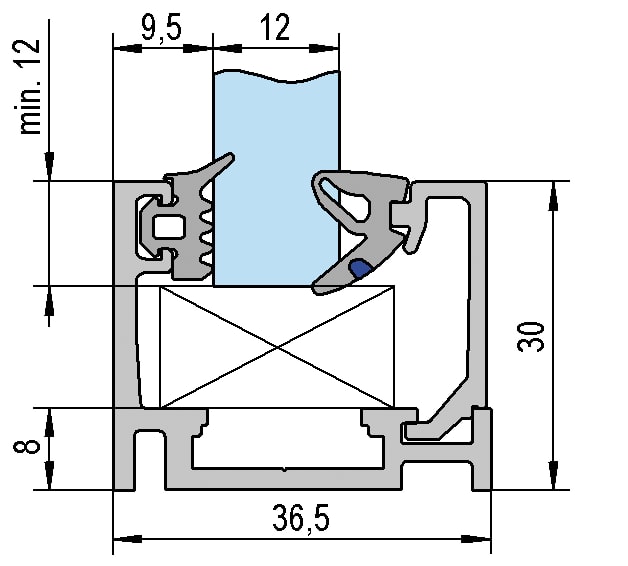

Zeichnungen

jpg
jpg
jpg
jpg
Für weitere Zeichnungen loggen Sie sich bitte ein:

Ausschreibungstext

BOHLE Glastrennwandsystem FrameTec Select 2.0 Verglasungsprofile ein- und zweiteilig

In 5000mm Länge für ESG und VSG (aus 2x ESG) 8-13,52mm, Profiltiefe 36,5 mm Falztiefe 31,5mm, Block- und Blendrahmen Konstruktionsprinzip zum Einbau in fertige Wandöffnungen im Innenbereich.


Ansichtsbreite Bandseite/Bandgegenseite 30/45mm, Falzbreite 15mm,
Aluminium-Strangpressprofile der Legierung (AlMgSi0,5) EN AW-6060 T66 nach EN 573-3 und EN 755-2, Formtoleranzen nach EN 12020-2,
Eckverbindungen standardmäßig gerade gestoßen und mit Edelstahl Systemeckverbindern verschraubt,
Durchgehende Wandstärke von 2 mm.


Durchgangsbohrungen zur Montage von Wandankern, die mit dem Baukörper verschraubt werden, sind bauseits durchzuführen.
Bandbefestigung im Funktionskanal an zu montierenden Bandaufnahmeplatten aus Edelstahl (keine Fräsungen erforderlich).


Profilkombinationen ohne Statikprofil in der gleichen Ansichtsbreite, für hohe Elemente (bis 2800 mm).
Profilkombinationen mit Statikprofil in der gleichen Ansichtsbreite, für hohe Elemente (bis 4500 mm).


Prüfzeugnis für Schalldämmung nach DIN EN 4109 (max. 37 dB)
90° Eckverbindungen möglich



Ausführungen:
Verglasungsprofil einteilig

     OBERFLÄCHE · ART.-NR.
(  ) Alufarbig eloxiert E6/EV1 · BO 5220843
(  ) Edelstahleffekt eloxiert E1/C31 · BO 5220844
(  ) pulverbeschichtet matt schwarz RAL 9005 · BO 5220845
(  ) Aluminium Roh · BO 5220848

Verglasungsprofil zweiteilig
     OBERFLÄCHE · ART.-NR.
(  ) Alufarbig eloxiert E6/EV1 · BO 5220840
(  ) Edelstahleffekt eloxiert E1/C31 · BO 5220841
(  ) pulverbeschichtet matt schwarz RAL 9005 · BO 5220842
(  ) Aluminium Roh · BO 5220847

Alles anzeigen Weniger anzeigen
