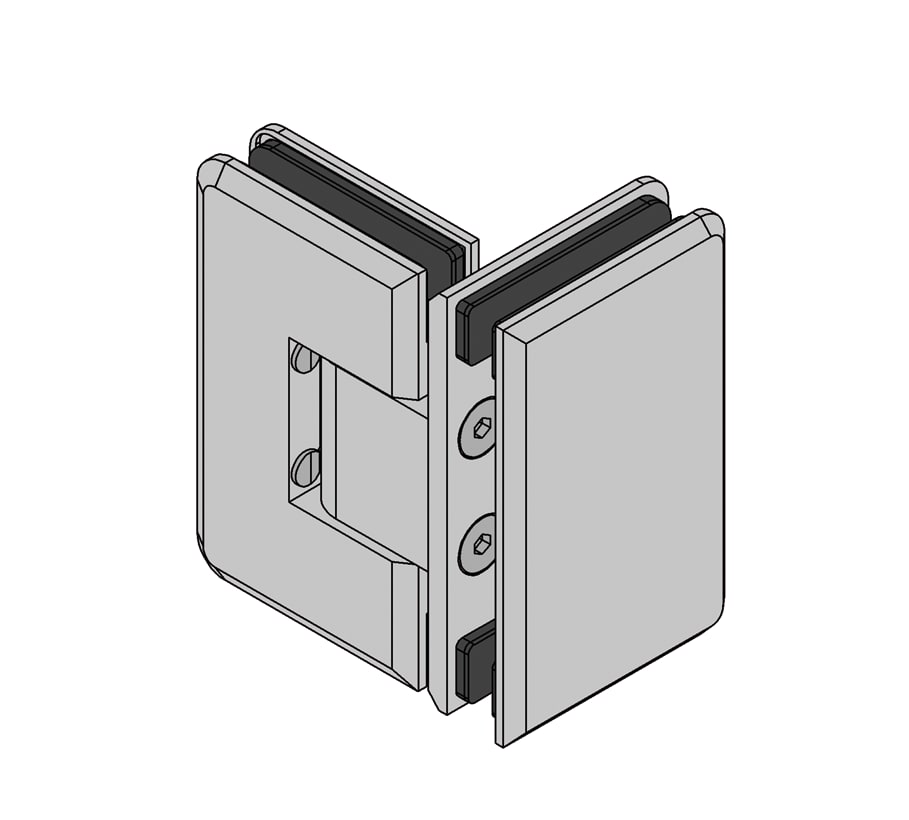

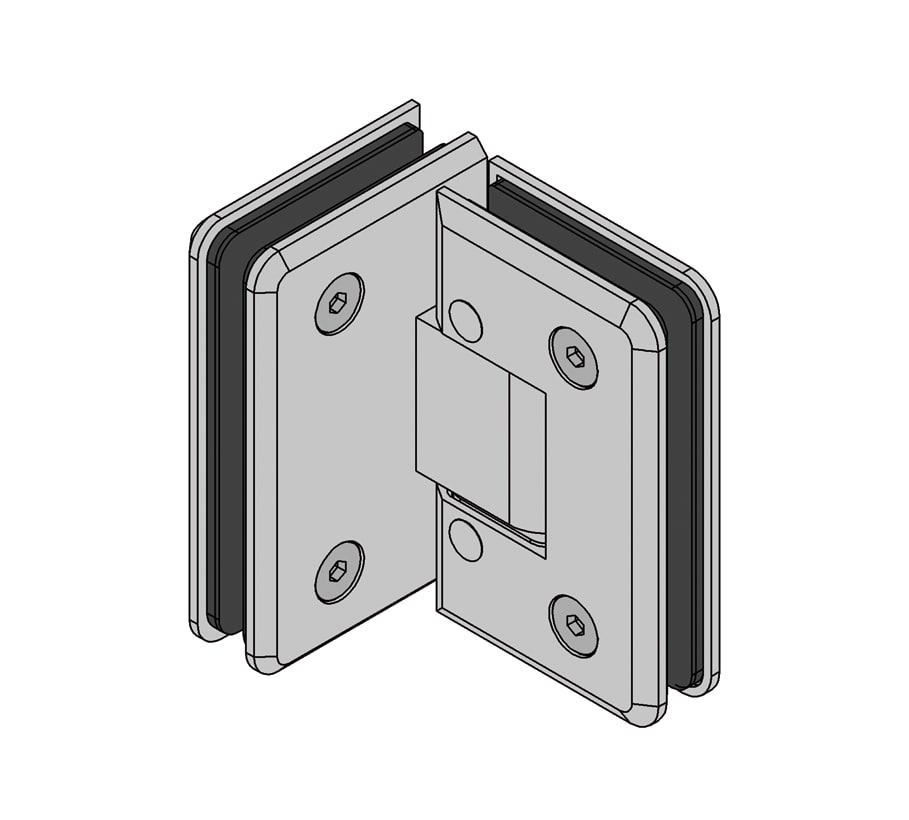

Duschtürband Barcelona Select, Glas-Glas 90°

Produktnummer: BO5219126

Beschreibung

Das Pendelduschtürband Bilbao Select Glas-Glas 90° hat eine Tragkraft von 40 kg. Es lassen sich Türen bis zu max. 1 x 2 m realisieren. Das Band für die 90° Glas-Glas Montage ist für die Anbringung einer Tür an ein feststehendes Glasseitenteil konzipiert.

Barcelona Select verfügt über eine Selbstschließfunktion bis zu einem Öffnungswinkel von ca. +/-15°. Außerhalb dieses Bereiches bleibt das Band in jeder Position stehen. Die Serie Barcelona Select bietet im Vergleich zu Barcelona eine einstellbare Nulllage, die dem Installateur das Ausrichten der Tür enorm erleichtert.

Über die Produktserie Barcelona:
Beschwingte Leichtigkeit – Barcelona ist die perfekte Duschtürbandserie für das komfortable Familienbad. Das harmonische Design mit abgerundeten Ecken ist vielseitig einsetzbar.

Alles anzeigen Weniger anzeigen

Anwendungs-Hinweis:


Ihre Vorteile

  • Selbstschließend ab ca. 15°
  • Stufenlose Nulllageneinstellung

Technische Details

DIN Richtung
DIN rechts und DIN links
Einstellbare Nulllage
Ja
Feststellung
Ohne
Flächenbündig
Nein
Glanzgrad
Glänzend
Glasbearbeitung erforderlich
Ja
Glasdicke ESG
8 - 12 mm
Hebe-Senk-Funktion
Nein
Material
Messing
Montageart
Glas-Glas
Oberfläche
Verchromt
Produktserie
Barcelona
Rückholzone
Ja
Schrauben am Band verdeckt
Nein
Selbstschließend ab
15°
Selbstschließfunktion
Nein
Türart
Pendeltür
Türbreite
1.000 mm
Türgewicht pro Paar max.
40 kg
Türhöhe
2.000 mm
Verpackungsinhalt
1 Stück
Wandbefestigung verdeckt
Nein
Öffnungswinkel
90°
Alles anzeigen Weniger anzeigen

Downloads

pdf
Anleitungen
BO5219126 - Barcelona Select - Instruction Manual
pdf
Anleitungen
Wartungs-und Pflegehinweise

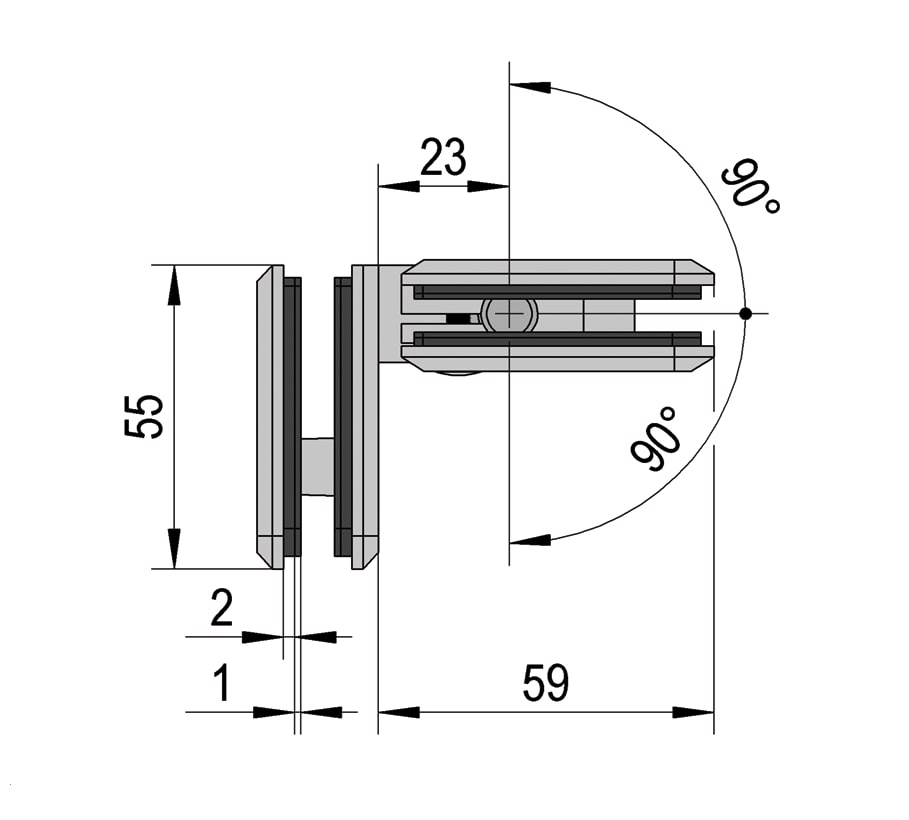

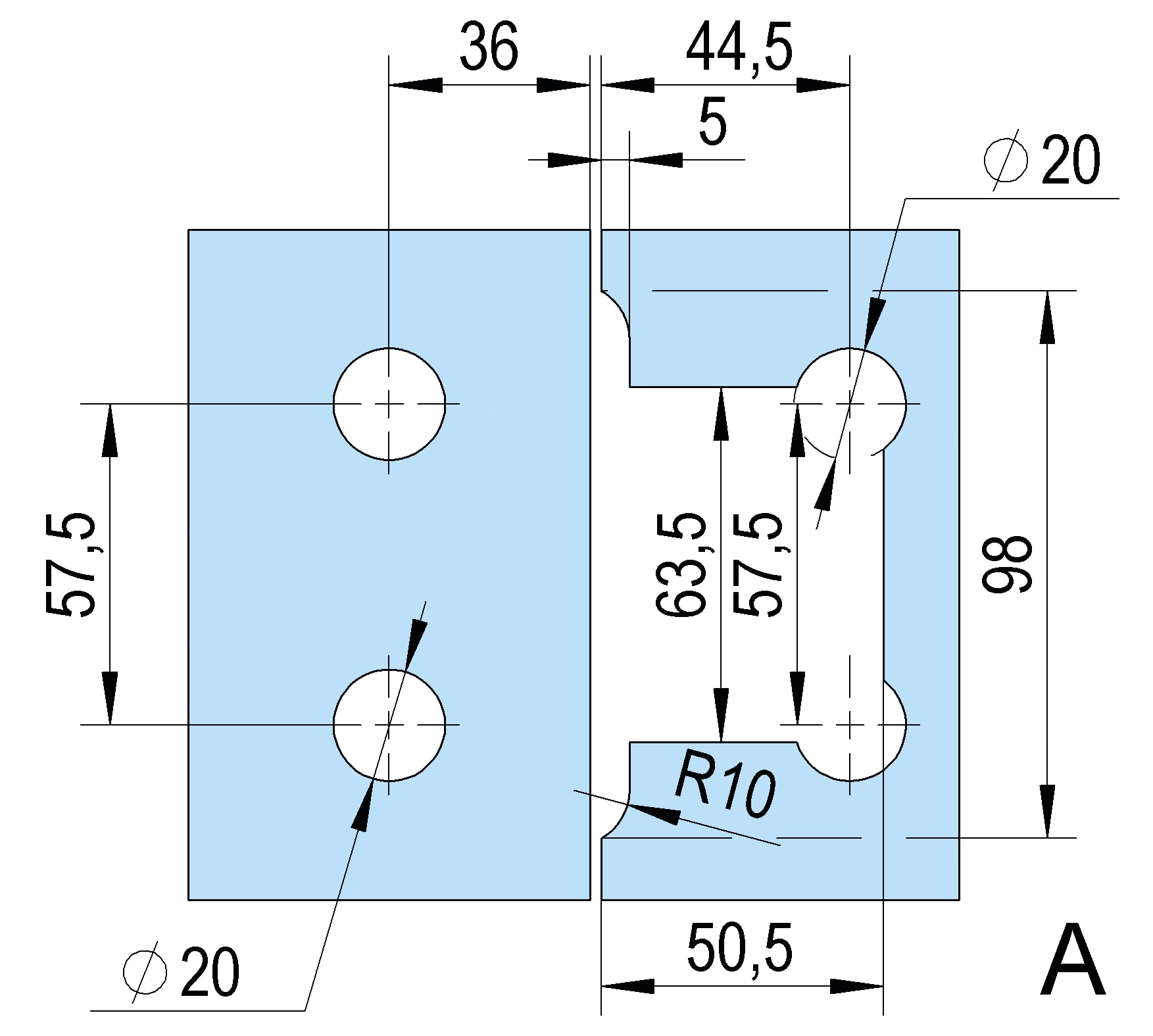

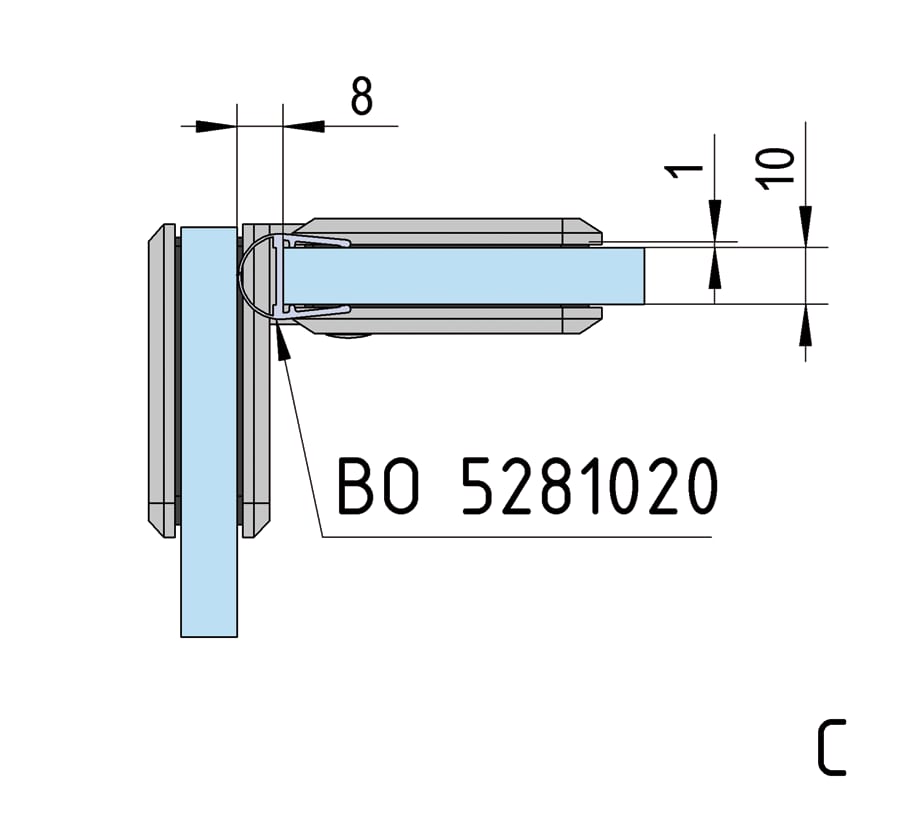

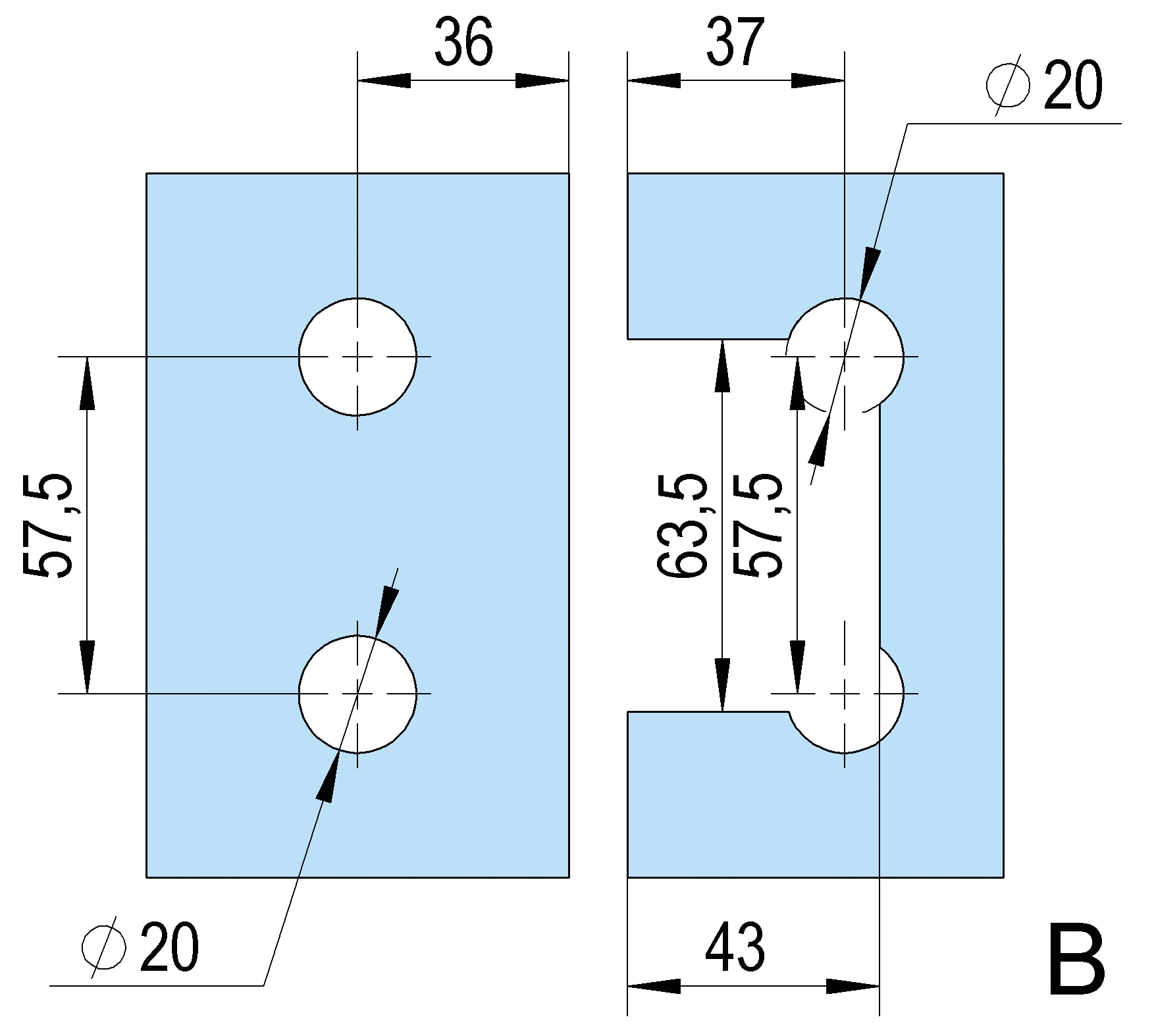

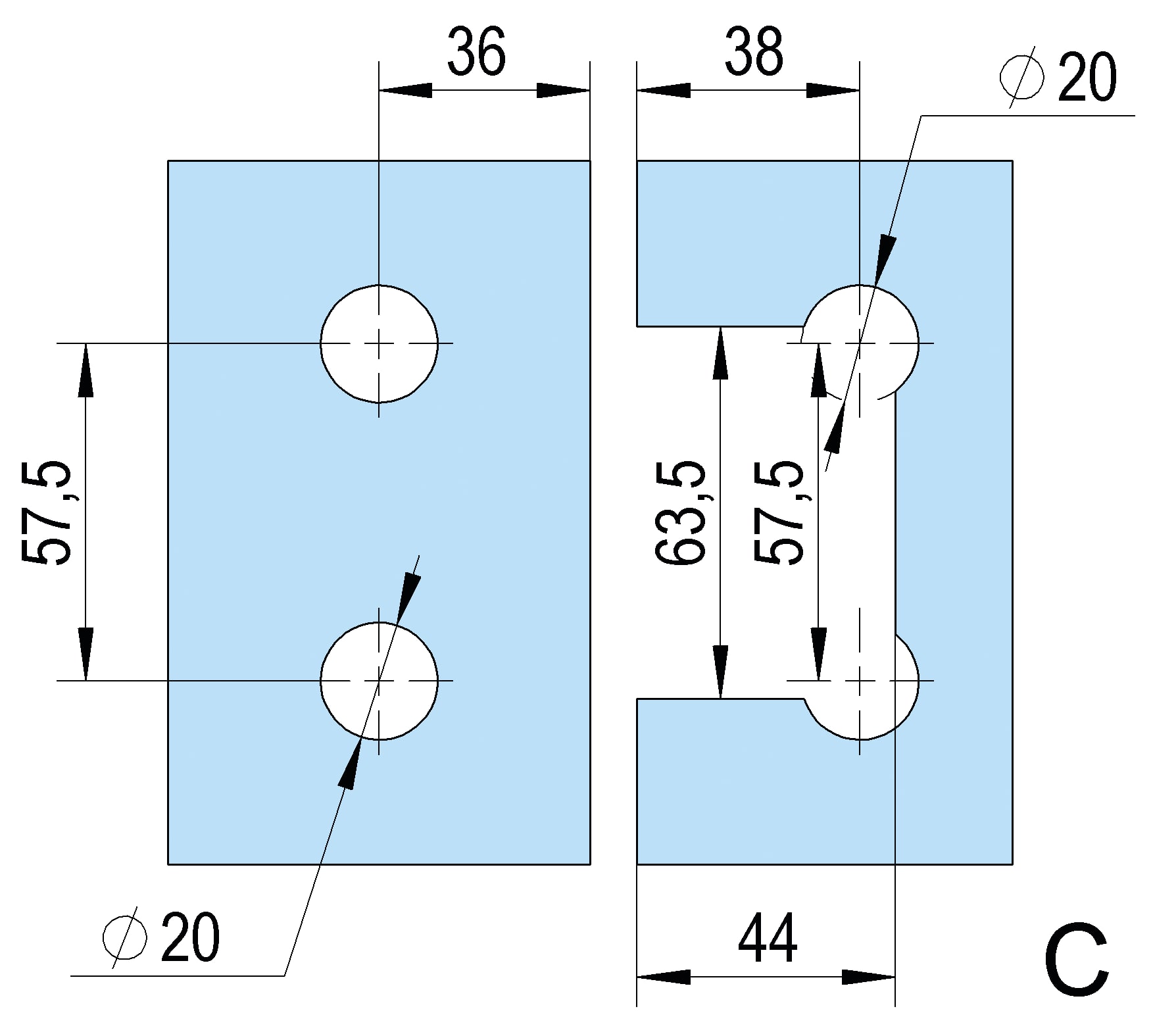

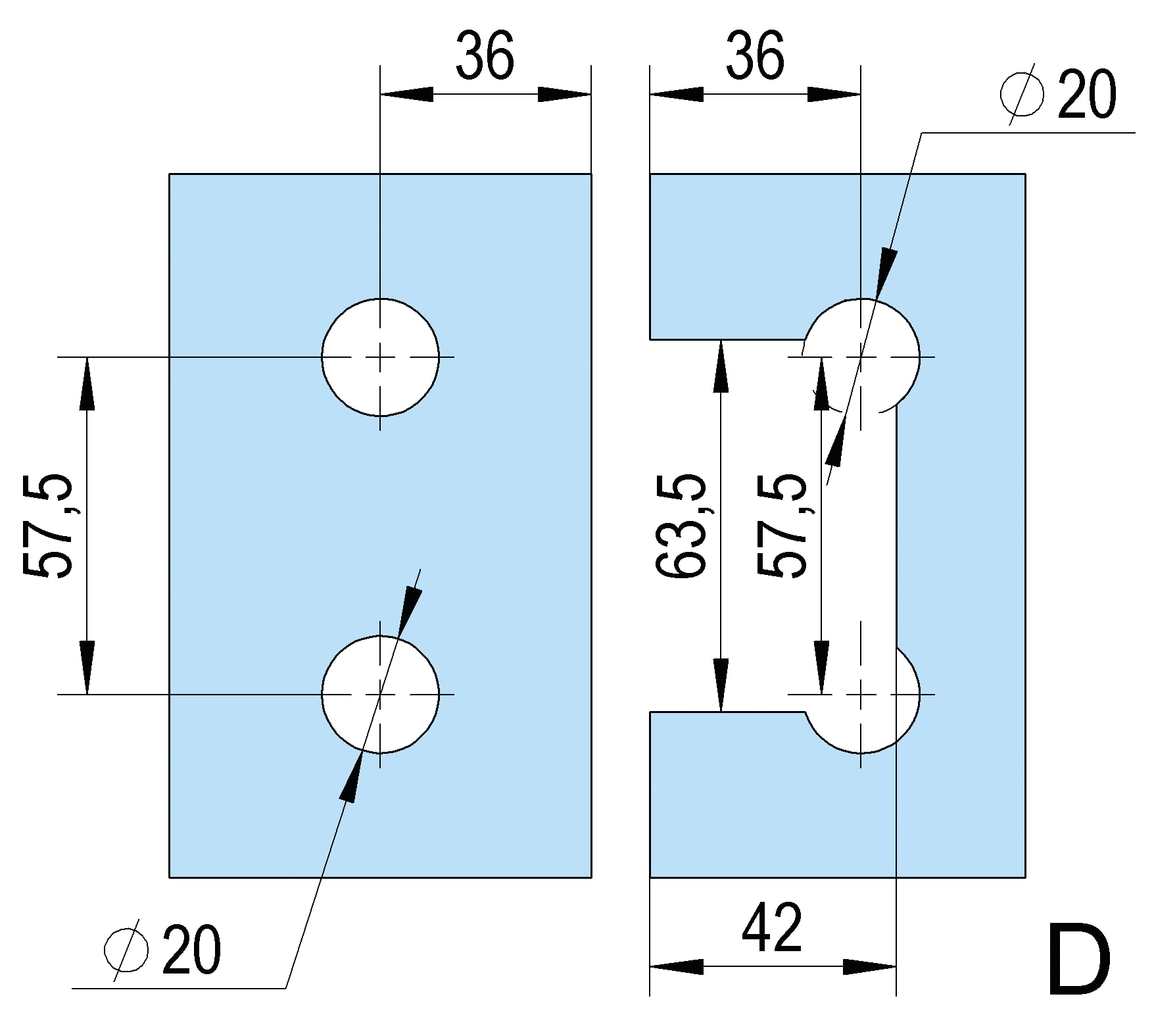

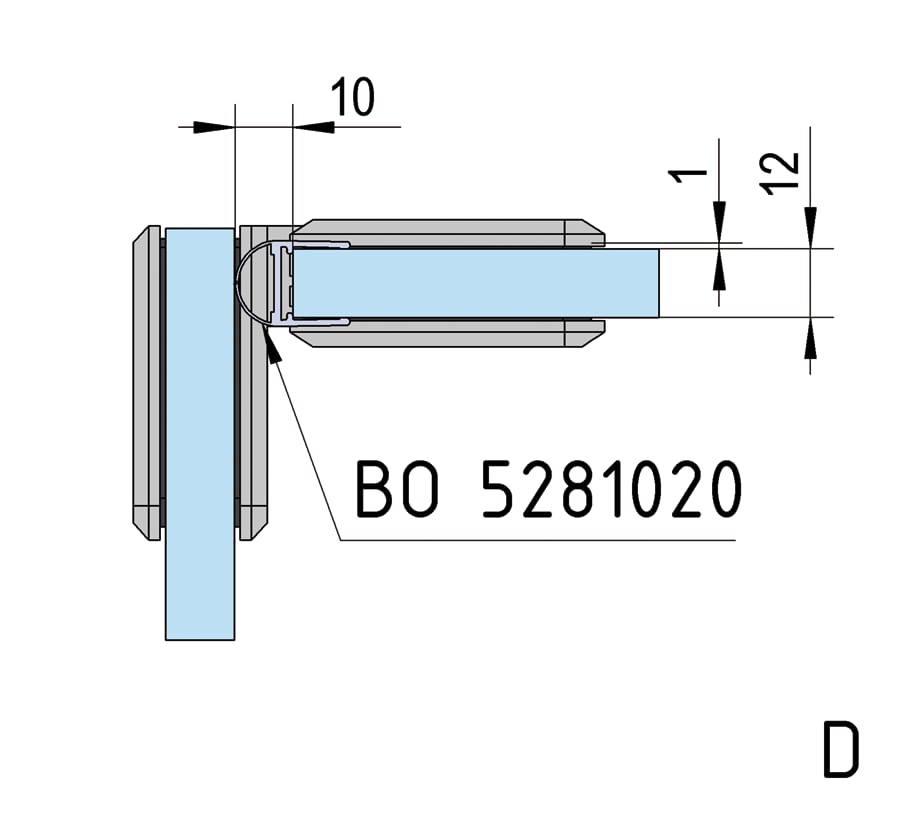

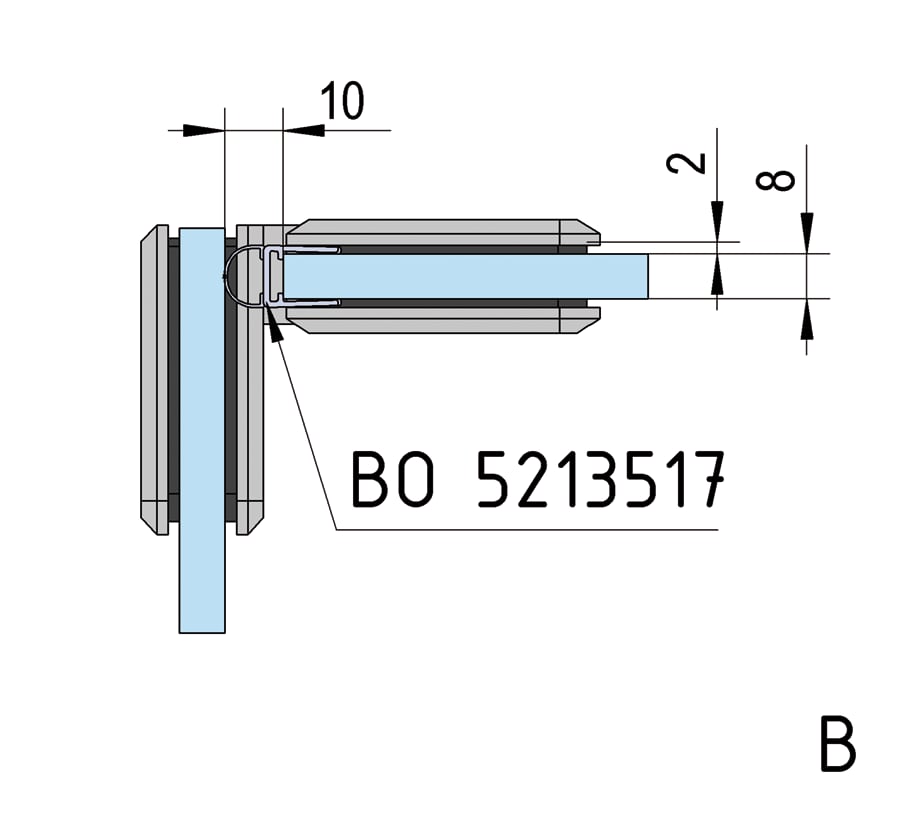

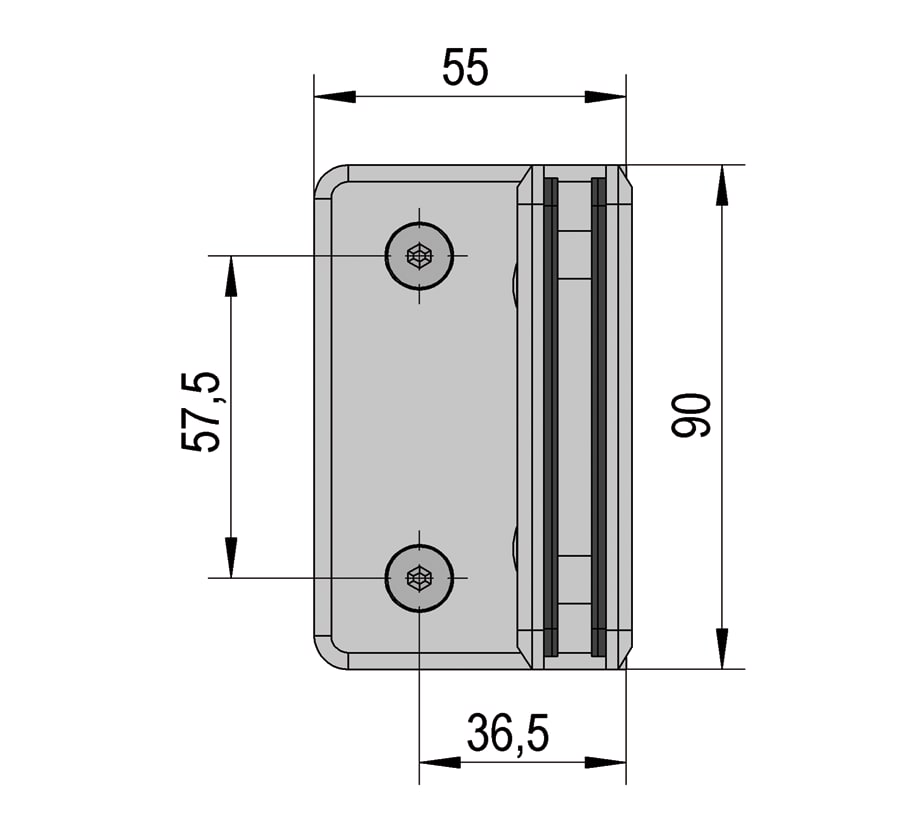

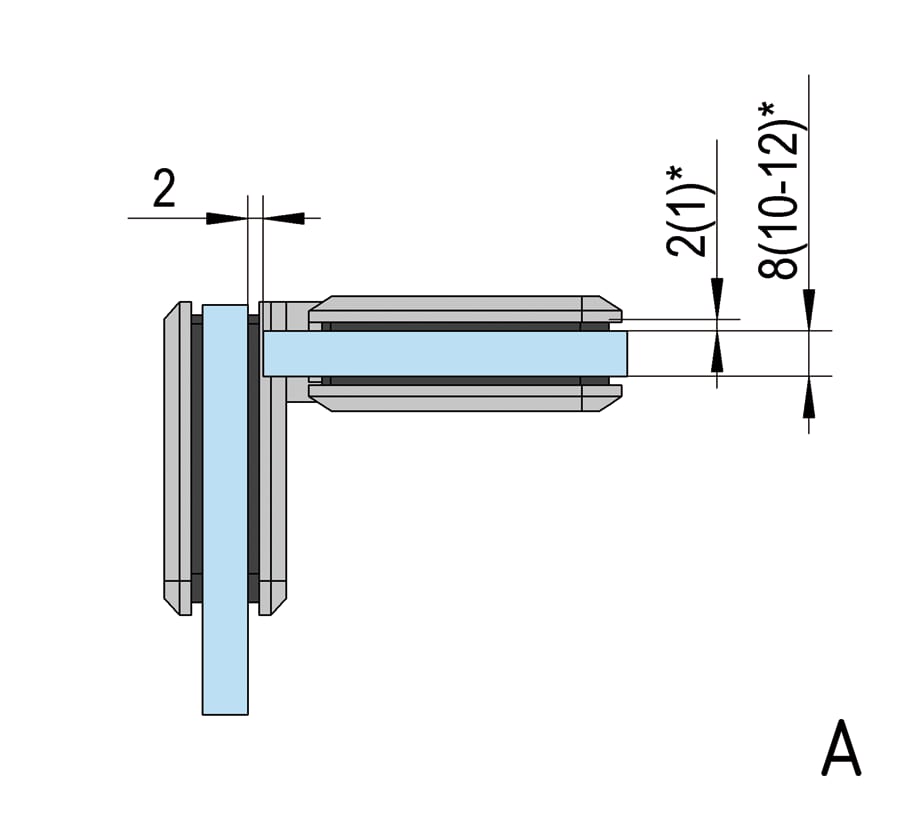

Zeichnungen

jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
Für weitere Zeichnungen loggen Sie sich bitte ein:
