Bodenmontageplatte Alva Selbstschließender Eckbeschlag

Produktnummer: BO5216653

Beschreibung

Mit Alva sind Bodenausnehmungen hinfällig. Mittels einer Bodenplatte wird der Beschlag lediglich mit zwei - statt vier - Schrauben sicher am Untergrund befestigt und ist dabei genauso stabil verankert.

Sollten die beiden vorgesehenen Bohrungen entlang einer Dehnungsfuge verlaufen, ermöglichen alternative Bohrmöglichkeiten eine sichere Befestigung im Untergrund.
Damit die Bohrungen in den Untergrund komfortabel ausgeführt werden können, beträgt der Abstand zwischen Wand und der ersten Bohrung 29 mm und bietet somit ausreichend Platz für ein senkrechtes Bohren mit der Bohrmaschine.
Mithilfe von vier Stellschrauben gelangt die Tür in ihre ideale Position. So ist eine feine Justierung der vertikalen Ausrichtung und der Nulllage bis zu +/-3 mm bzw. +/- 3° möglich. Der Abstand zur Wand, die horizontale Ausrichtung, lässt sich über eine fünfte Stellschraube ebenfalls um +/- 3 mm kinderleicht anpassen.

Alles anzeigen Weniger anzeigen

Anwendungs-Hinweis:


Ihre Vorteile

  • Ideale Positionierung der Tür mitfhilfe von vier Stellschrauben
  • Ausrichtung der Nulllage bis zu ± 3 mm
  • Anpassung des Abstandes zur Wand über eine fünfte Stellschraube
  • Alternative Bohrungen für Montage auf Dehnungsfuge

Technische Details

Material
Edelstahl
Produktserie
Alva
Verpackungsinhalt
1 Set

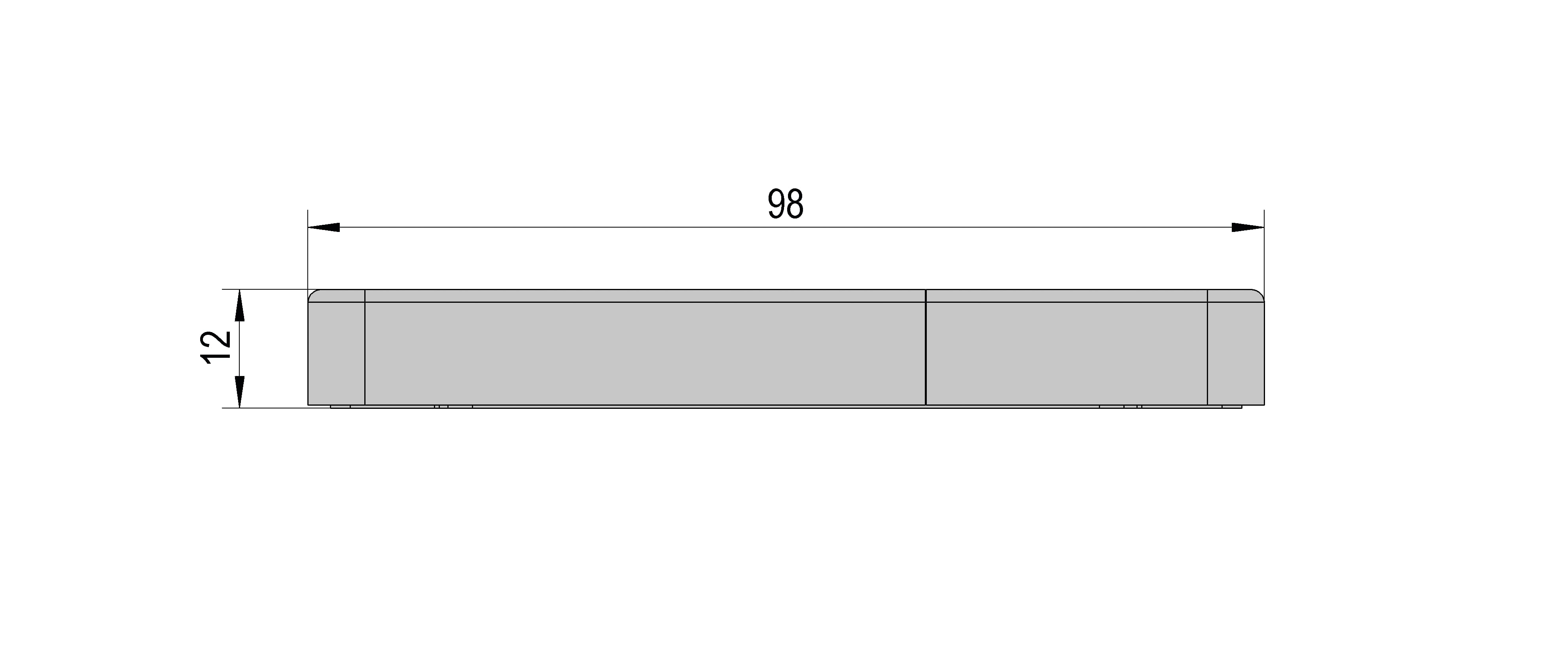

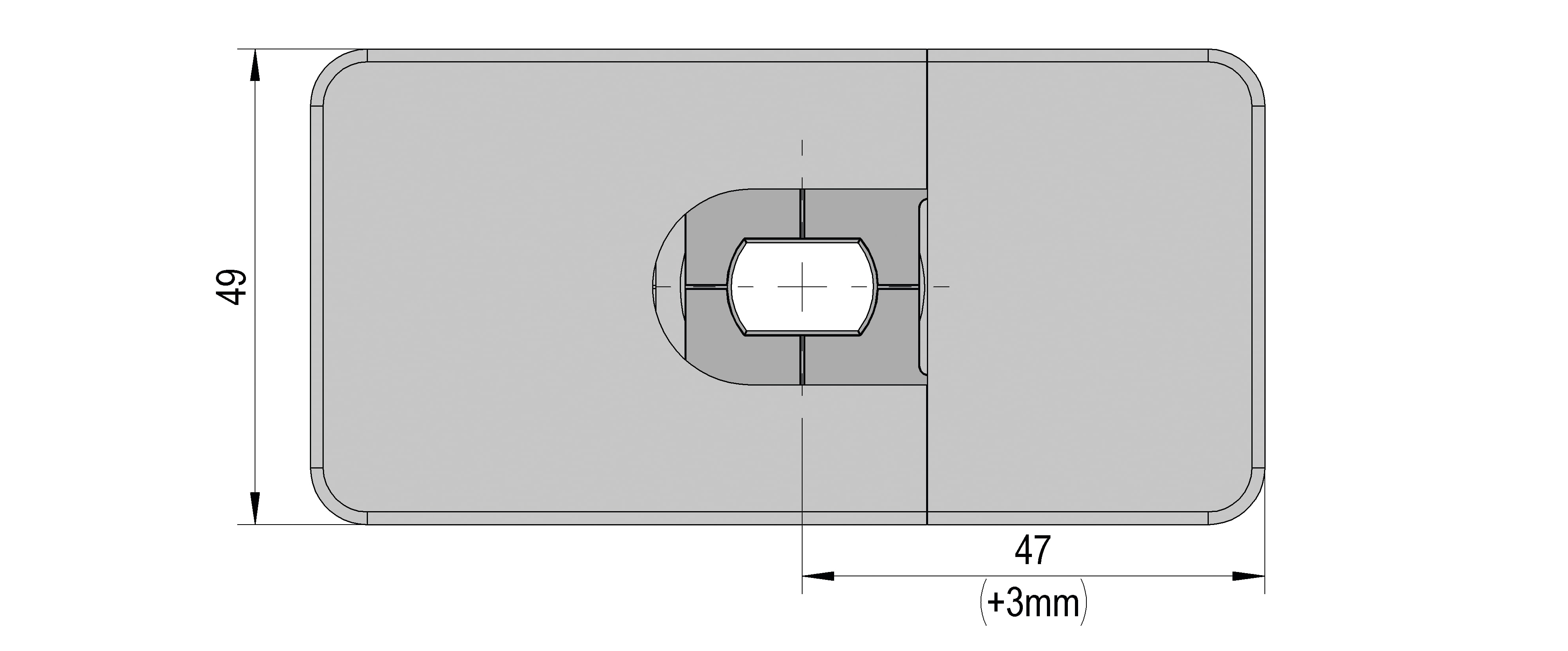

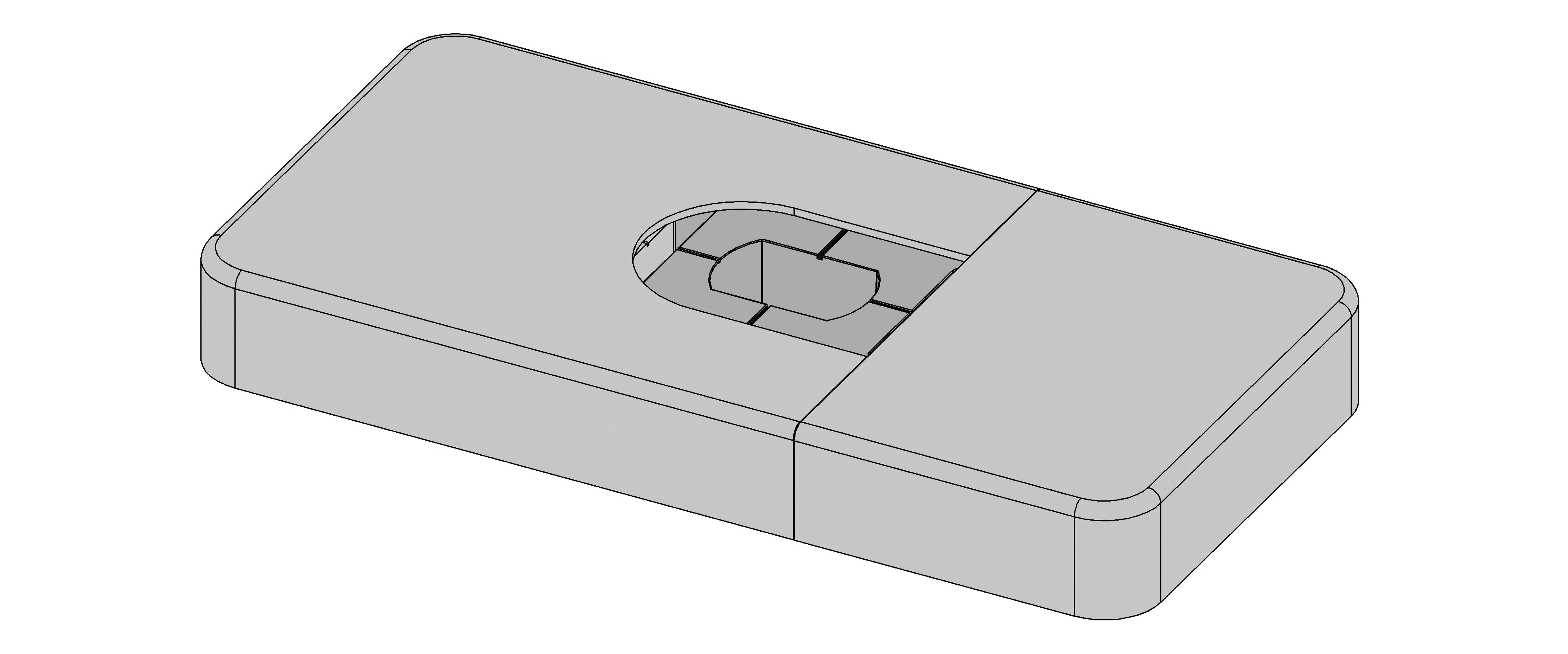

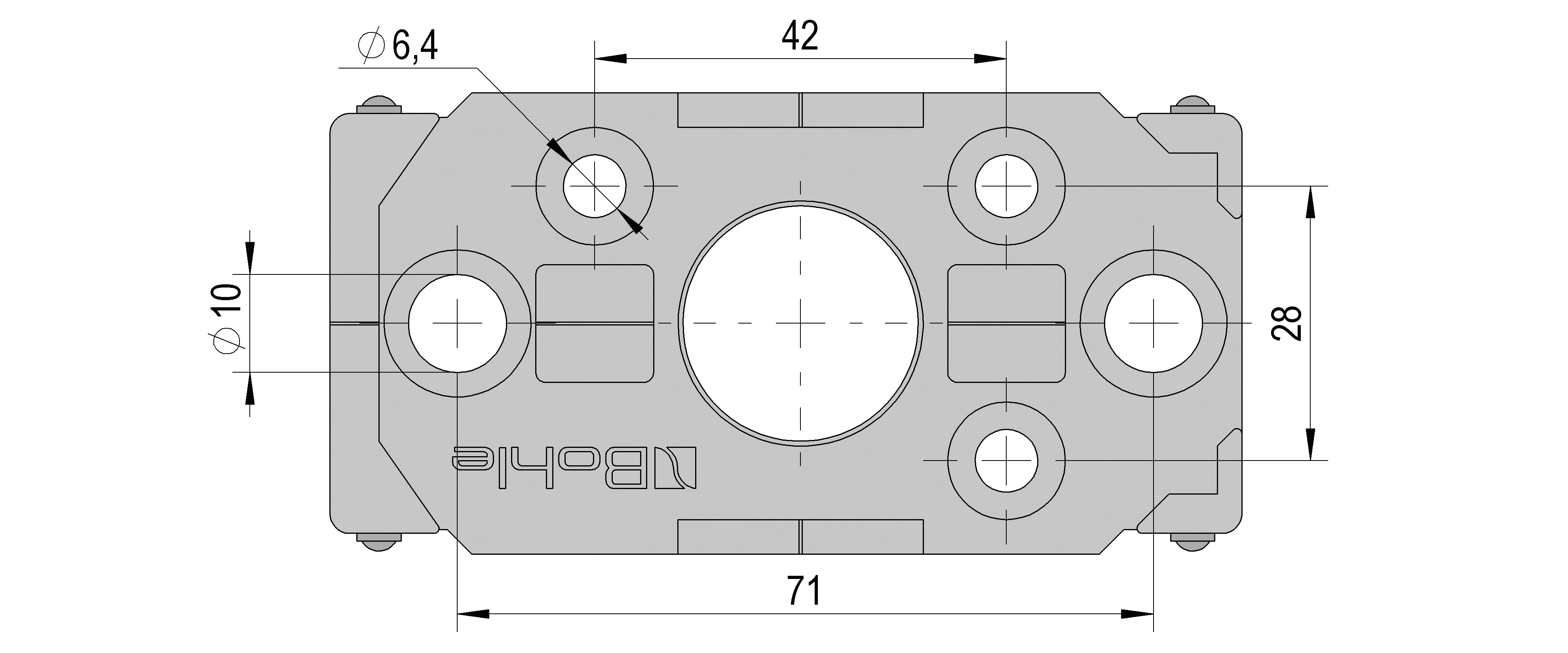

Zeichnungen

jpg
jpg
jpg
jpg
jpg
Für weitere Zeichnungen loggen Sie sich bitte ein:
