Profilé de sol VetroMount® U 1,0 kN

Réf. produit : BO5403010
Marchandise d'expédition

Description

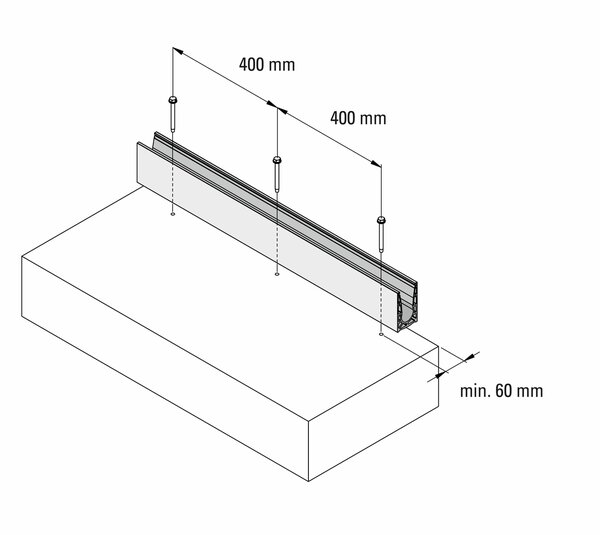

Le profilé de sol VetroMount® U pour montage en saillie est en aluminium extrudé et se distingue par son aspect de haute qualité. Pour fixer le profilé en toute sécurité, il suffit de respecter un écart de 400 mm entre les vis. L'utilisation de vis à béton évite d'avoir à enfoncer des chevilles à ex

Le système de garde-corps tout-verre VetroMount® se distingue par son aspect de grande qualité et sa facilité d'installation grâce à des composants techniquement sophistiqués pour le stockage et l'alignement du verre. Il suffit de quelques manipulations pour monter même de longues sections de garde-corps en économisant du temps et de l'argent. Tous les accessoires tels que les embouts, les profilés de recouvrement, les caoutchoucs d'écartement, etc. sont disponibles pour s'y adapter. Pour l'intérieur, nous recommandons les vis : Hilti vis à béton HUS3-H 10 x 100 (BO 5211160) ou Fischer vis à béton ULTRACUT FBS II 10 x 85. Pour l'extérieur, nous recommandons les vis : Hilti vis à béton HUS-HR 10 x 105 (BO 5211161) ou Fischer vis à béton ULTRACUT FBS II A4 US 10 x 85. Important pour la mise en œuvre : en cas d'utilisation à l'extérieur, il faut faire particulièrement attention au drainage et aux charges dues au vent dès la planification. Vous trouverez le certificat général d'homologation (AbP), des informations importantes sur la statique ainsi que sur le drainage dans la rubrique "Téléchargements".

Spar load 1.0 kN (UK: 0.74 kN)

Note d'application:
Rapport d'essai ou certificat spécifique au pays et autres informations dans les téléchargements.

À propos de la série de produits VetroMount:
Les systèmes de garde-corps en verre permettent une transparence maximale à l'intérieur comme à l'extérieur. L'installation doit être à la fois sûre et intuitive et doit permettre de gagner du temps. Grâce à un mécanisme de sécurité breveté et à quelques points de fixation seulement pour le montage au sol, le système de garde-corps VetroMount® de Bohle répond exactement à ces attentes : Il est sûr à 100% pour la fixation et en même temps très simple et économique à installer.

Tout afficher Afficher moins

Vos avantages

  • Trois étapes pour une balustrade parfaite : poser, aligner, sécuriser
  • Calcul statique du système disponible
  • Montage intuitif et efficace en termes de temps
  • Montage avec ou sans profilé de recouvrement
  • Convient pour l'intérieur et l'extérieur
  • Utilisation économique des matériaux : nombre réduit de points de fixation
  • De simples vis à béton suffisent
  • L'ensemble de la vitre peut être démonté sans dommage en cas de révision

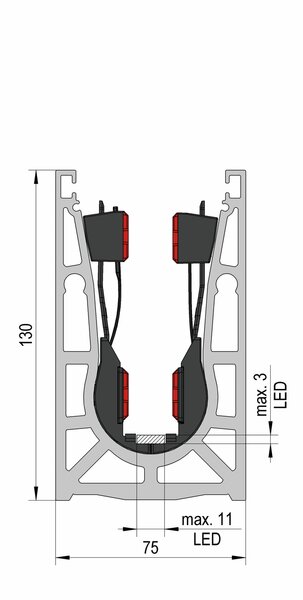

  • Insertion de ruban LED possible dans les cales pour le verre
  • Charge linéaire 1,0 kN
  • Système testé - Veuillez consulter le certificat spécifique à chaque pays
Tout afficher Afficher moins

Détails techniques

Charge au vent
1 kN
Contenu de l'emballage
1 Pièce
Couleur
Couleur aluminium
Gamme de produits
VetroMount

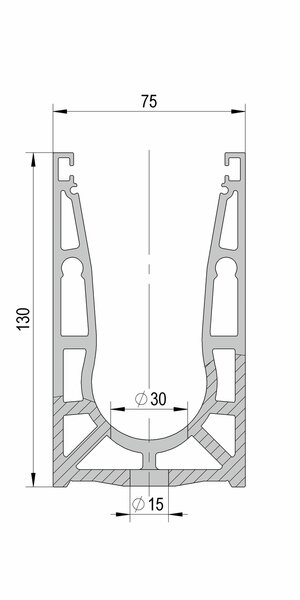

Géométrie du profilé
U
Hauteur
130 mm
Inclinaison réglable
Oui
Largeur
75 mm
Longueur
5.000 mm
Matériau
Aluminium
Norme de couleur
C0
Surface
Anodisé
Traitement des surfaces
E6 décapé
Type de montage
Montage par le haut
Version
Profilé de sol

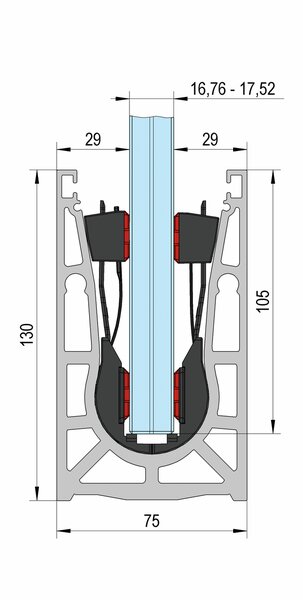

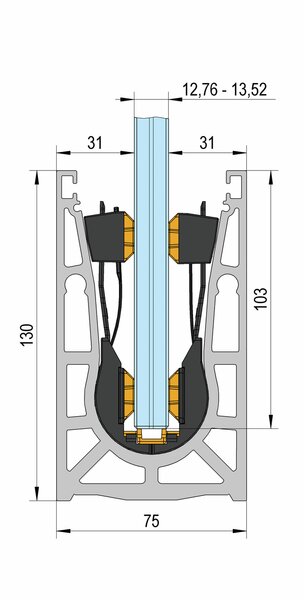

Épaisseur du verre feuilleté
12,76 - 21,52 mm

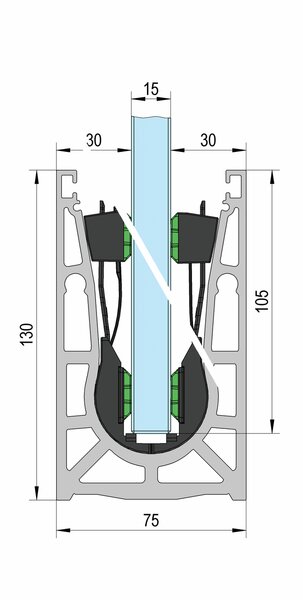

Épaisseur du verre trempé
15 - 19 mm
Tout afficher Afficher moins

Téléchargements

pdf
anleitung
VetroMount® - Instruction Manual

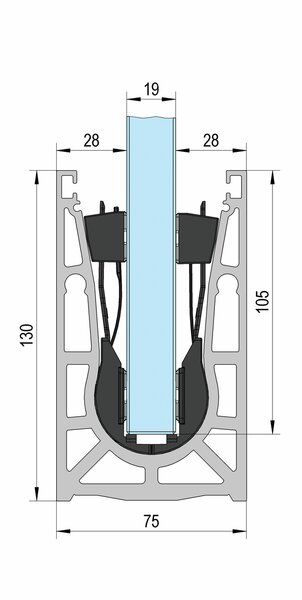

Schémas

jpg
jpg
jpg
jpg
jpg
jpg
jpg
Pour plus de schémas, veuillez vous connecter :
