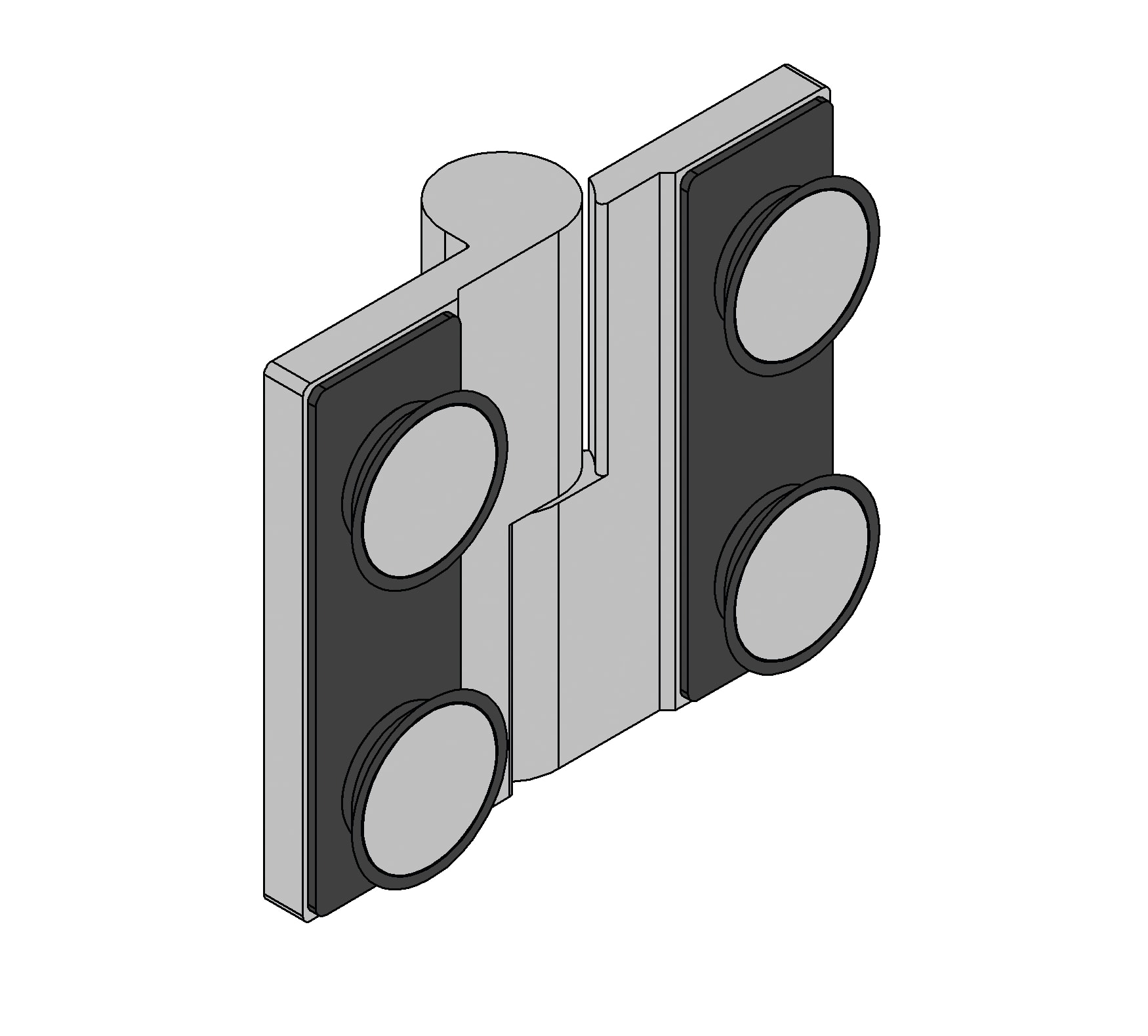

Paumelle pour porte de douche Arta FM, verre-verre 135-180°
Réf. produit :
BO5216308L
Veuillez vous connecter pour voir les prix.
Description
La charnière de porte de douche battante affleurante Arta FM verre-verre 135-180° a une capacité de charge de 40 kg. Elle permet de réaliser des portes jusqu'à 1 x 2 m. La paumelle possède une fonction de levage et d'abaissement et peut être utilisée par exemple pour des parois en verre pliantes à 180° ou des douches d'angle à 135°.
Les ferrures de porte de douche Arta FM sont une solution élégante pour les portes de douche en verre. Les paumelles sont conçues comme des paumelles de porte battante et permettent le guidage des profilés d'étanchéité à travers la paumelle. Elles disposent d'une fixation de verre affleurante et réglable qui permet un nettoyage facile du verre. Aucune vis gênante n'est visible sur le design classique et anguleux. Le réglage de la position zéro est possible grâce à une vis située sur la face inférieure de la paumelle. La fonction de levage et d'abaissement avec une hauteur de levage de 5 mm permet une fermeture autonome de la porte de douche. L'abaissement de la porte lors de la fermeture permet d'obtenir une meilleure étanchéité grâce à une pression accrue sur le joint. La charnière de porte de douche est parfaitement adaptée aux salles de bains de plain-pied accessibles aux personnes à mobilité réduite.
À propos de la série de produits Arta:
La série Arta séduit par son design clair et ses nombreuses fonctionnalités, comme le mécanisme de came levante intégré et le réglage en continu de la position zéro. Cette vaste série se compose de nombreuses variantes et permet ainsi de réaliser les situations de montage les plus diverses. Les matériaux robustes à l'intérieur de la charnière garantissent une longue durée de vie.
Tout afficherAfficher moins
Vos avantages
Vis cachées

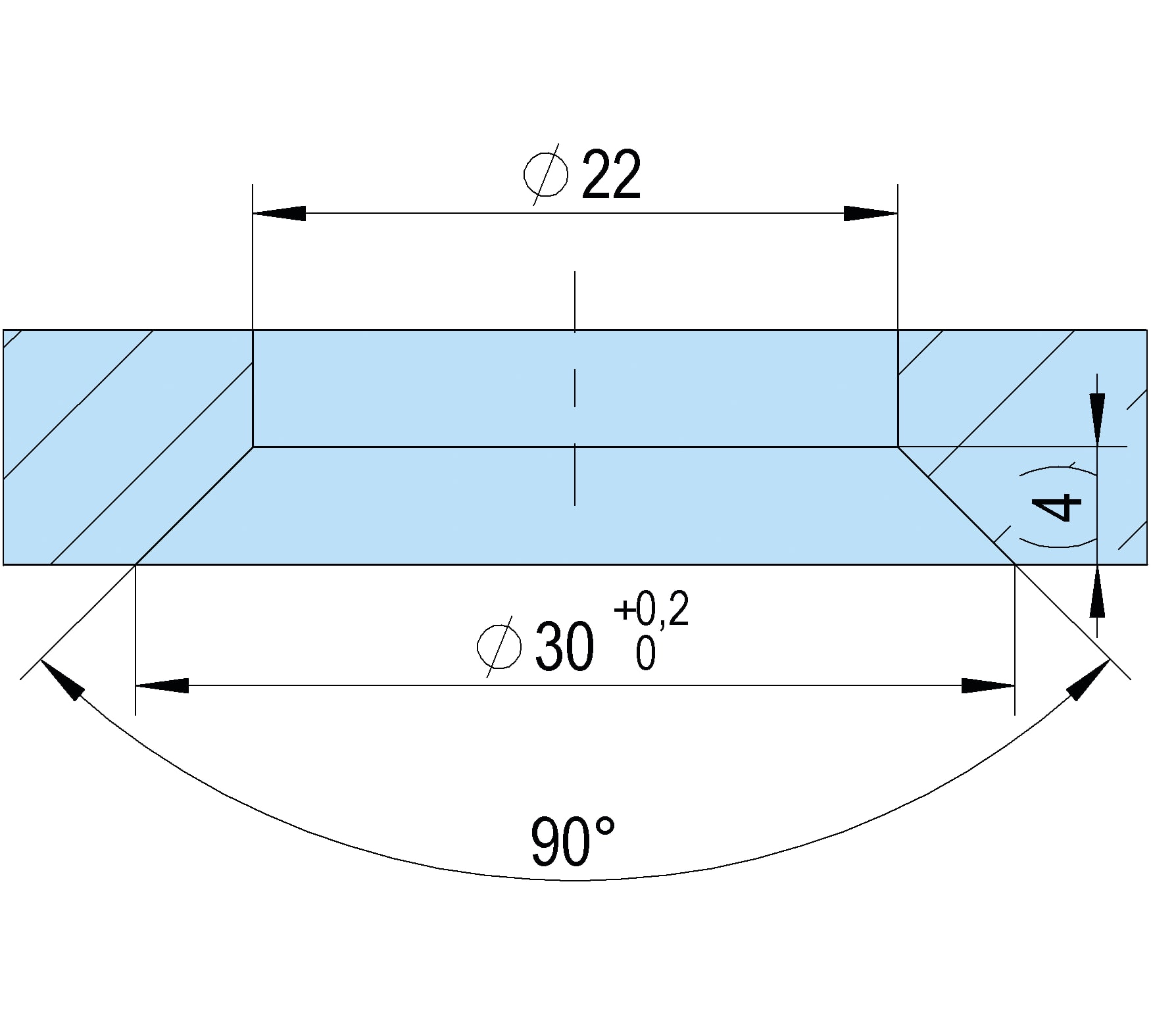

Seul un perçage fraisé est nécessaire
Les joints de la porte de douche peuvent être passés à travers la charnière
Technique de levage et d'abaissement avec une hauteur de levage de 5 mm
Montage affleurant
Plusieurs finitions possible
Tout afficherAfficher moins
Détails techniques
Affleurant
Oui
Angle d'ouverture
180°
Blocage
90°
Capacité de charge
40 kg
Contenu de l'emballage
1 Pièce
Couleur
Noir
Degré de brillance
Mat
Direction DIN
DIN gauche
Fermeture automatique à partir de
60°
Fonction de came levante
Oui
Hauteur de la porte
2.000 mm
Largeur de la porte
1.000 mm
Matériau
Laiton
Ouverture vers l'intérieur / l'extérieur
Ouverture vers l'extérieur
Poids de la porte par paire max.
40 kg
Position zéro réglable
Oui
Surface
Electrophorèse cathodique (KTL)
Série de produits
Arta
Traitement du verre nécessaire
Oui
Type de montage
Verre-verre
Type de porte
Porte battante
Vis cachées
Oui
Épaisseur du verre trempé
8 - 10 mm
Tout afficherAfficher moins
Téléchargements
pdf
Instructions
BO5216306x - BO5216307x - BO5216308x - Shower door hinge Arta FM - glass-glass 135-180° - Instruction Manual

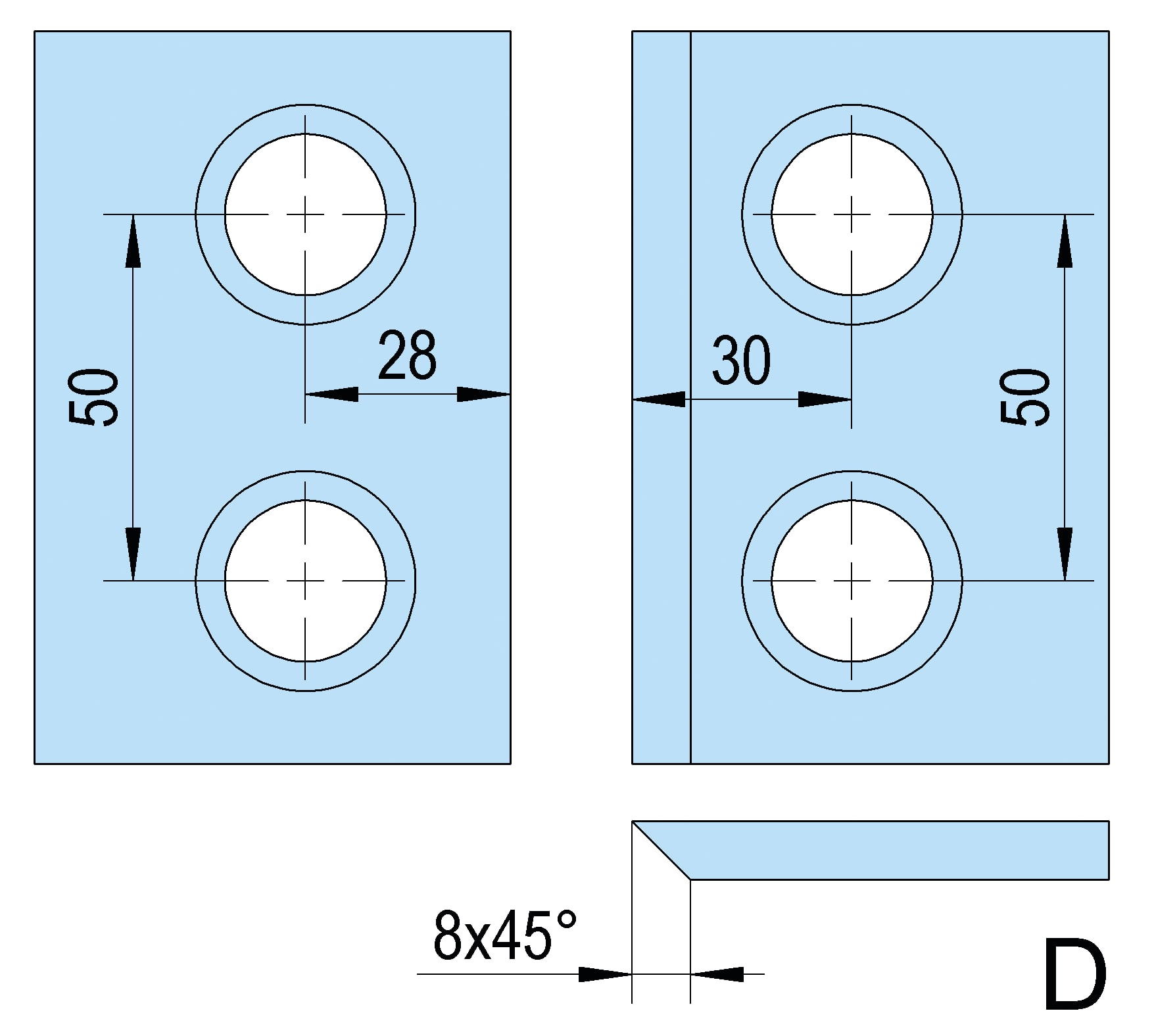

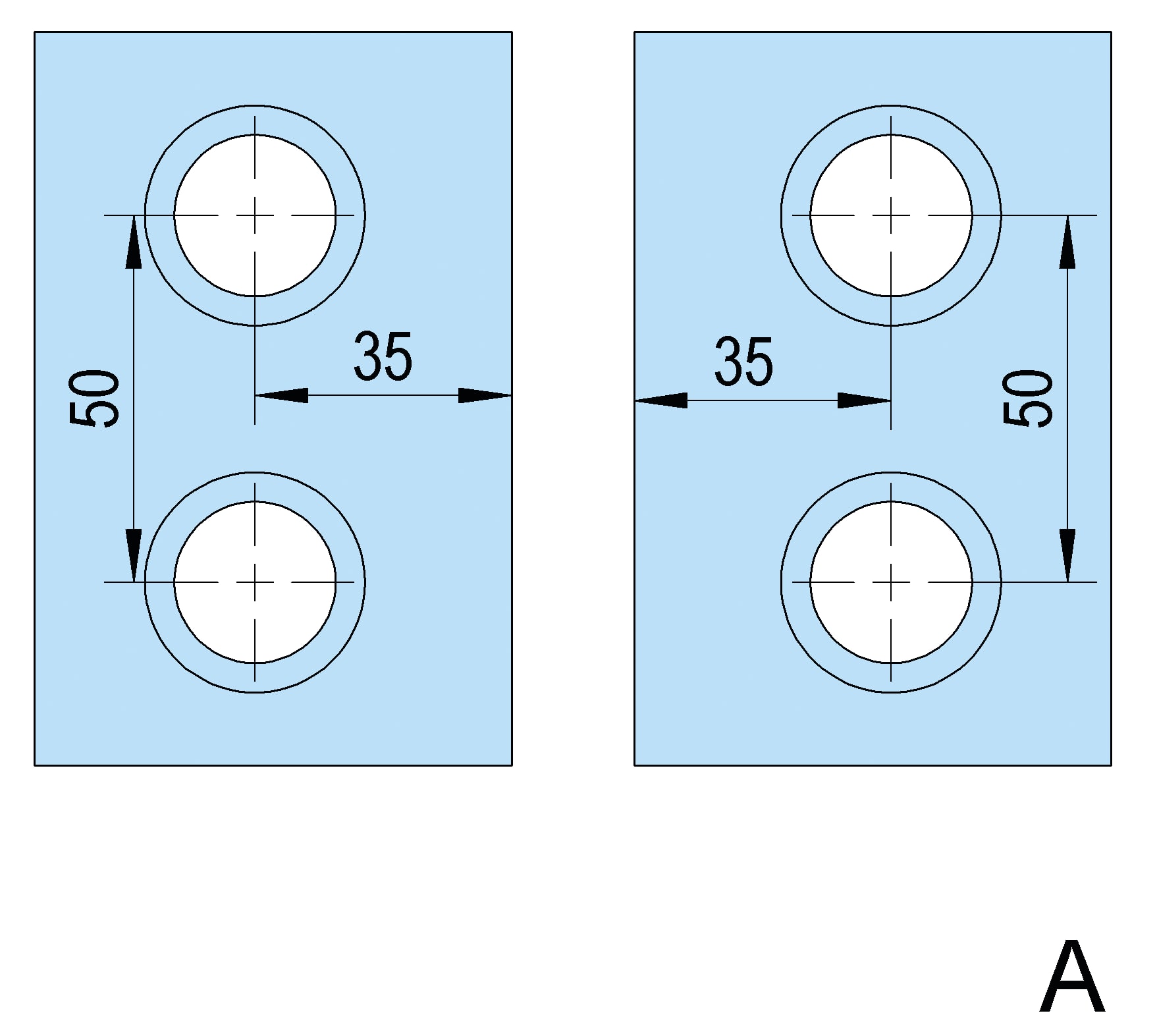

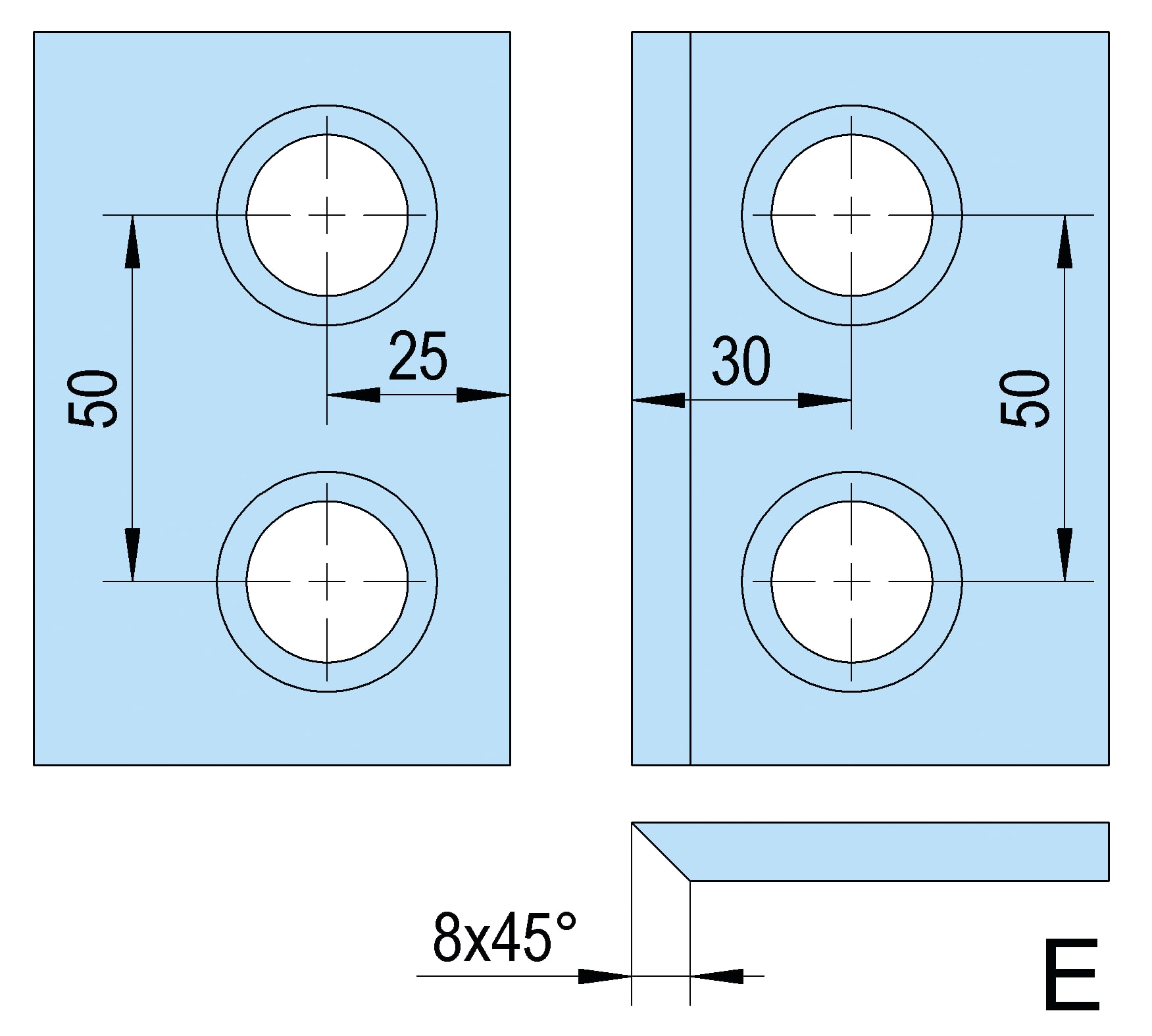

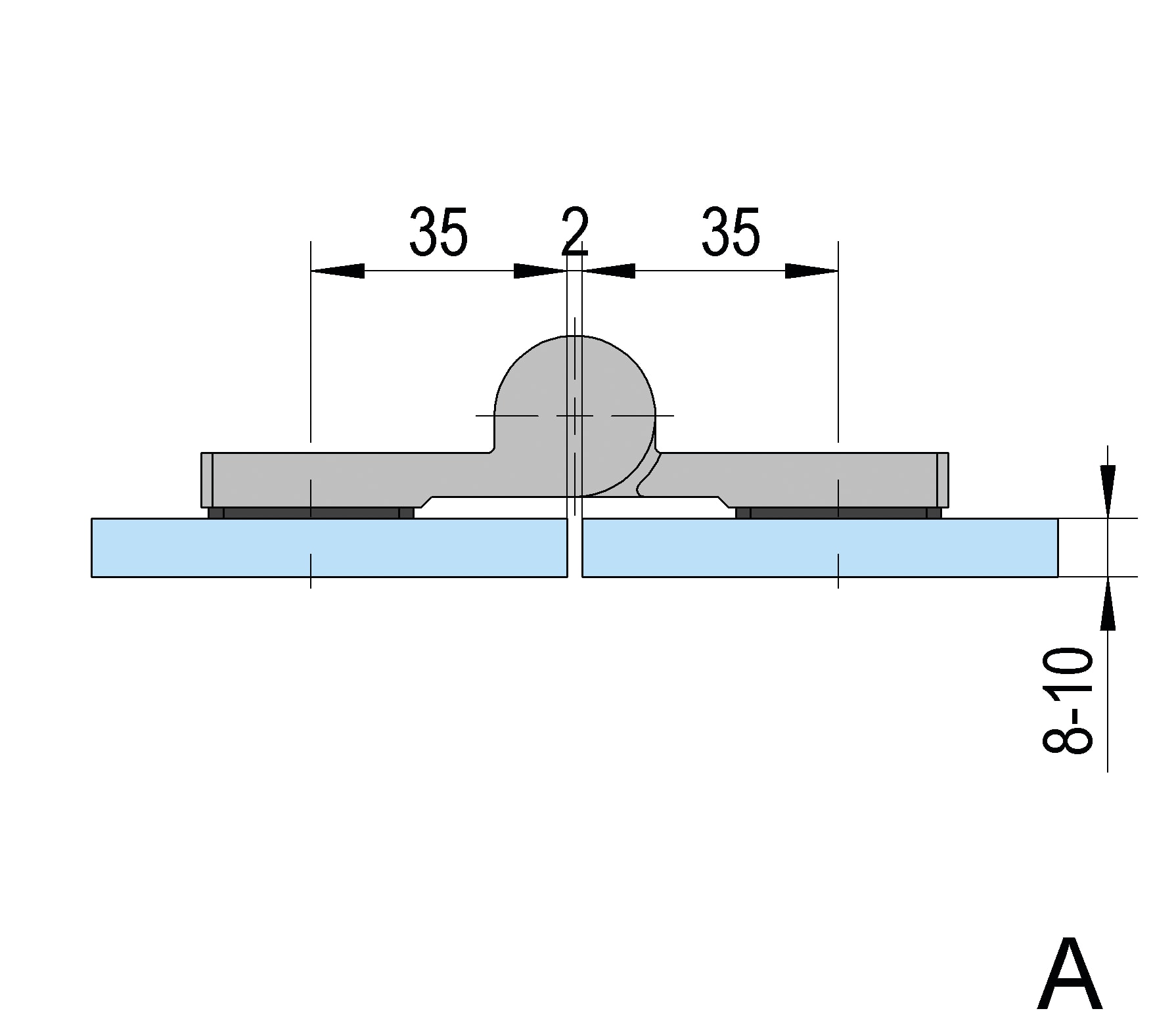

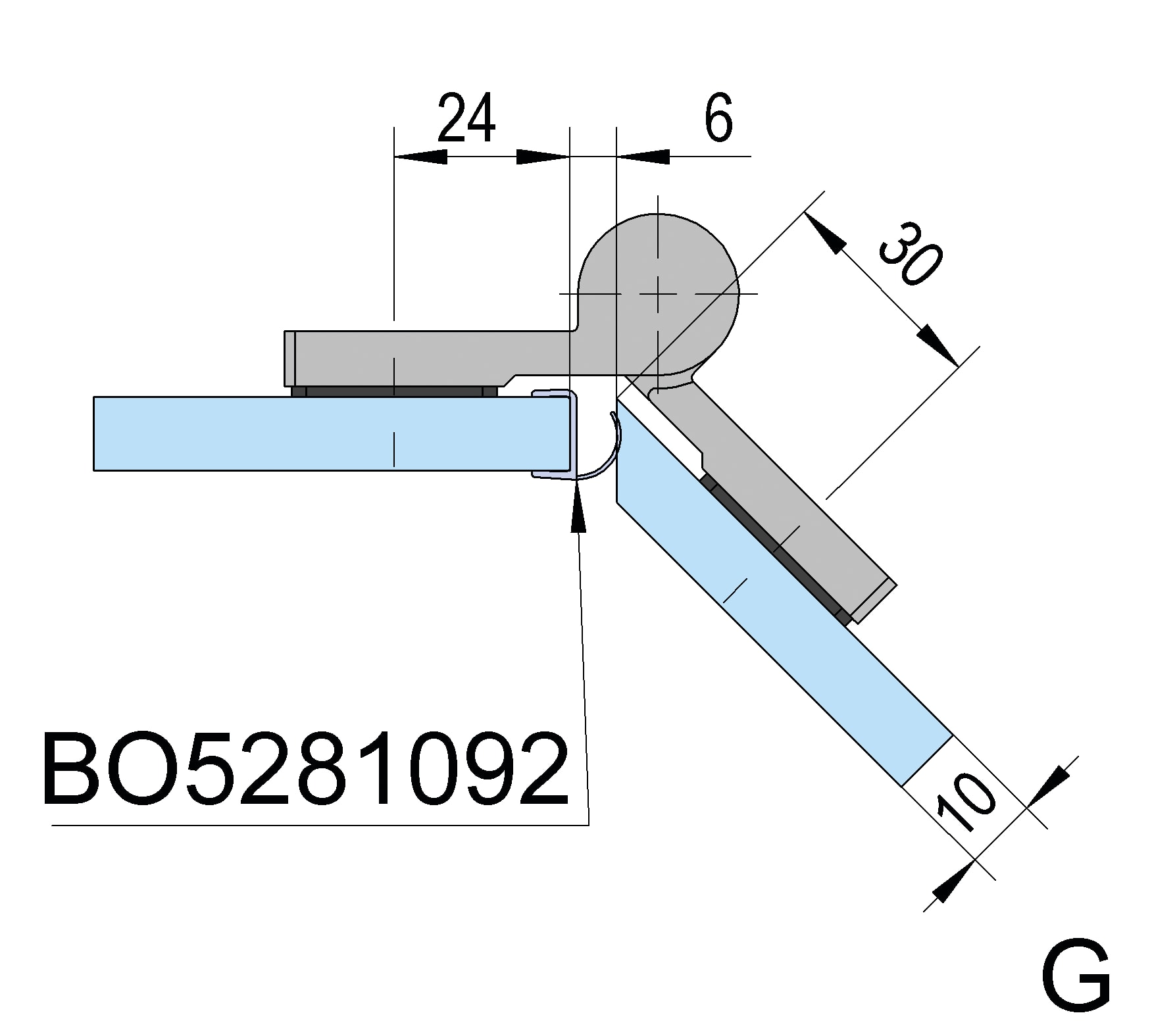

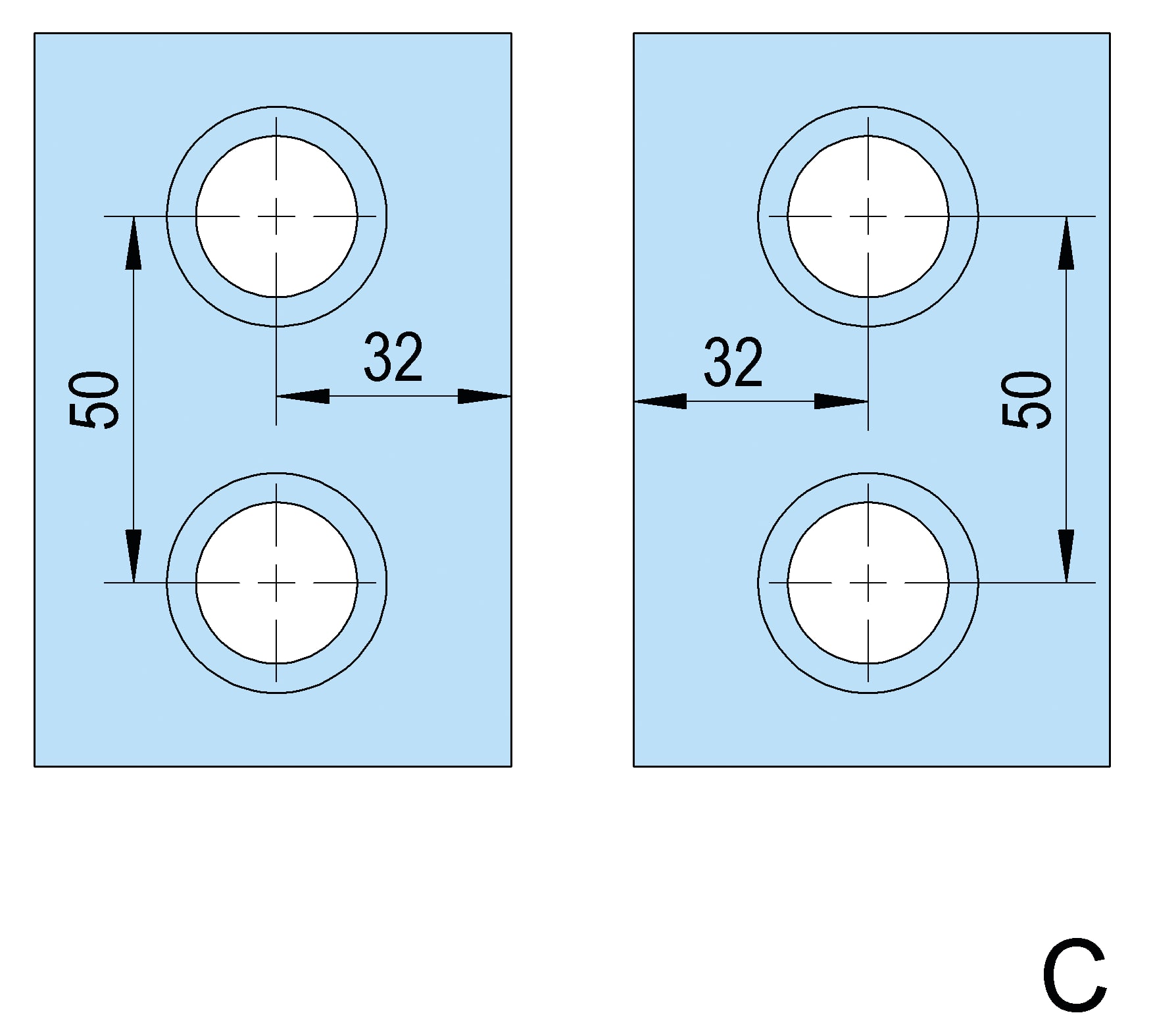

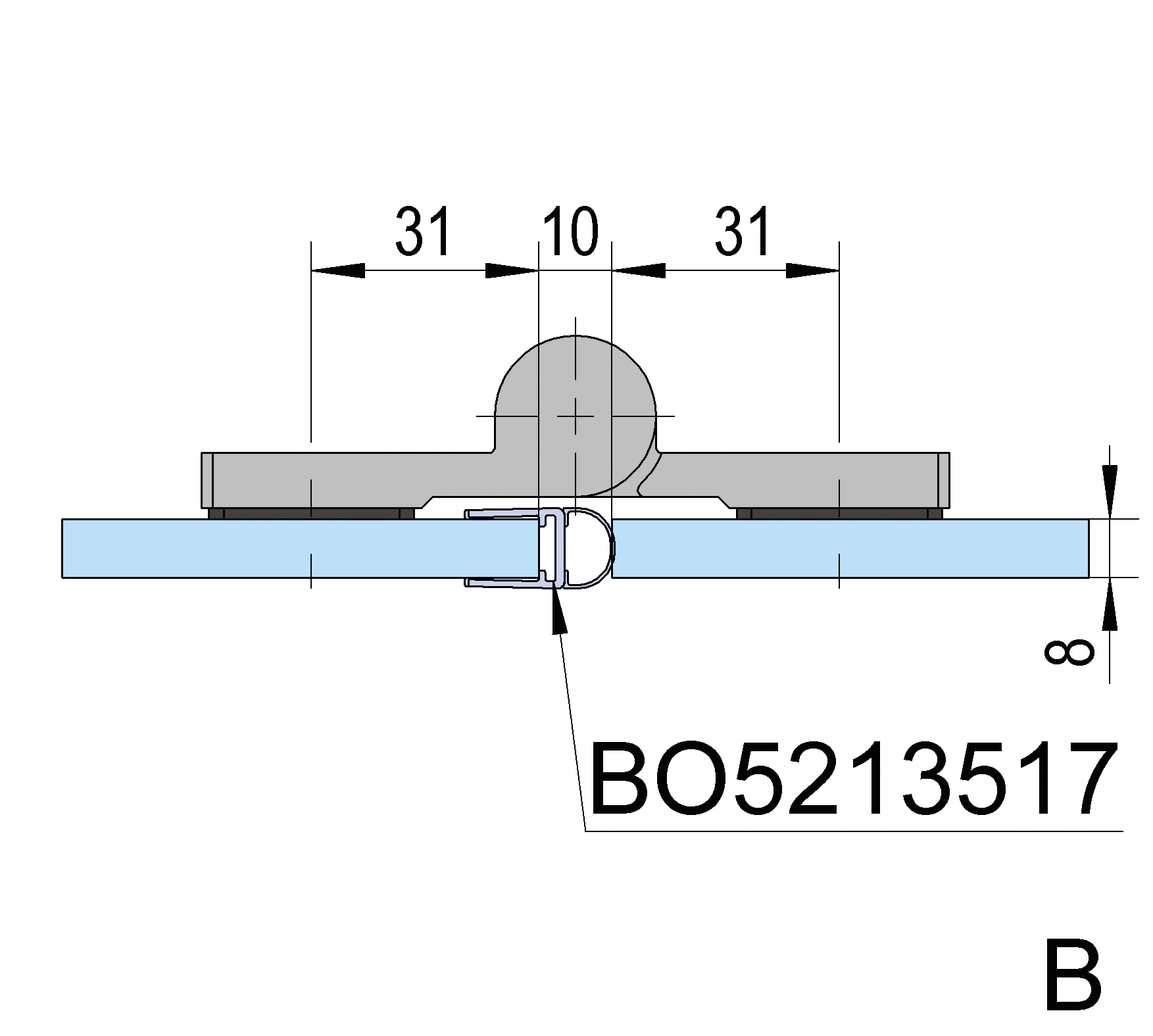

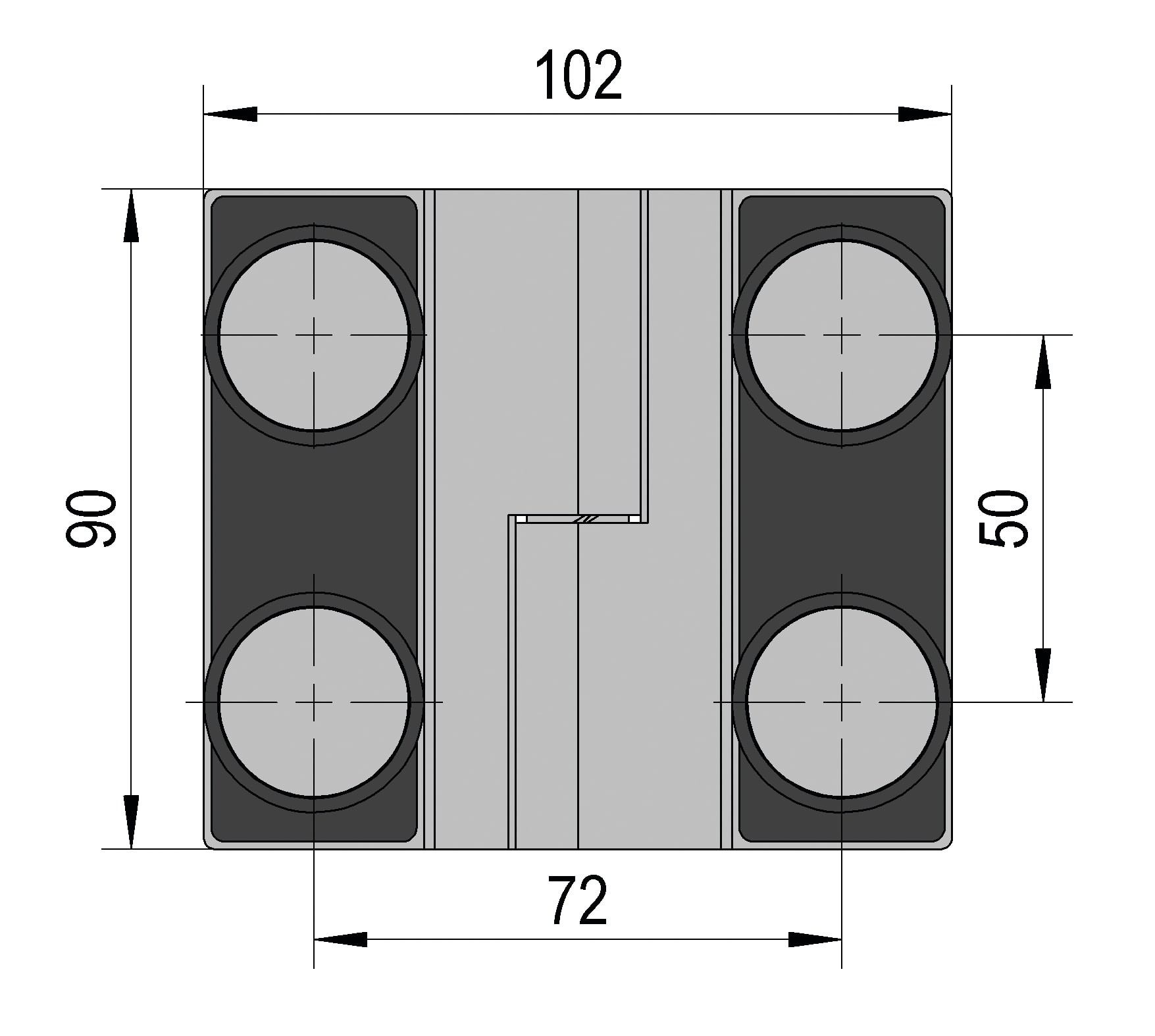

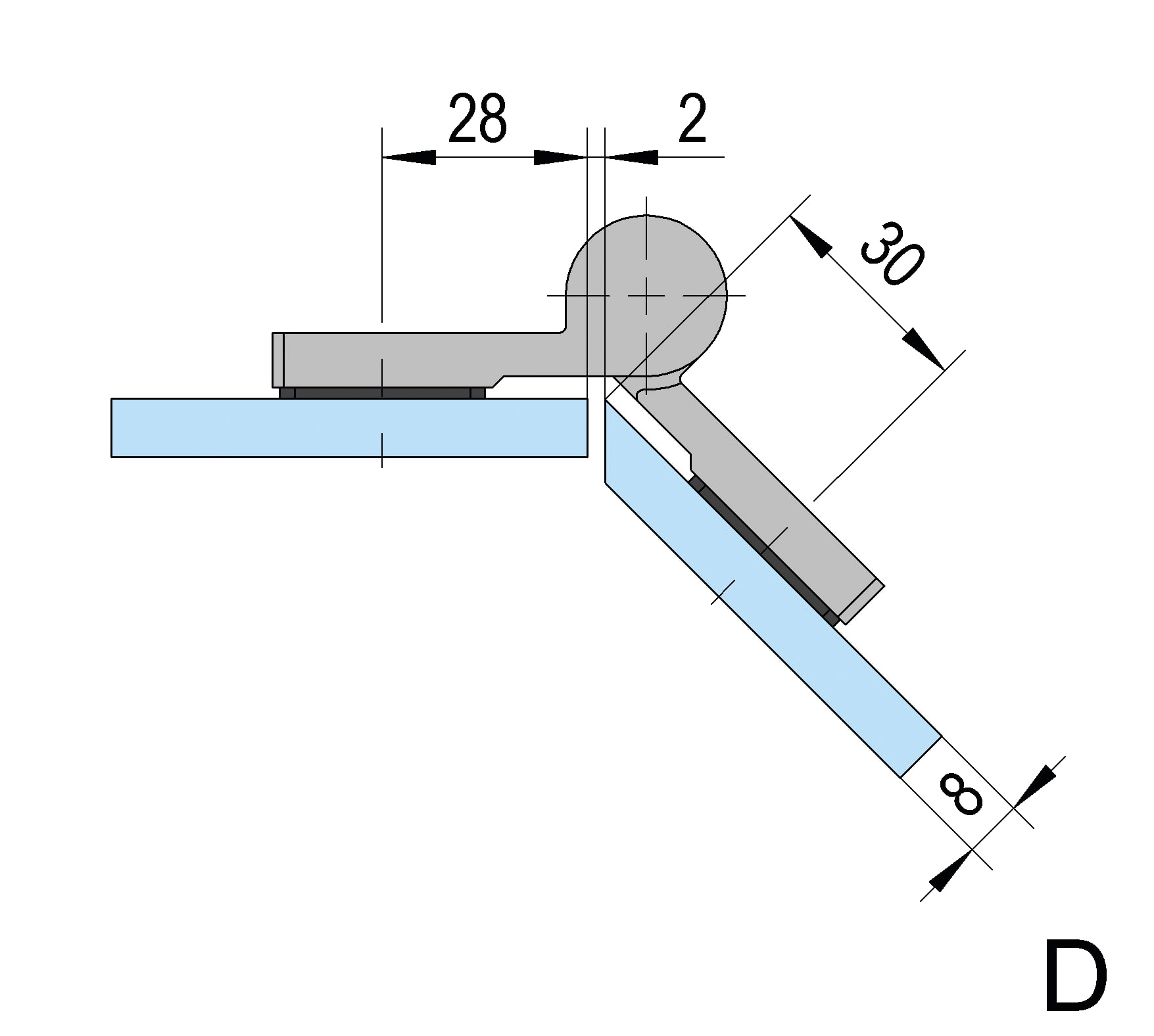

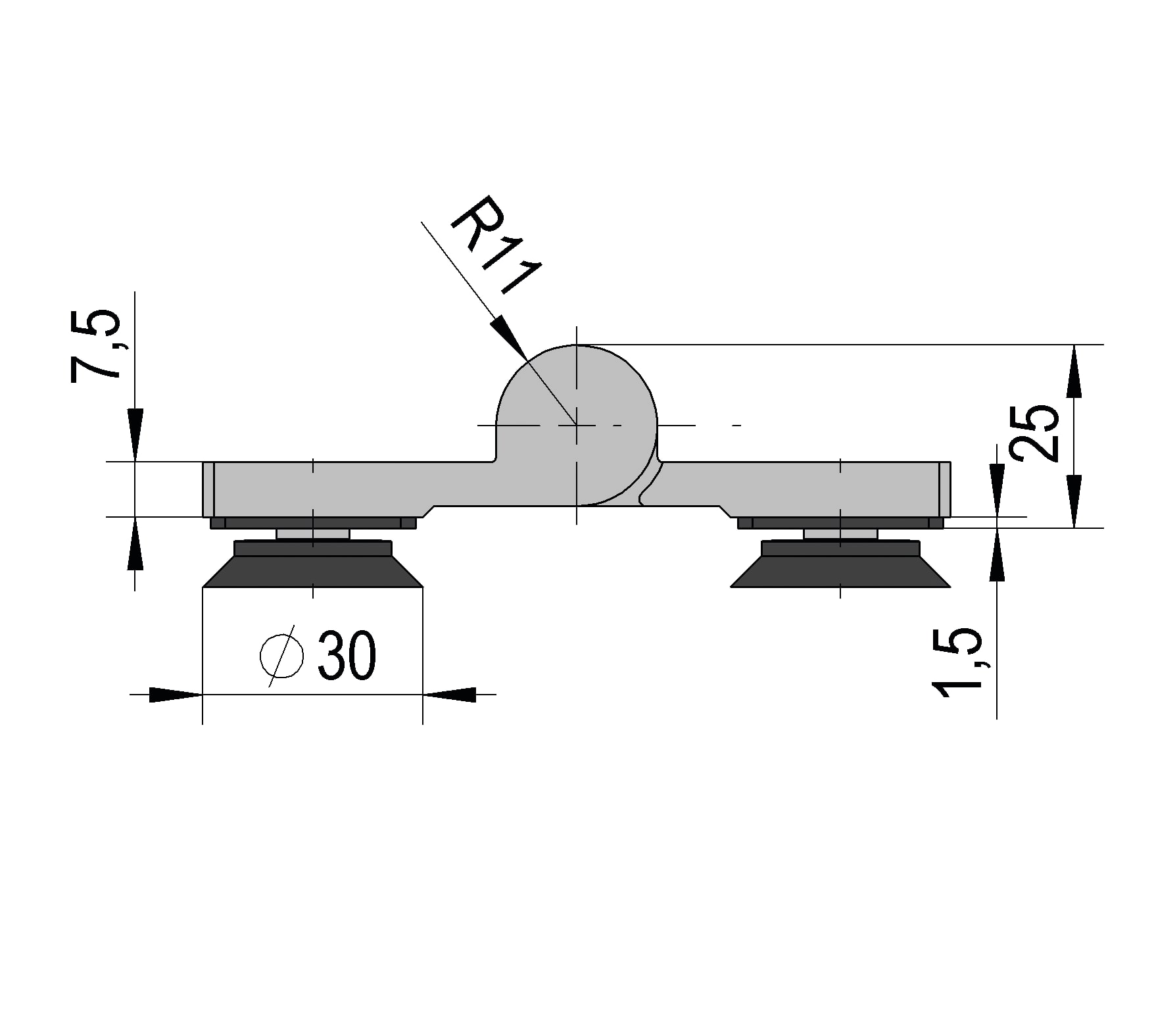

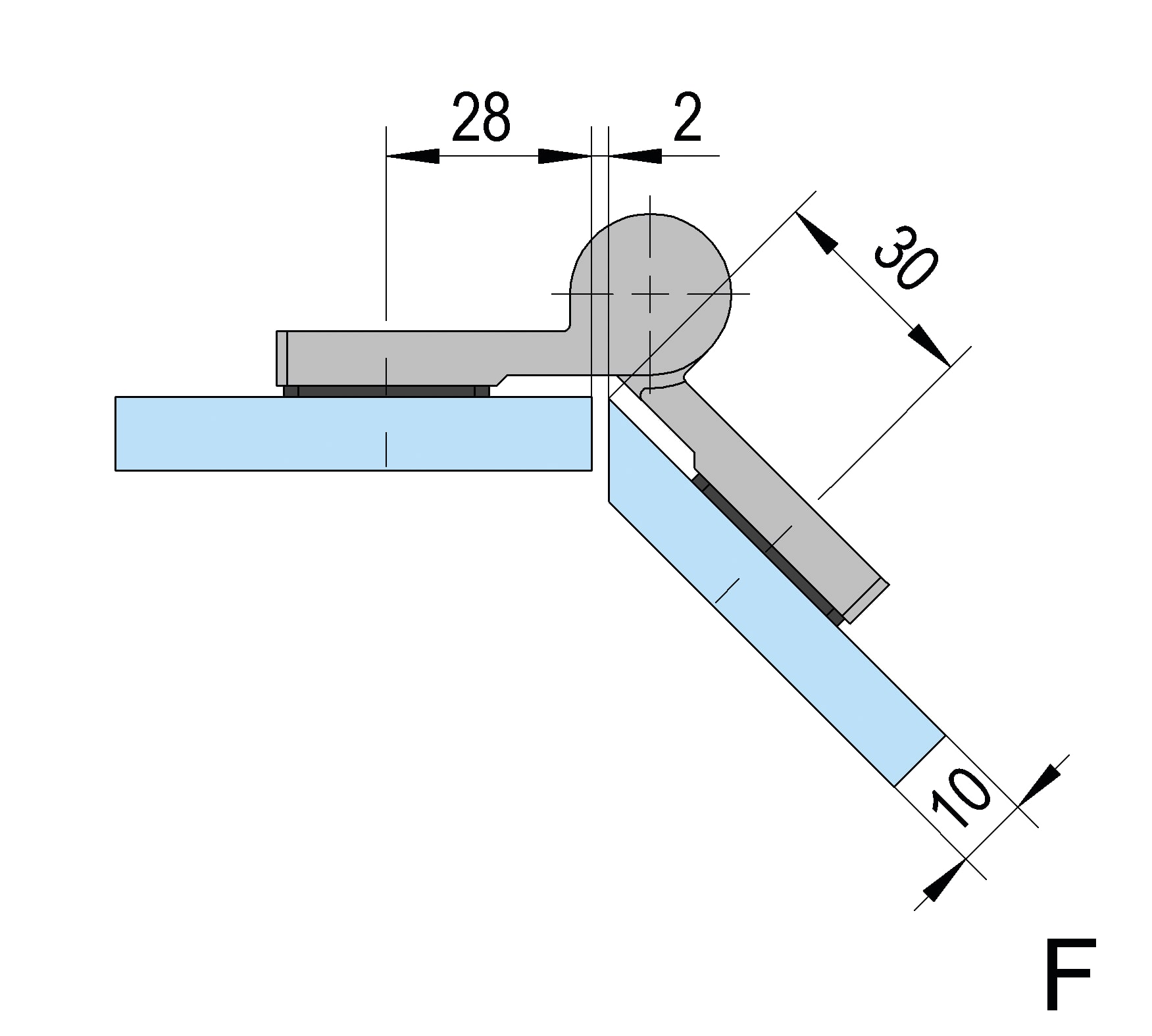

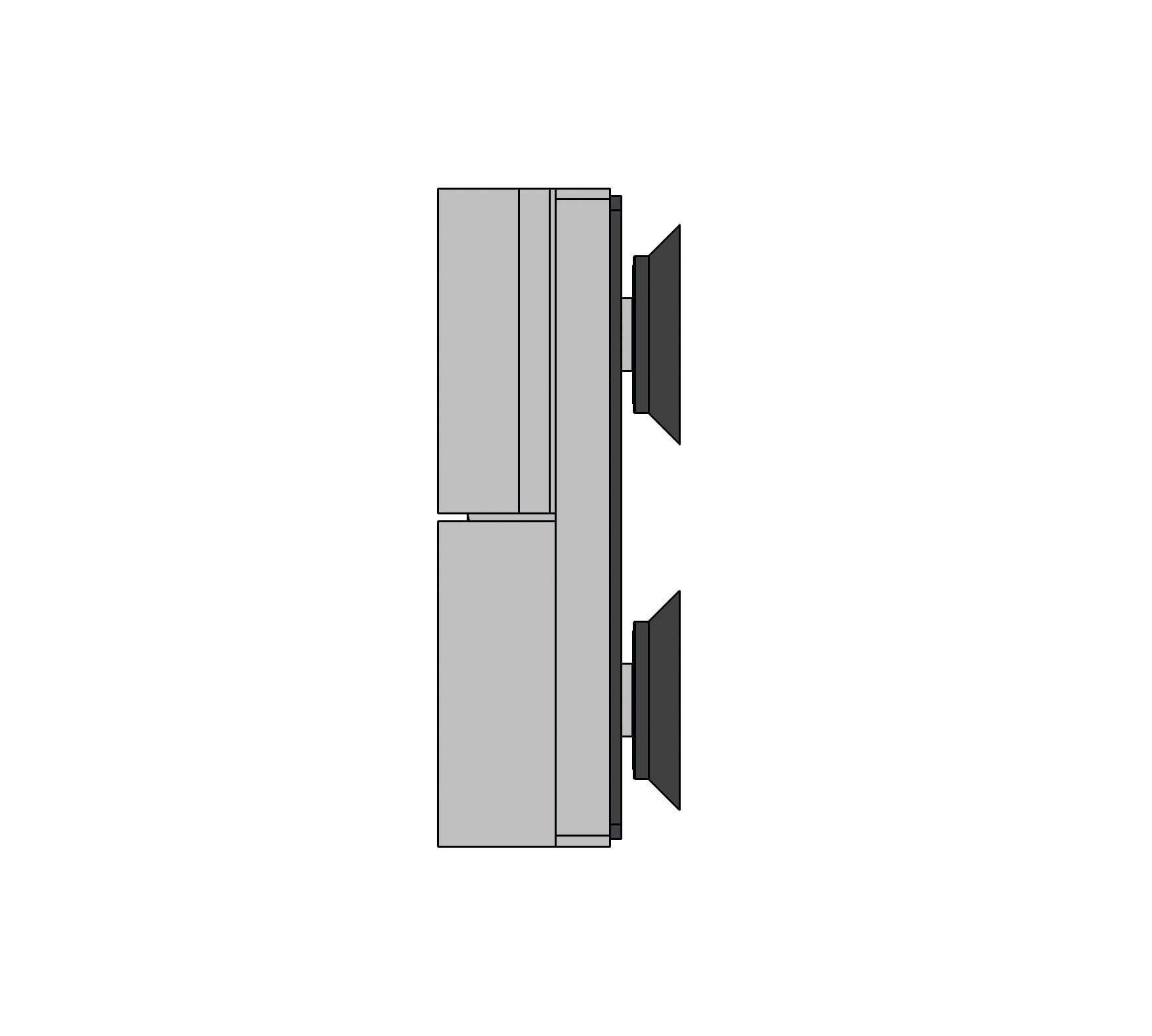

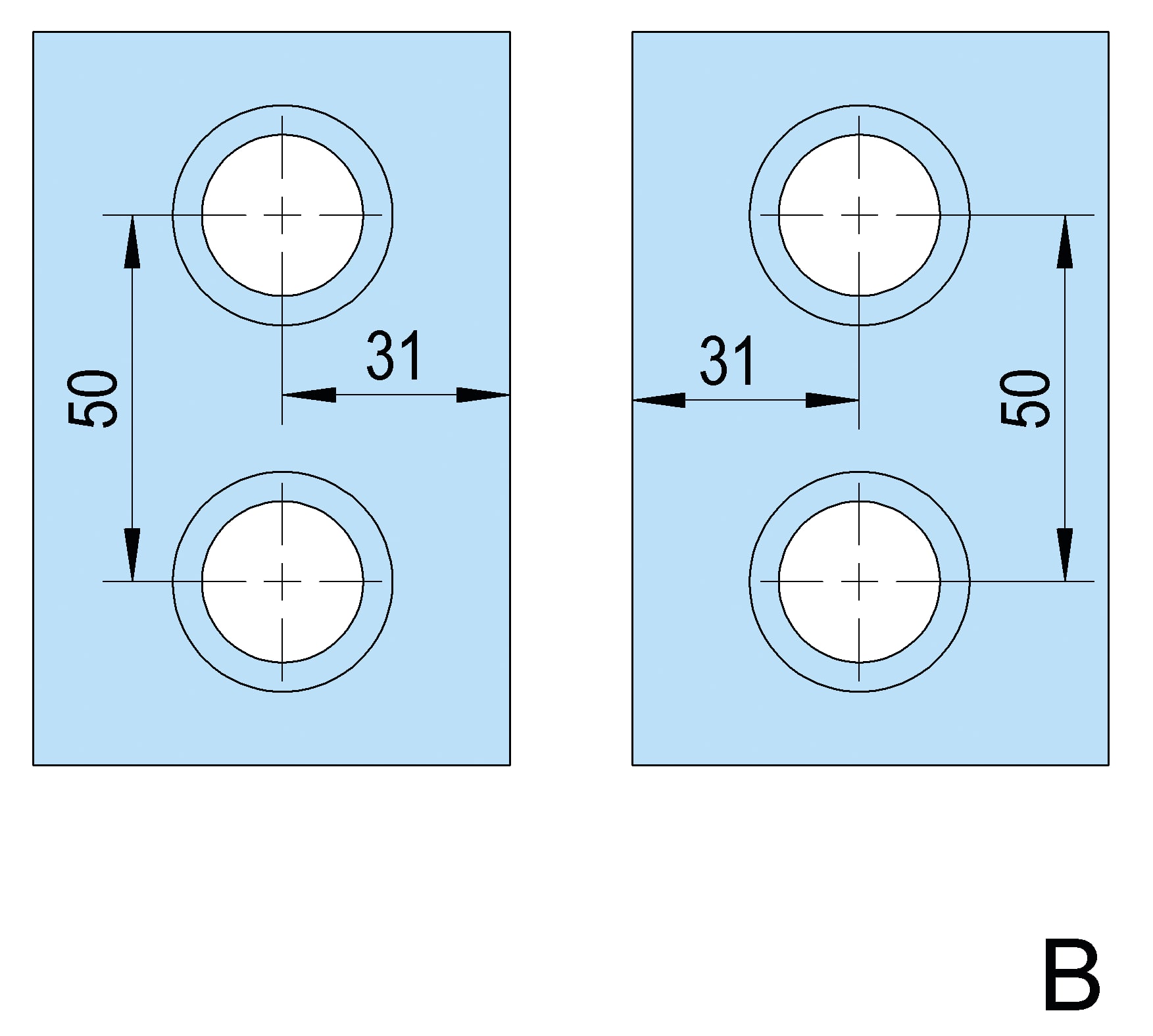

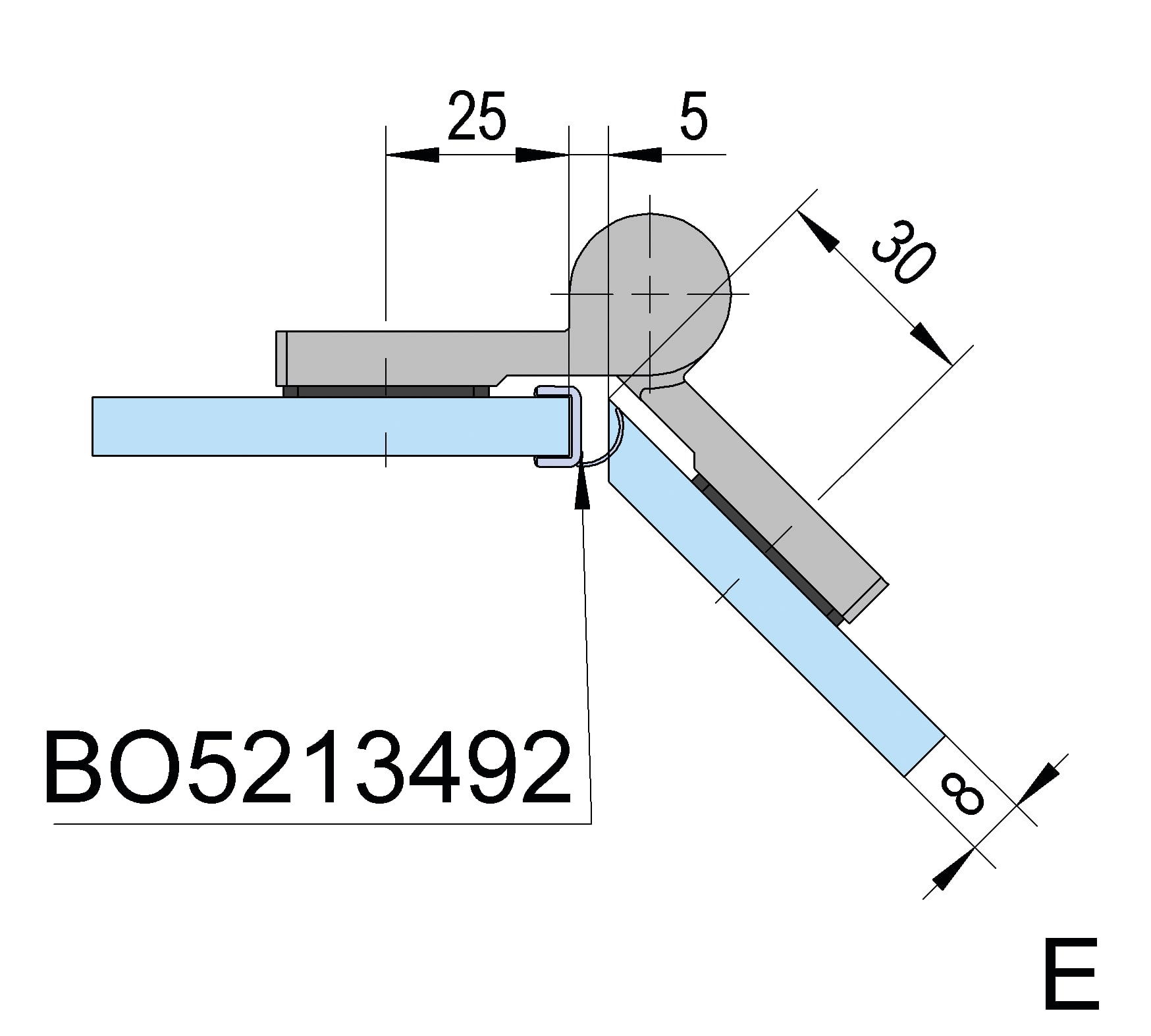

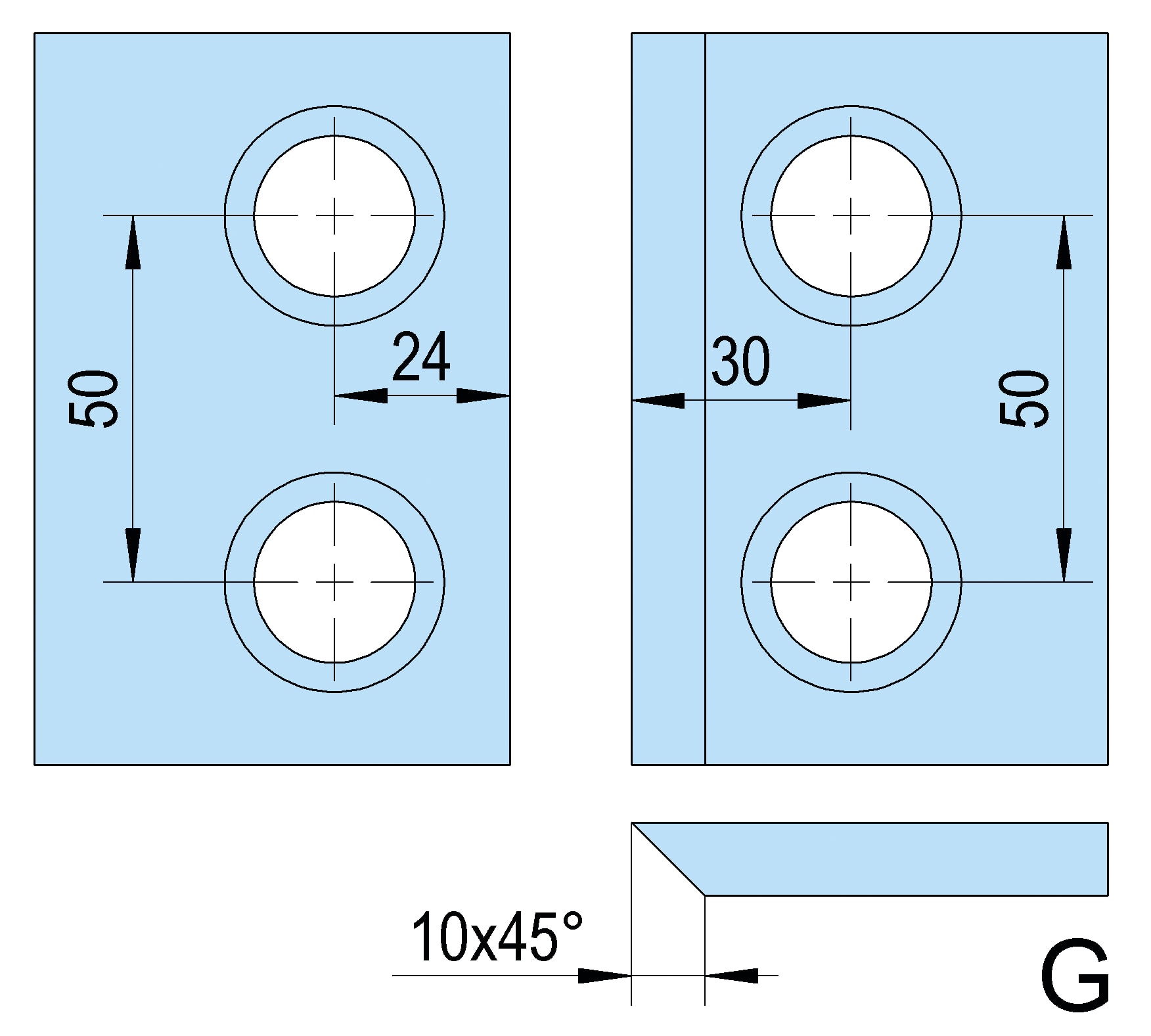

Schémas
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
jpg
