Herraje esquinas, cierre autom. Alva EN 3 de cierre suave

Herraje esquinas, cierre autom. Alva EN 3 de cierre suave

Seleccione Colores.

Número de producto: BO5216694

Descripción

El herraje de esquinas con cierre automático Alva permite una rápida instalación sin necesidad de un laborioso rebaje en el suelo. Todo el sistema hidráulico para la función de autocierre está alojado en el propio herraje. Mediante una placa base, el herraje se fija al suelo con sólo dos tornillos.

Con unas funciones destacadas, como las cómodas opciones de instalación y el diseño claro, el herraje de esquinas Alva es uno de las mejores de su clase La amortiguación de apertura regulable integrada (Back Check), que absorbe con seguridad y suavidad el balanceo en caso de ráfagas de viento o de apertura violenta de la puerta, está especialmente recomendada para las paredes adyacentes. Para que el taladrado en el sustrato pueda realizarse cómodamente, la distancia entre la pared y el primer orificio de la placa de montaje es de 29 mm, lo que proporciona espacio suficiente para la taladradora. La velocidad de cierre y el tope final son ajustables de forma continua. El diseño del herraje es especialmente claro y se reduce a lo esencial. Gracias a la innovadora fijación insertable, no hay tornillos ni puntos de fijación visibles en las tapas del herraje de esquinas ni en la placa base. Los insertos de color negro que crean la impresión de una junta de sombra, acentúan el aspecto de calidad superior. Alva ha sido sometida a pruebas para garantizar una larga vida útil y una excelente funcionalidad de acuerdo con la norma DIN EN 1154 y las normas europeas. El herraje de esquinas de cierre automático con fuerza de cierre EN 3 es adecuado para la mayoría de las puertas de vidrio estándar.

Acerca de la gama de productos Alva:
Con sus extraordinarias funciones, sus cómodas posibilidades de montaje y su claro diseño, la grifería de esquina Alva es una de las mejores de su clase. Como el herraje de esquina superior a juego tiene las mismas dimensiones que el inferior, la solución de herraje armoniza especialmente bien en su conjunto. Alva es, por tanto, un todoterreno de diseño atemporal. Todo el sistema hidráulico para la función de autocierre está alojado en el esbelto herraje. El herraje con fuerza de cierre EN 5 tiene las mismas dimensiones de 184 x 70 mm que el herraje de esquina EN 3 y, por tanto, garantiza un aspecto uniforme para puertas de diferentes tamaños en una habitación.

Mostrar todo Mostrar menos

Consejos de aplicación:
No se recomienda su uso con vidrios de seguridad laminados. Debido al escaso grosor de los vidrios individuales y a la carga puntual resultante en la zona del recorte del vidrio al apretar los tornillos, puede romperse el vidrio.

Sus ventajas

Montaje rápido sin rebaje en el suelo
Con amortiguación de apertura para mayor seguridad
Sólo dos orificios para una fijación segura de la placa de base
Aspecto de alta gama sin tornillos ni puntos de fijación visibles
Insertos de color negro

Tapas cobertoras también disponibles con la superficie de color negro y pulida
Fácil ajuste fino de la puerta
Uso en edificios moderadamente concurridos
Probado con 500.000 ciclos según DIN EN 1154
Velocidad de cierre y golpe final de regulación continua
También puede utilizarse como puerta con tope
Adecuado para interiores y exteriores cubiertos

Mostrar todo Mostrar menos

Ficha técnica

Altura

70 mm

Altura máx. de puerta

2590 mm

Amortiguación de apertura

Con

Ancho

42 mm

Ancho máx. de la puerta

1000 mm

Ancho mín. de la puerta

750 mm

Bloqueo

90°

Color

Negro

Espesor del vidrio ESG

8 - 12 mm

Fuerza de cierre

EN 3

Longitud

184 mm

Material

Acero inox V2A

Nivel de brillo

Satinado mate

Norma de color

RAL 9005

Paro final regulable

15°

Peso máx. de la puerta

100 kg

Posición cero ajustable

Sí No

Serie de productos

Alva

Temperatura ambiente (°C)

-20 - 50 °C

Tratamiento de superficie

Recubrimiento catódico (KTL)

Velocidad de cierre ajustable

150 - 15°

Ámbito de aplicación

Interiores, Zona exterior cubierta

Mostrar todo Mostrar menos

Volumen de suministro

1 Pieza

Herraje de esquinas de cierre automático Alva EN 3 con funci

1 Pieza

Placa de montaje en suelo

2 Piezas

Taco de latón ø 10 x 30 mm

2 Piezas

Tornillos M8 x 30 mm

Descargas

pdf

Instructions

Alva - Self-closing patch fitting EN3 - ANSI 3 - EN3 BC - ANSI 3 BC - ADA Compliant - Instruction Manual

Planos

jpg

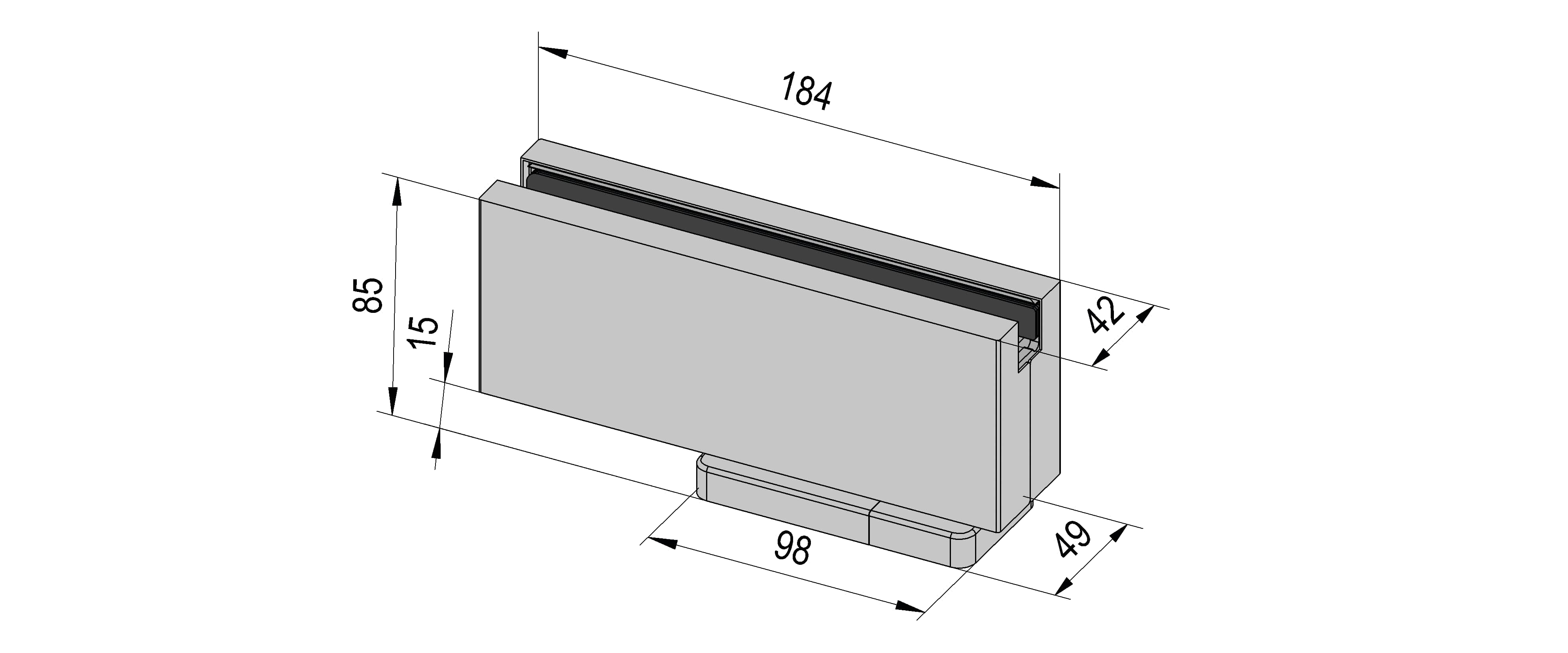

BO5216606-BO5216691-BO5216692-BO5216693-BO5216694-BO5216626-BO5216628-BO5216679-BO5216680-BO5216681-Z6.jpg

jpg

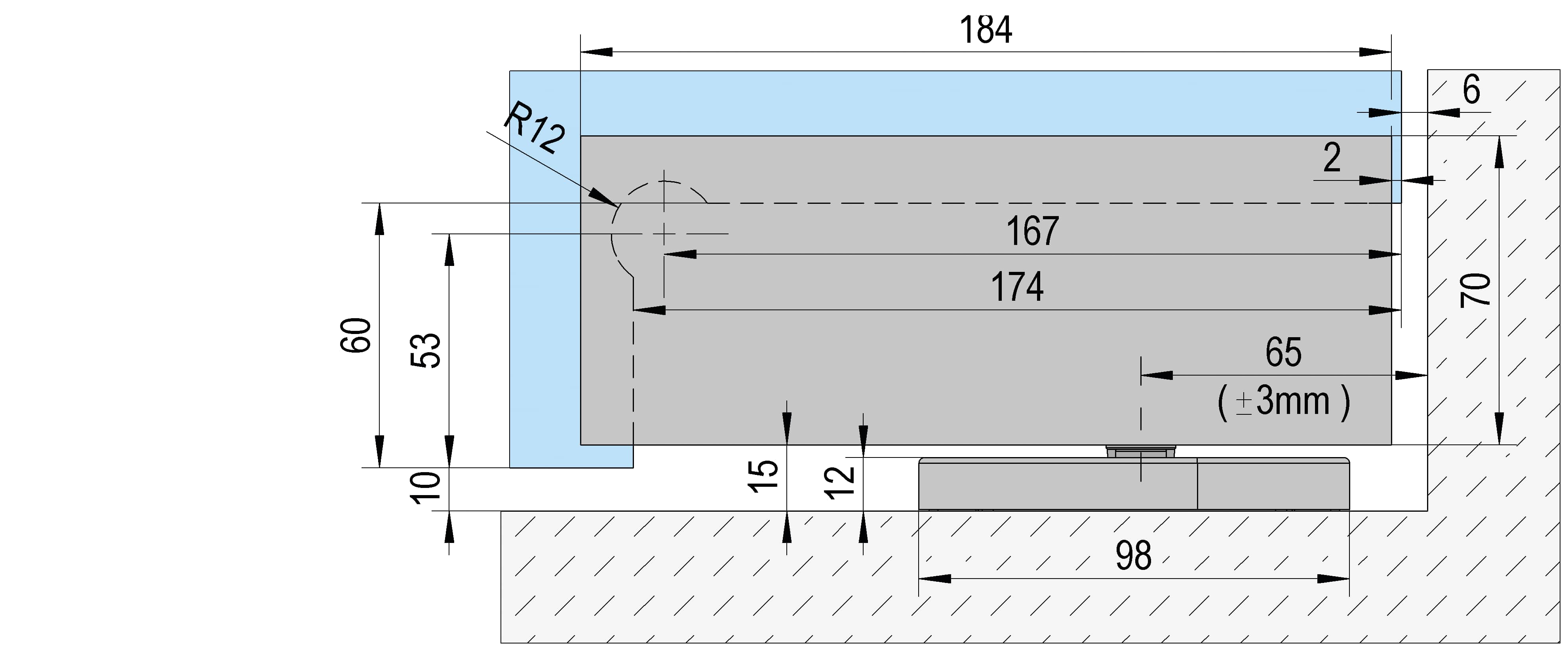

BO5216606-BO5216691-BO5216692-BO5216693-BO5216694-BO5216626-BO5216628-BO5216679-BO5216680-BO5216681-Z1.jpg

jpg

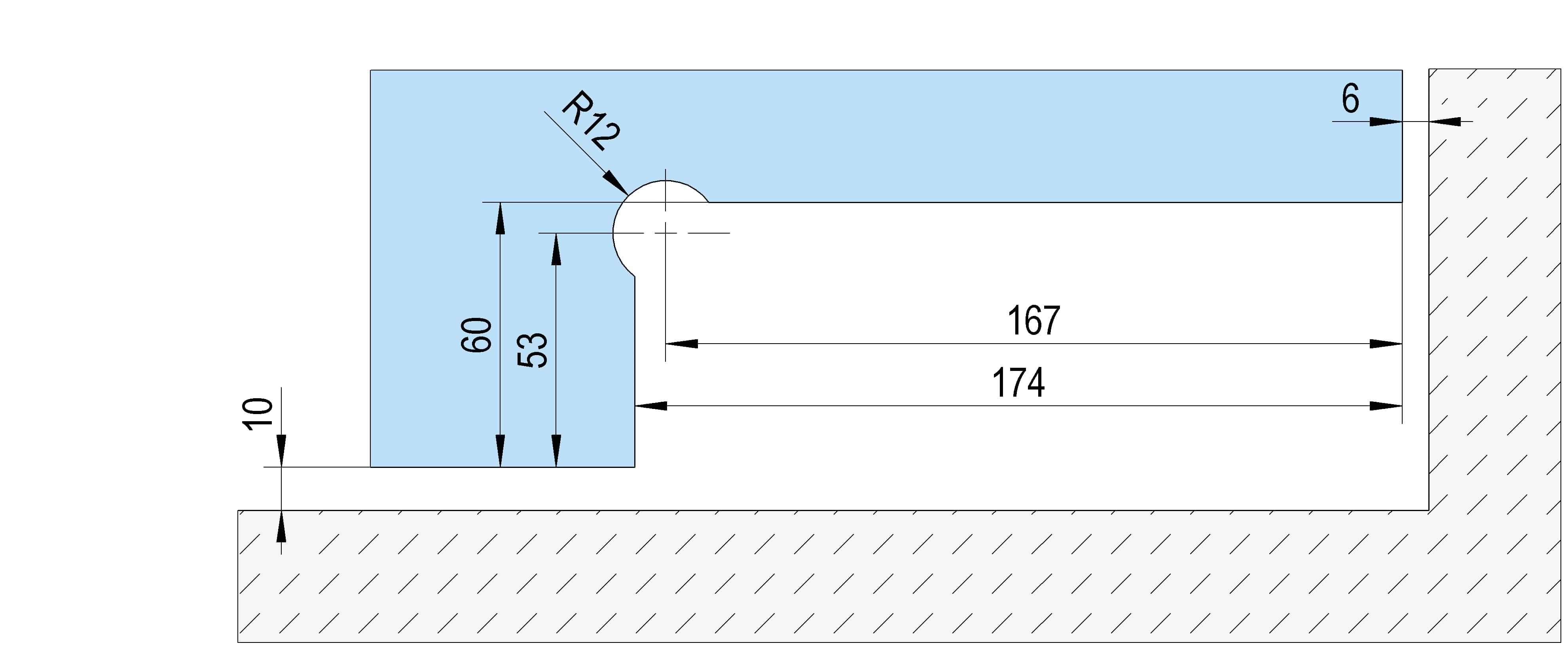

BO5216606-BO5216691-BO5216692-BO5216693-BO5216694-BO5216626-BO5216628-BO5216679-BO5216680-BO5216681-Z5.jpg

jpg

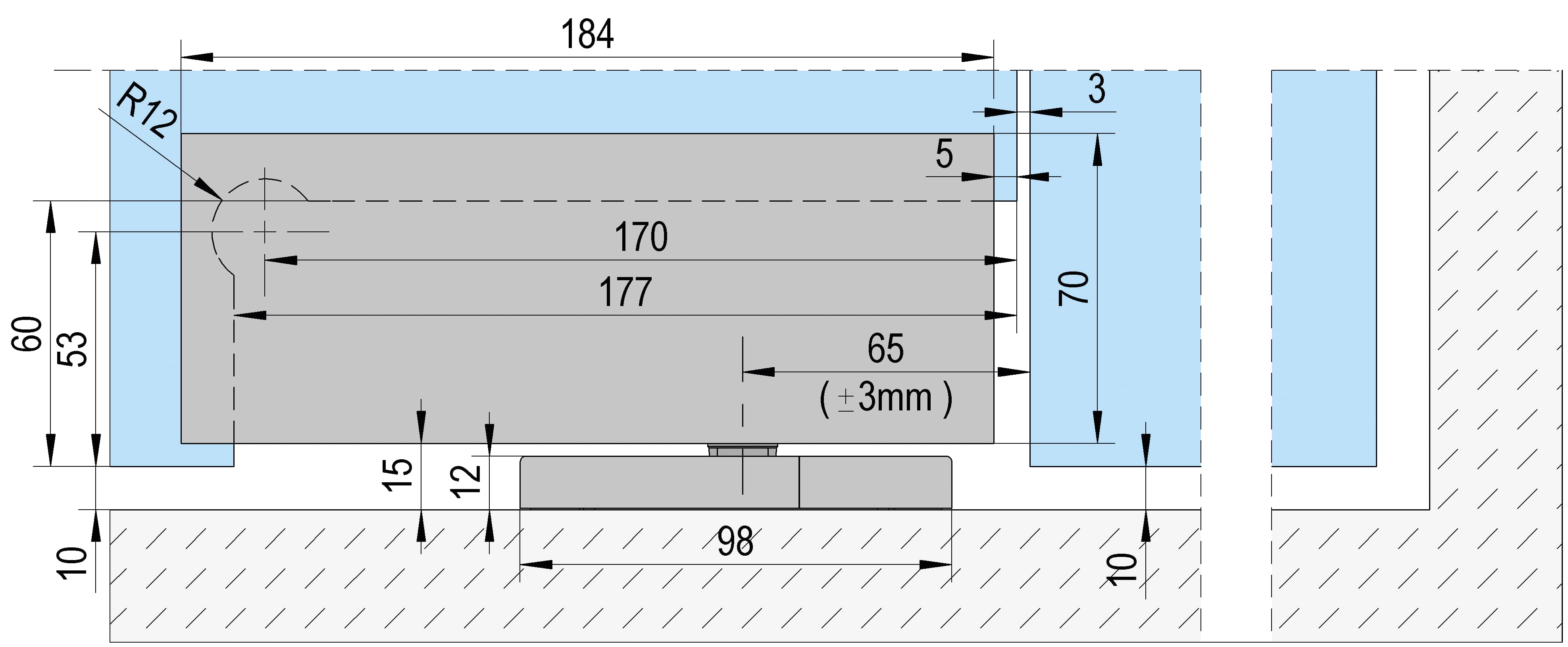

BO5216606-BO5216691-BO5216692-BO5216693-BO5216694-BO5216626-BO5216628-BO5216679-BO5216680-BO5216681-Z2.jpg

jpg

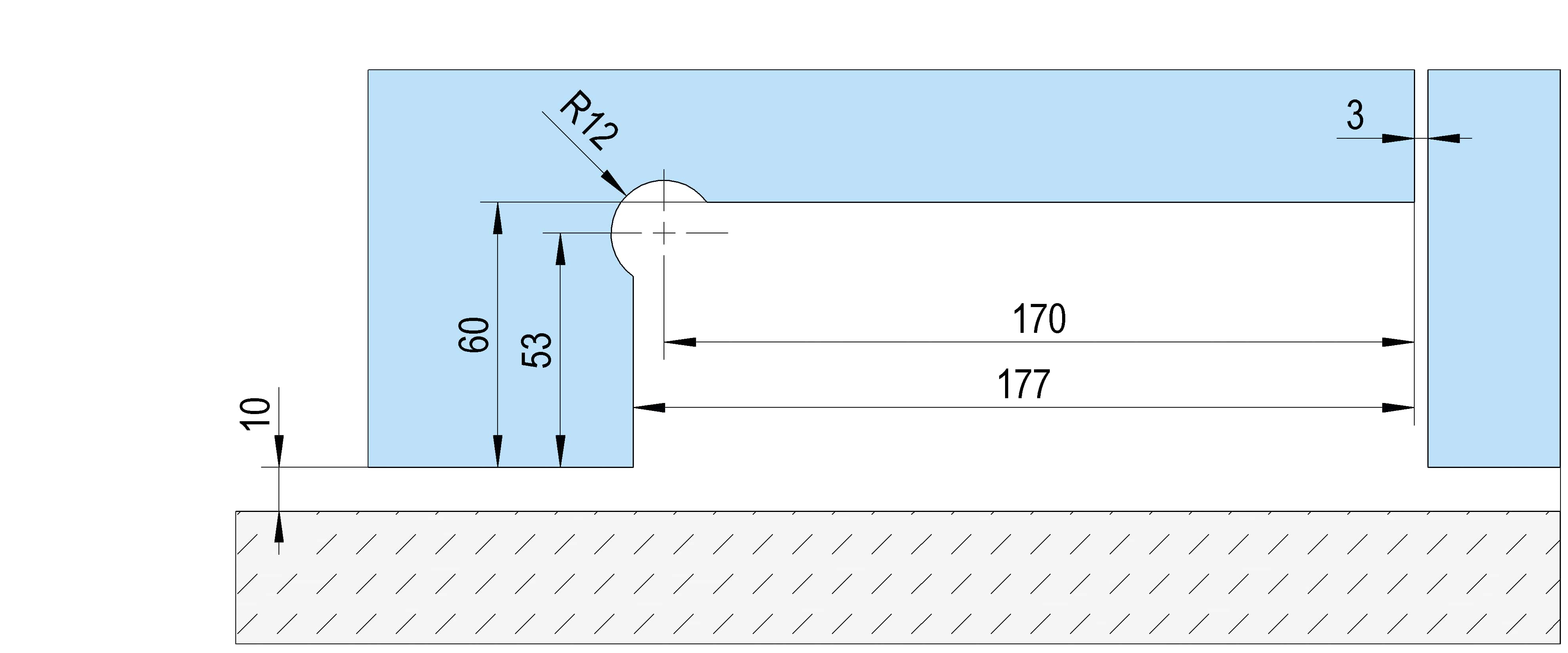

BO5216606-BO5216691-BO5216692-BO5216693-BO5216694-BO5216626-BO5216628-BO5216679-BO5216680-BO5216681-Z4.jpg

jpg

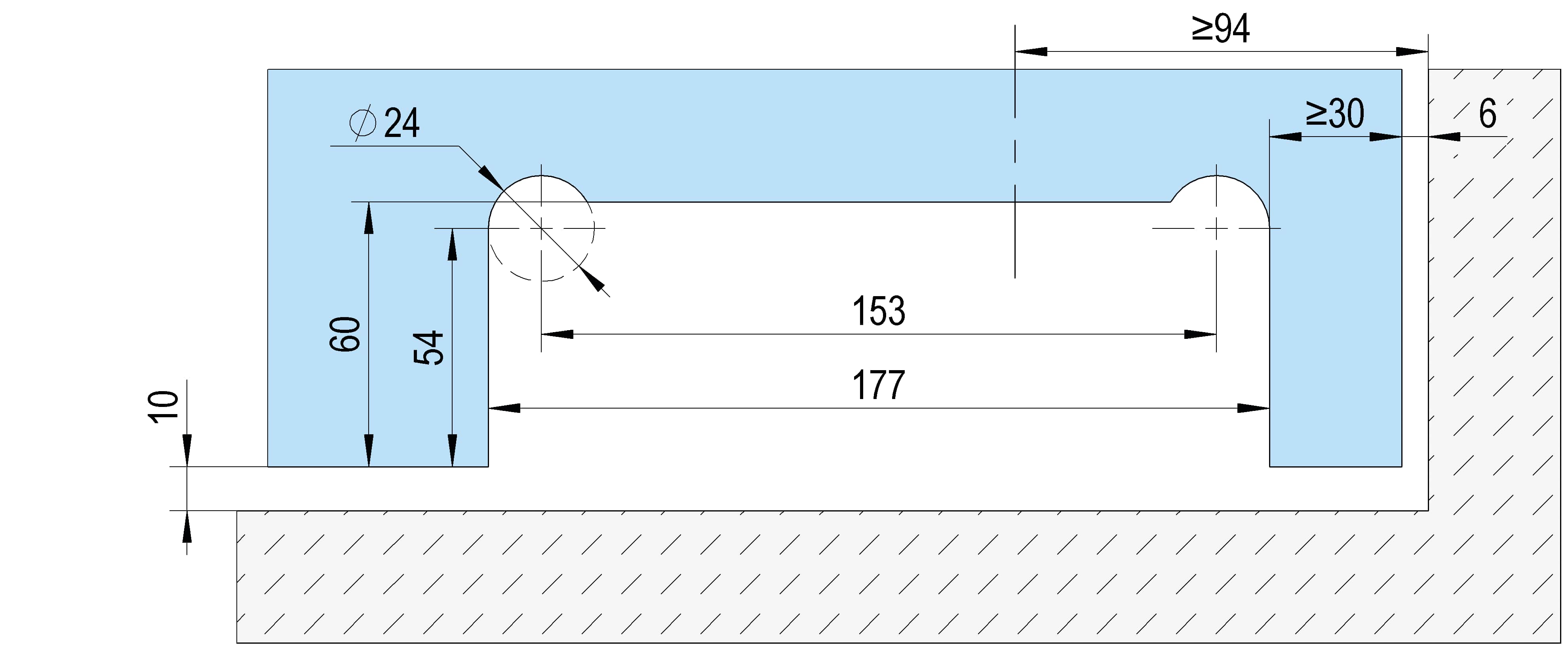

BO5216606-BO5216691-BO5216692-BO5216693-BO5216694-BO5216626-BO5216628-BO5216679-BO5216680-BO5216681-Z3.jpg
