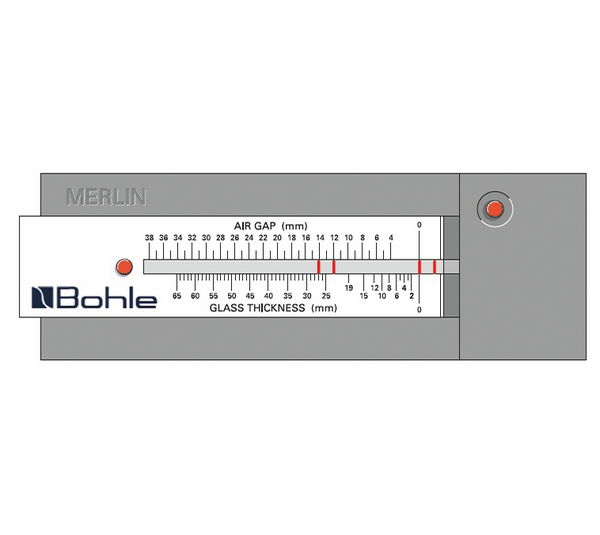

De Merlin Laser wordt gebruikt voor de optische analyse van glasdiktes en -structuren. Hij detecteert enkel glas, gelaagd glas, coatings en ruimtes tussen de ruiten. De resultaten worden weergegeven als rode lijnen en afgelezen op de verschuifbare schaal. De afzonderlijke metingen worden aan het einde bij elkaar opgeteld.

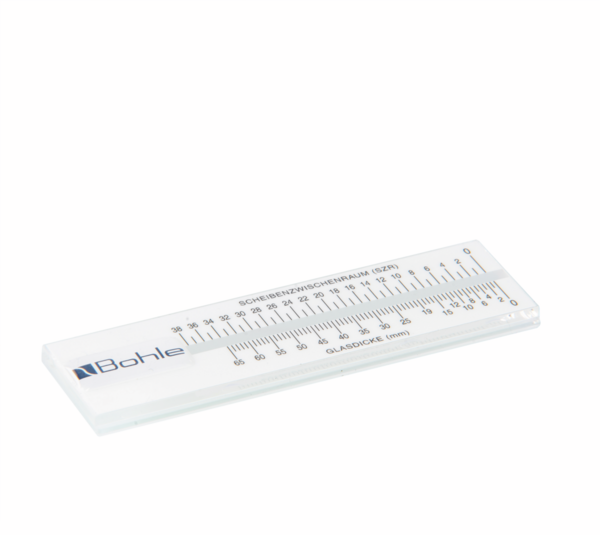

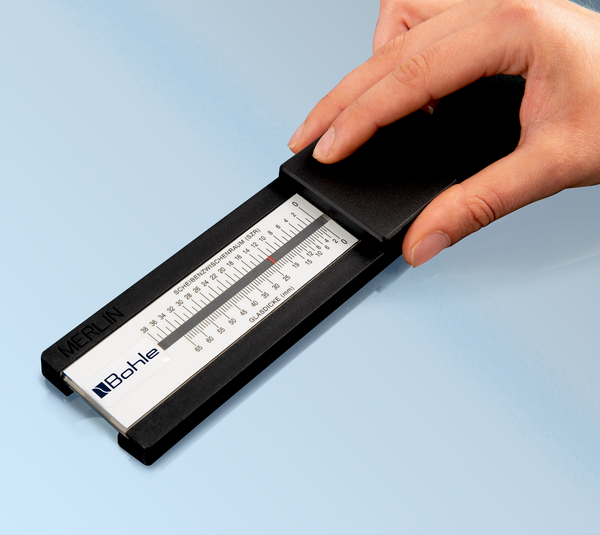

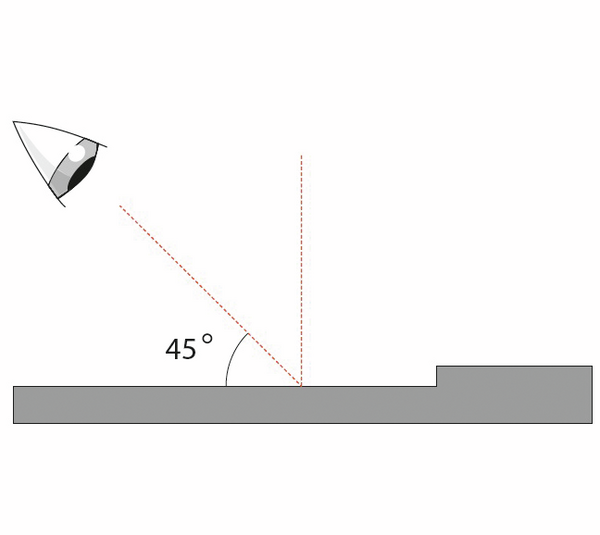

De Merlin Laser meet de dikte van afzonderlijke ruiten en de ruimte tussen de ruiten snel en eenvoudig vanaf slechts één kant, zonder de beglazing te verwijderen. Het heeft 2 schalen (voor standaard glasdiktes en de ruimte tussen de ruiten): GLASDIKTE schaal Deze schaal toont de dikte van enkele beglazing, evenals bijna alle soorten functionele, isolerende en meerbladige isolerende beglazing. Ze toont Folie voor gelaagd veiligheidsglas, laagdetectie voor gietharslaminaat, evenals de coatingzijde voor zonne- en warmte-isolerend glas. GLASS INTERPANE SPACE SCALE (SZR) Deze schaal meet de ruimte tussen de ruiten van isolerend en meerbladig isolerend glas. In combinatie met de glasdikteschaal kan de totale dikte snel en eenvoudig worden gemeten. Hoe de Merlin Laser te gebruiken: - Ongeacht het type glas dat moet worden gemeten, moet de Merlin Laser plat op het schone glasoppervlak worden geplaatst op ongeveer ooghoogte met de onderkant. (Dicht bij de randafdichting van de beglazing, omdat de ruimte tussen de ruiten kan variëren afhankelijk van de luchtdruk en de grootte van de ruit) - Meet door de aanraakschakelaar ingedrukt te houden en lees vervolgens het meetresultaat af op de schaal - De laserlijnen op de schaal zijn het duidelijkst zichtbaar wanneer de schaal onder een hoek van ongeveer 45° wordt bekeken. Meetvoorbeeld: 2 x 4 mm floatglas met SZR 12 mm - Plaats de Merlin Laser op het schone glasoppervlak zoals hierboven beschreven - Schuif de schaal naar rechts tot aan de aanslag - Het nulpunt moet samenvallen met de eerste laserlijn - Lees nu de glasdikte van de eerste ruit af op de onderste schaal "Glasdikte". Verplaats het nulpunt van de bovenste schaal "Ruimte tussen ruiten (SZR)" naar de 2e laserlijn en lees de SZR af op de 3e laserlijn. Verplaats het nulpunt van de onderste schaal "Glasdikte" naar de 3e laserlijn en lees de glasdikte van de tweede ruit af op de 4e laserlijn. Resultaat = 4 mm - Om de totale dikte te bepalen, moet je alle gemeten waarden optellen. Resultaat = totale dikte 20 mm Verschillende soorten glas kunnen eenvoudig worden bepaald aan de hand van het aantal en de intensiteit van de laserlijnen: - Enkel glas - 2 laserlijnen zijn zichtbaar - Enkel glas, gecoat - 2 laserlijnen zijn zichtbaar, waarvan de sterkste het gecoate glasoppervlak aangeeft (bijv. lage-E of harde coating) - Isolerende beglazing - 4 laserlijnen zijn zichtbaar - Meerruits isolerende beglazing - 6 laserlijnen zijn zichtbaar voor bijvoorbeeld driedubbele beglazing. - Gelaagd veiligheidsglas/geluiddicht glas - 2 enkele ruiten met enkele folie (PVB) - 3 laserlijnen zijn zichtbaar, waarvan 1 lichtere lijn de folie aangeeft - 2 enkele ruiten met meervoudige PVB-folie - 4 laserlijnen zijn zichtbaar, waarvan 2 lichtere lijnen de laag aangeven. - 2 enkele ruiten met giethars - 4 laserlijnen zijn zichtbaar, waarvan 2 lichtere lijnen de laag aangeven - Meer dan 2 ruiten met verschillende film- en laagdiktes - de Merlin laser geeft de individuele glasdiktes, film- en gietharslagen weer, afhankelijk van de structuur van het ruitlaminaat
Toepassingsnotitie:
Neem de bijgevoegde gebruiksaanwijzing in acht.
