Juna® lengteverbinder, 180°

Selecteer Kleurenschema

Selecteer Type montage

Selecteer Model

Productnummer: BO5410364

Omschrijving

Juna® 180° lengteverbinders worden gebruikt voor glas-glas of glas-wand toepassingen om een wand te verbinden met een glazen zijpaneel of twee vaste glazen zijpanelen. Ze worden vooral gebruikt voor grote glasfronten. Ze zijn verkrijgbaar in uitgelijnde en niet-uitgelijnde versies.

Over de productlijn Juna®:
Het door Bohle ontwikkelde en ontworpen Juna® douchedeurscharnier combineert esthetiek en functionaliteit met kwaliteit en productie "Made in Germany". Daarom geven wij een vrijwillige fabrieksgarantie van vijf jaar op de Juna® douchedeurscharnierserie. Minimale spleetafmetingen en het afdekken van alle schroeven benadrukken de hoge kwaliteit van het draaideurbeslag. Juna maakt de installatie ook in veel opzichten eenvoudiger: de stelschroef voor de nulpositie is gemakkelijk te bereiken en kan dus gemakkelijk worden ingesteld. Met behulp van de innovatieve schroefkop blijft de scharnieras vrij van hinderlijke groeven - voor een op de millimeter nauwkeurige instelling van de nulpositie. Zowel de klemschroeven als de bevestigingsschroef voor de nulpositie hebben uniforme schroefkoppen, die daardoor snel kunnen worden aangedraaid met slechts één gereedschap. De gecentreerde schroefplaat zorgt voor een optimaal gepositioneerde afdekkap. Een stabiele steekverbinding garandeert een stevige en nauwkeurige pasvorm. De hoogwaardige onderdelen van messing en roestvrij staal in het scharnier staan garant voor de duurzaamheid van het product. Uitebreide tests volgens DIN 14428:2015-09, sectie 5.5 bevestigen de kwaliteit van het douchescharnier met 100.000 testcycli. Juna® douchedeurscharnieren maken in principe ook profielloze montage mogelijk. Door het gebruik van afdichtingsprofielen wordt waterverlies echter tot een minimum beperkt. Deze moeten worden onderbroken in het scharniergebied.

Alles weergeven Minder tonen

Uw voordelen

Verborgen liggende schroeven
Veel mogelijke oppervlakken
Alleen glasboren vereist
Kan worden gebruikt als glaswandverbinder in ongunstige ruimteomstandigheden

Technische details

Glansniveau

Glanzend

Glasdikte ESG (enkelvoudig veiligheidsglas)

6 - 10 mm

Inhoud van de verpakking

1 Paar

Materiaal

Messing

Model

Niet uitlijnend

Oppervlak

Verchroomd

Oppervlaktebehandeling

Gepolijst

Productserie

Juna®

Type montage

Glas-wand

Downloads

PDF

Instructions

BO541036x-Juna-connector-180-glass-wall-instruction-manual.PDF

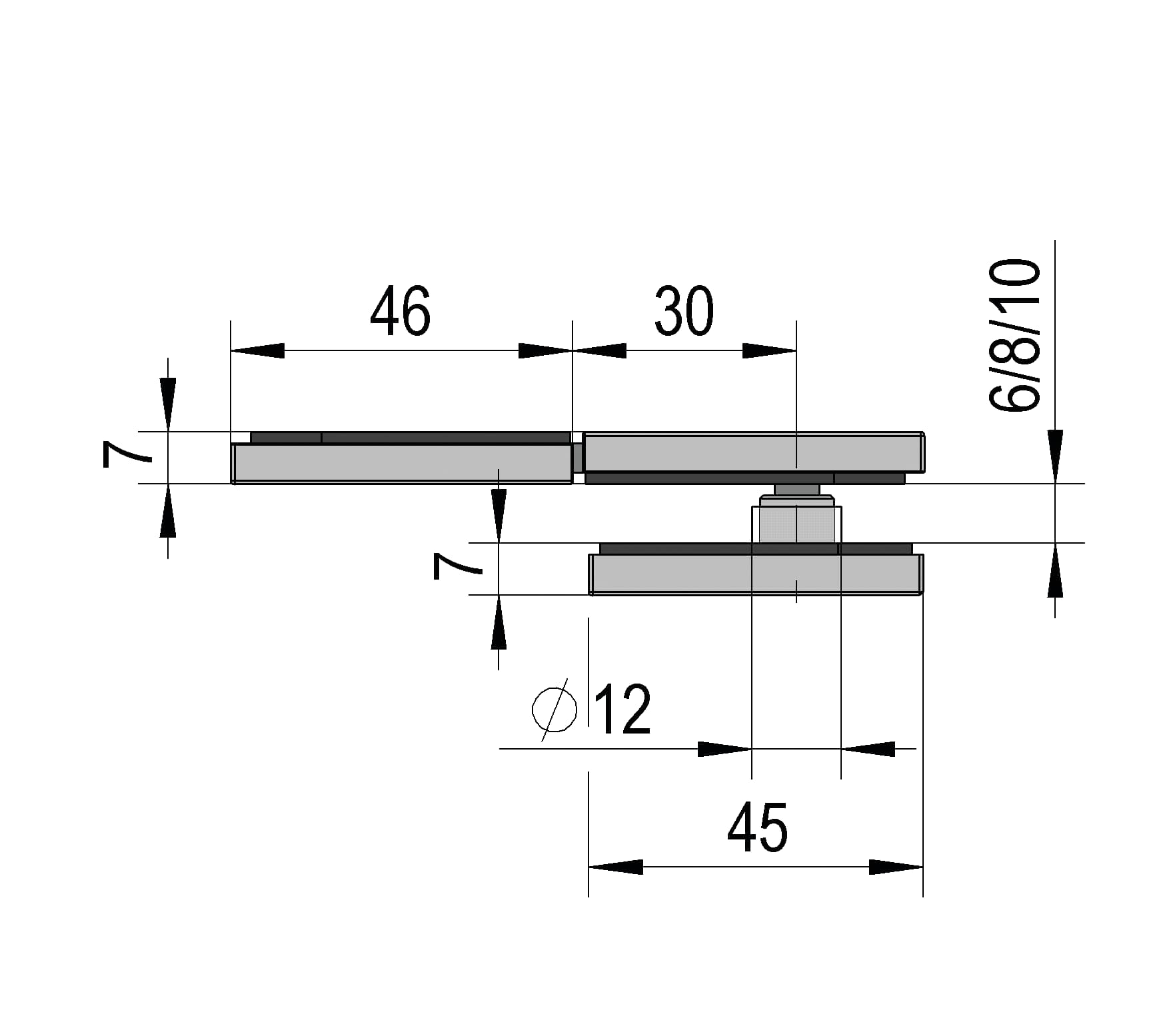

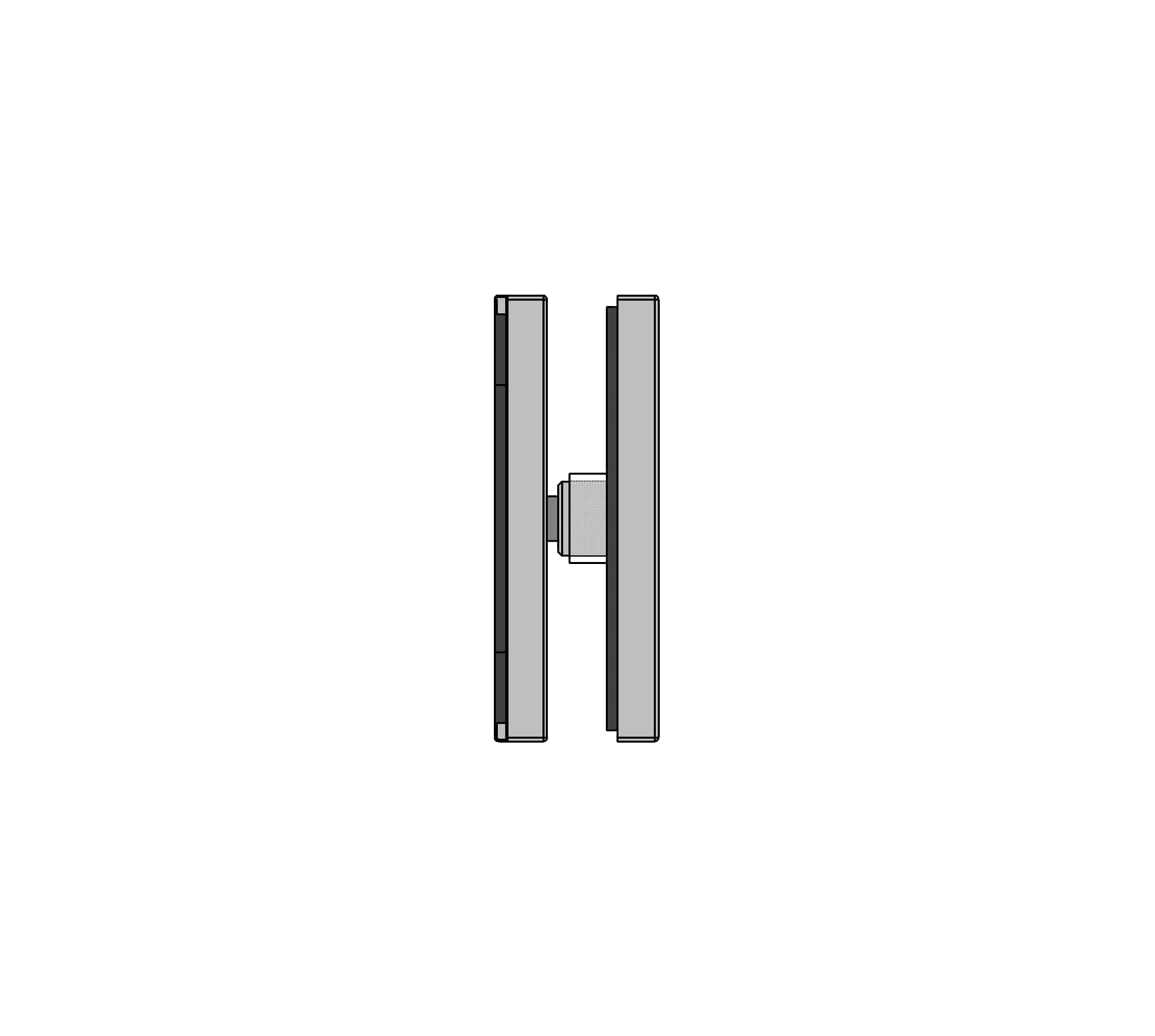

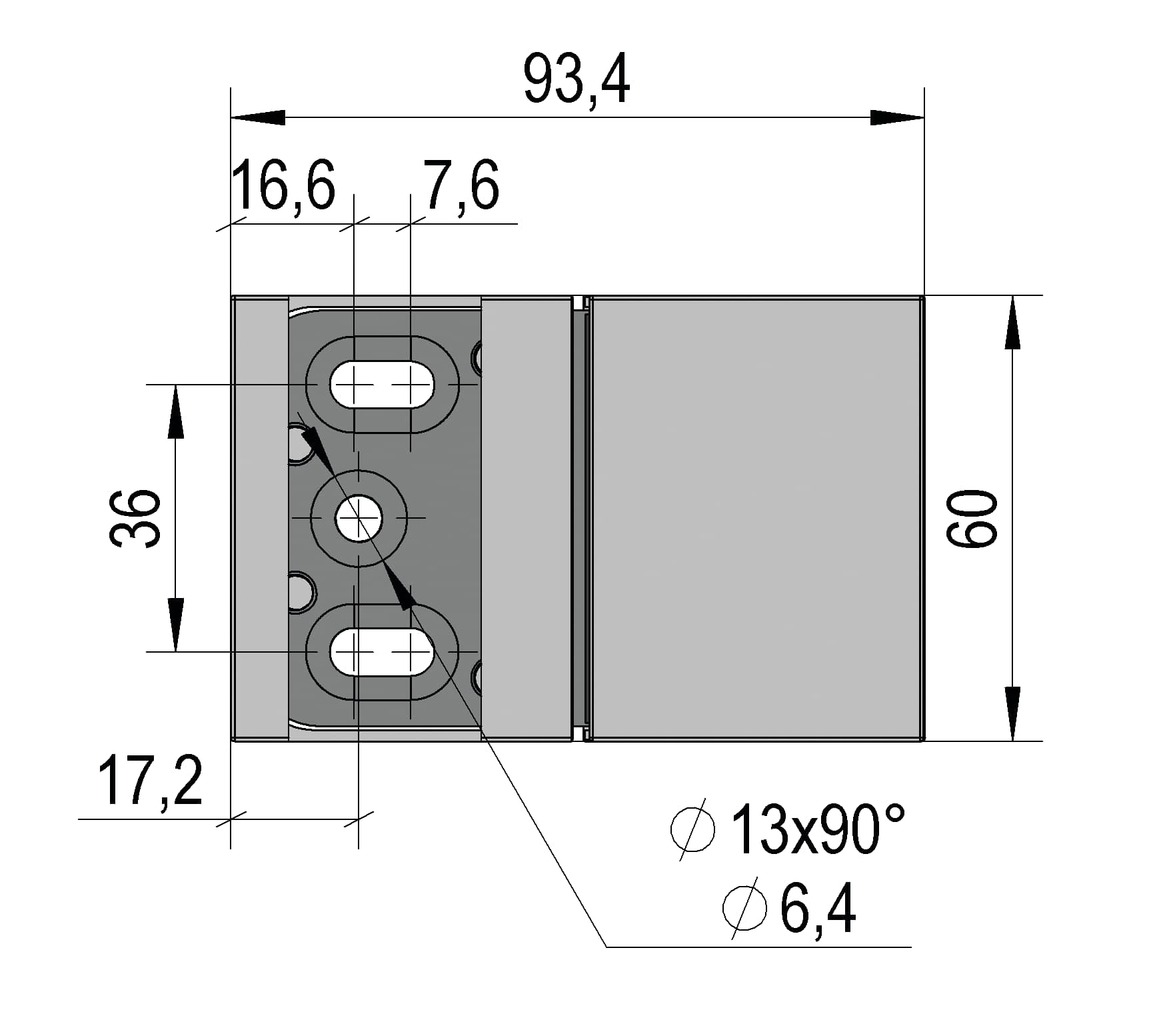

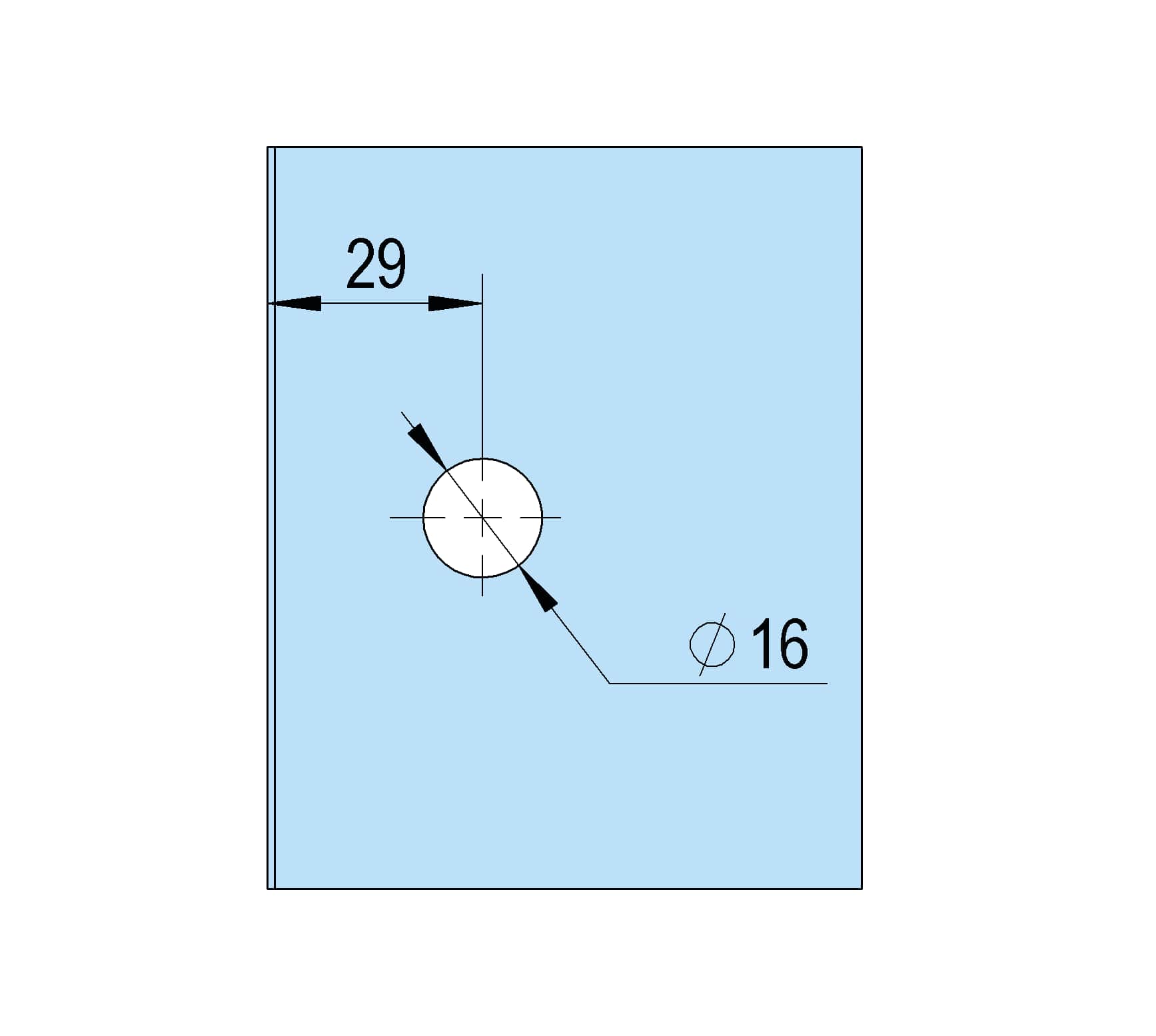

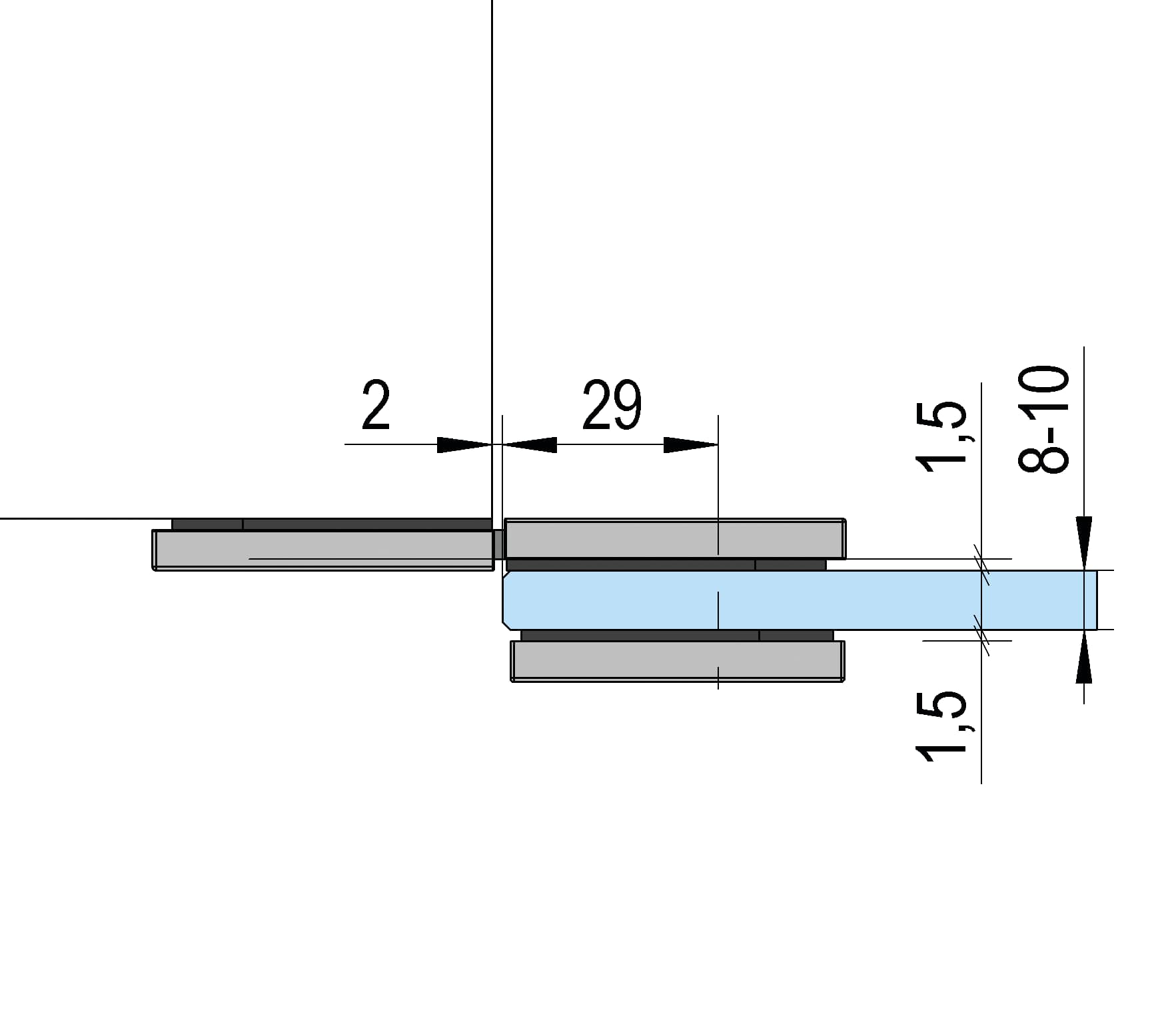

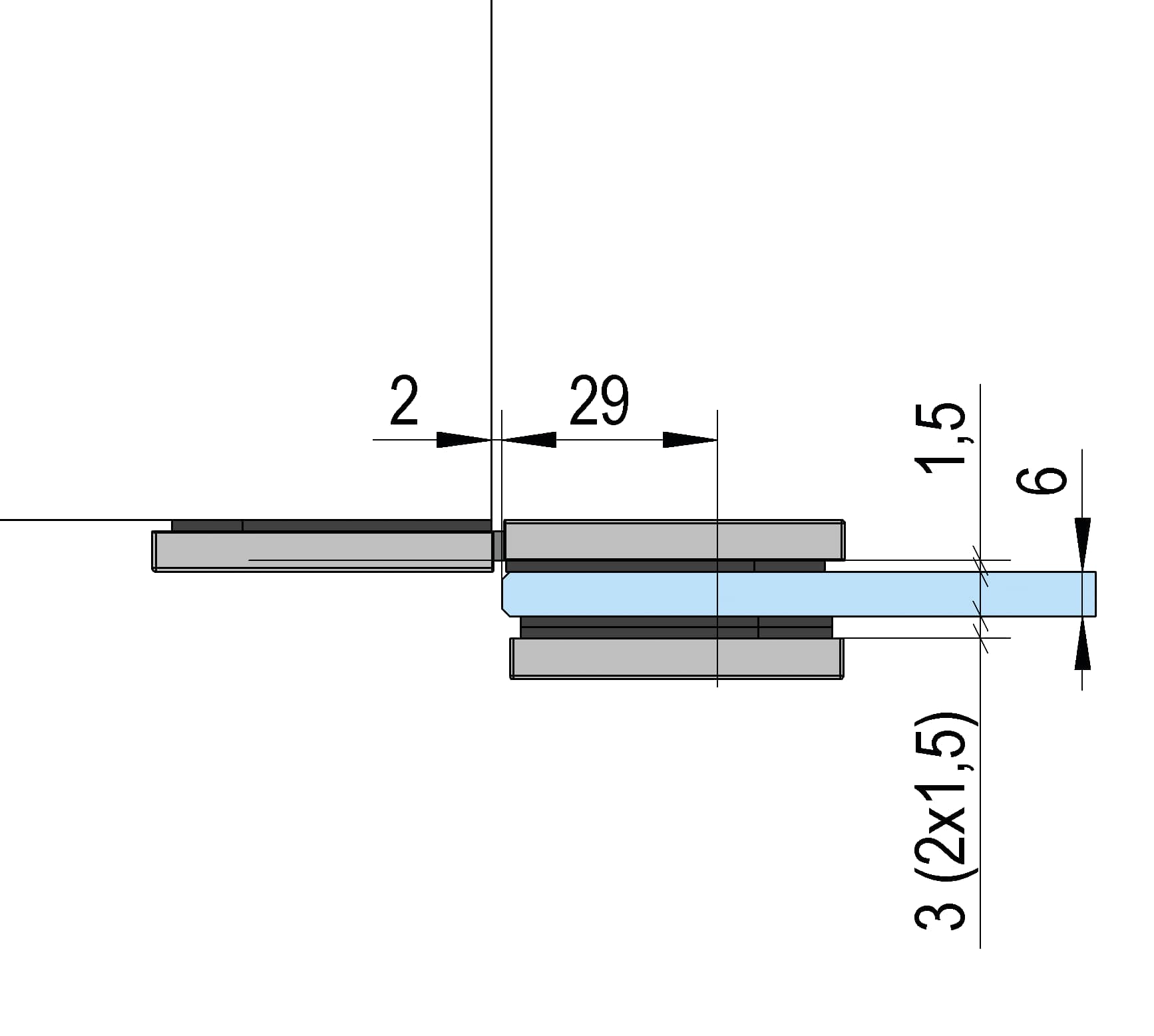

Tekeningen

jpg


jpg


jpg


jpg


jpg


jpg
