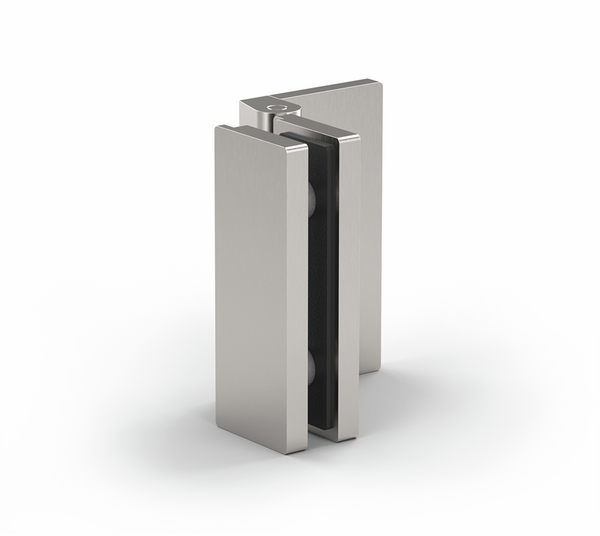

Paumelle pour porte de douche Madrid, verre-mur 90°, ouverture vers l'intérieur

Sélectionner Finition.

Réf. produit : BO5215482

Description

La charnière de douche à butée Madrid a une capacité de charge de 45 kg. Elle permet de réaliser des portes de 1 x 2,25 m maximum, qui s'ouvrent vers l'intérieur. La charnière est utilisée pour les portes pliantes dans les douches à angle droit, les douches en niche et comme rehausse de baignoire.

Tous les vissages sur la charnière sont cachés, de sorte que rien ne vient perturber l'aspect haut de gamme. Le design est classique et donc intemporel. Les joints peuvent être passés à travers la charnière. Aucune découpe de verre n'est nécessaire pour le montage, seuls des perçages sont requis. Vous trouverez ici des fiches de mesure adaptées à votre situation de montage.

À propos de la série de produits Madrid:
Les ferrures pour portes de douche Madrid constituent une solution élégante pour les portes de douche en verre. La série se compose de nombreuses variantes et permet ainsi de réaliser presque toutes les situations de montage. Un véritable multi-talent. Les paumelles de porte battante permettent de guider les profilés d'étanchéité à travers la paumelle. Le design se distingue par sa forme rectiligne et est très apprécié dans les salles de bains modernes. Aucun vissage gênant n'est visible. La paumelle de porte de douche Madrid embellit chaque douche en verre !

Tout afficher Afficher moins

Vos avantages

Vis cachées
Seul le perçage du verre est nécessaire
Les joints de la porte de douche peuvent être passés à travers la charnière
De nombreuses finitions possibles

Détails techniques

Affleurant

Non

Contenu de l'emballage

1 Pièce

Couleur

Inox

Degré de brillance

Mat

Direction DIN

DIN gauche et DIN droit

Fixation murale invisible

Oui

Fonction de came levante

Non

Fonction de fermeture automatique

Non

Hauteur de la porte

2.250 mm

Largeur de la porte

1.000 mm

Matériau

Laiton

Ouverture vers l'intérieur / l'extérieur

Ouverture vers l'intérieur

Poids de la porte par paire max.

45 kg

Position zéro réglable

Non

Raccord mural

Une face

Surface

Nickelé

Série de produits

Madrid

Traitement des surfaces

Brossé

Traitement du verre nécessaire

Oui

Type de montage

Verre-mur

Type de porte

Porte battante

Vis cachées

Oui

Épaisseur du verre trempé

6 - 10 mm

Tout afficher Afficher moins

Téléchargements

pdf

Instructions

Instructions d'entretien et de maintenance

pdf

Instructions

BO52154xx - Shower Door Hinge - Madrid - glass-wall 90 - Instruction Manual
