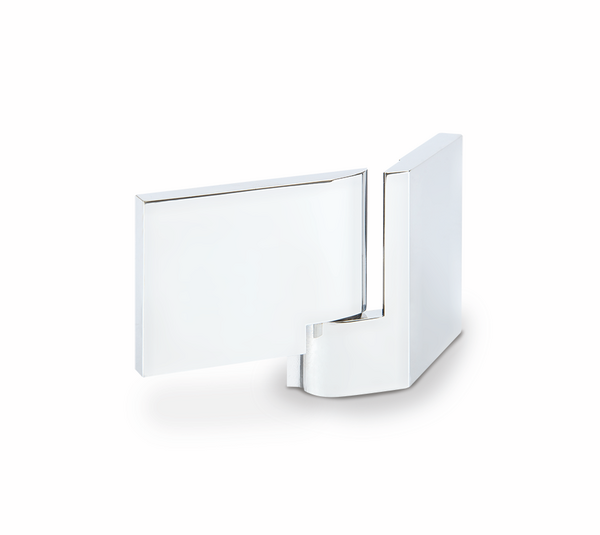

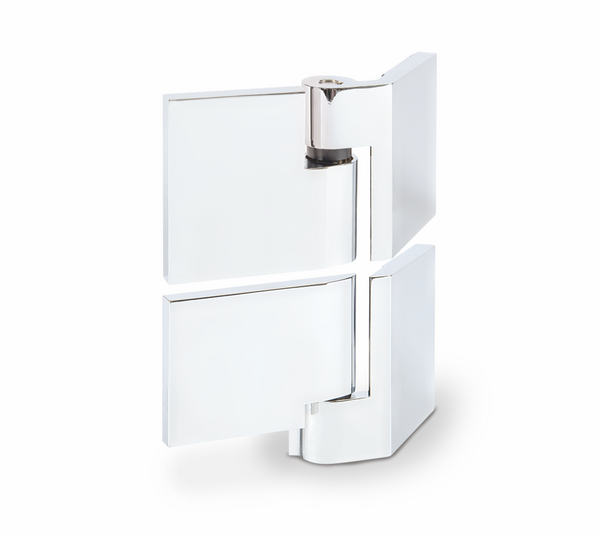

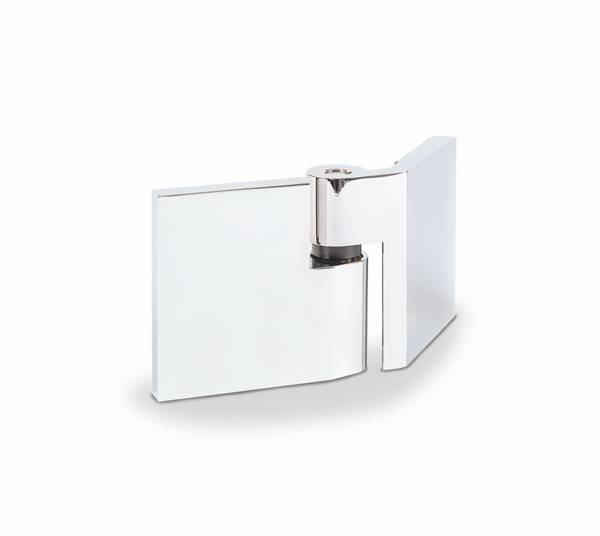

Paumelle de douche Plan Artist FM, verre-verre 135°

Paumelle de douche Plan Artist FM, verre-verre 135°

Sélectionner Direction DIN.

Réf. produit : BO5215655

Description

La charnière de douche va-et-vient affleurante Plan Artist FM a une capacité de charge de 38 kg. Elle permet de réaliser des portes de 0,9x2,10 m max. La charnière est conçue pour les douches pentagonales. Il suffit de percer de simples trous dans la partie latérale.

La version affleurante permet un nettoyage facile des vitres. La paumelle dispose d'une fonction de fermeture automatique jusqu'à un angle d'ouverture d'environ +/- 60°. La fonction de came levante est particulièrement confortable, car elle permet aux ferrures de portes de douche de se fermer facilement et silencieusement, comme par magie. L'abaissement de la porte lors de la fermeture permet d'obtenir une meilleure étanchéité grâce à une pression accrue sur le joint. Pour tous ceux qui apprécient l'originalité

À propos de la série de produits Plan Artist FM:
La série Plan Artist FM se caractérise par un design rectiligne. Les charnières de la porte de douche sont affleurantes à l'intérieur et disposent d'un mécanisme de came levante. La solution parfaite pour le plaisir d'une douche sans concession dans un espace réduit. *FM = montage affleurant

Tout afficher Afficher moins

Note d'application:
Pour une finition affleurante avec la ferrure, un retrait de 16 mm doit être pris en compte dans la découpe du verre. Pour insérer le joint BO 5213494, la découpe du verre doit être adaptée

Vos avantages

Vis cachées
Position zéro avec position d'arrêt
Technique de came levante avec une hauteur de levage de 5 mm
Montage affleurant

Détails techniques

Affleurant

Oui

Blocage

90°

Contenu de l'emballage

1 Paire

Degré de brillance

Brillant

Direction DIN

DIN droit

Fermeture automatique à partir de

60°

Fixation murale invisible

Oui

Fonction de came levante

Oui

Hauteur de la porte

2.100 mm

Largeur de la porte

900 mm

Matériau

Laiton

Poids de la porte par paire max.

38 kg

Position zéro réglable

Non

Surface

Chromé

Série de produits

Plan Artist FM

Traitement du verre nécessaire

Oui

Type de montage

Verre-verre

Type de porte

Porte va et vient

Vis cachées

Oui

Zone de récupération

Oui

Épaisseur du verre trempé

8 mm

Tout afficher Afficher moins

Contenu de la livraison

1 Paire
